上一篇文章中說明了類結構圖的基本畫法。要真正要完成實用的類圖，還要有許多工作要做。
類之間的關系
繼承關系
繼承關系是最容易理解的關系。畫成圖的話就像下面這樣。面向?qū)ο蟮恼f法就是is-a關系。也就是說Class2 is a Class1。在C++中我們說Class2是Class1的派生類，或者說Class1是Class2的基類。
聚集和組成
從容易理解的關系說起.經常有一個類是另一格類的數據成員的情況。在UML中表現為，聚集（aggregation)和組成（composition）。

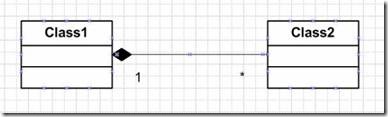

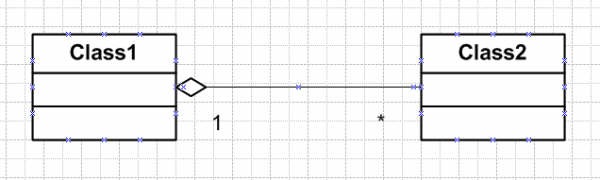

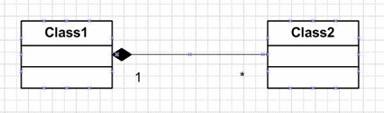

從圖上來看，這兩種關系都表現為一端是菱形的直線。其中有菱形的一端是整體，另外一端是部分。區別就是菱形是空心還是實心的。從C++曾序來看的話，如果圖畫成實心菱形的話，Class1就要負責Class2的創建和銷毀。更準確的說，就是如果Class1不存在了，Class2也一定不存在。例如象下面的程序。
class Class2
{
};
class Class1
{
Class2 m_objClass2;
}
當然也有下面的情況
class Class2
{
};
class Class1
{
Class1（）；
~Class1（）；
Class2* m_pClass2Obj;
};
光看類的聲明就不行了。這是就需要看類的實現部分了。
Class1：：Class1（）
{
m_pClass2Obj = new Class1;
}
Class1::~Class1（）
{
delete m_pClass2Obj;
m_pClass2 = NULL；
}
組成（Composition）關系，如果在Class1的對象銷毀的時候，比如在析構函數中沒有將數據成員銷毀的代碼，那么這種關系就是聚集（aggregation）關系。當然，銷毀數據成員的代碼，會有很多種。
依賴關系
依賴關系就是在以個類中使用了另一個類。例如下面的代碼
Class1：：DoSomething（）
{
Class3 obj;
obj.DoClass3Work();
}

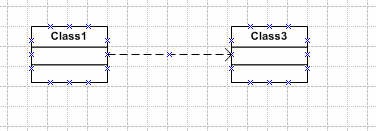

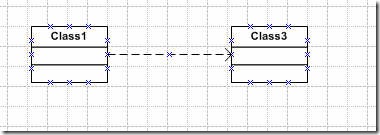

就是這樣的情況。畫成圖的話就像下面這樣。
