因為類圖很直觀,所以恐怕C++成員首先接觸到的應該就是類圖了.在這篇文章中我們要將下面一個在MFC程序中隨處可以見到類用UML圖表現出來.

class CGraphicObject

{

    CRect m_rectBound;

public:

    BOOL SetRect(CRect rect);

    CRect GetRect();

};

創建類圖

在模型資源管理器中選擇[Static Model]-[Top Package],點鼠標右鍵,從彈出菜單中選擇[New]-[Static Structure Diagram]即可創建用于制作類結構圖的圖面了.

準備工作

首先我們遇到的問題是,CRect和BOOL兩種類型在Visio數據類型中找不到.所以我們先從追加數據類型開始.為了便于管理我們會先創建MFC數據類型包.

創建數據包

右鍵點擊下圖中模型資源管理器的根節點.在彈出菜單中,選擇[包]項目.

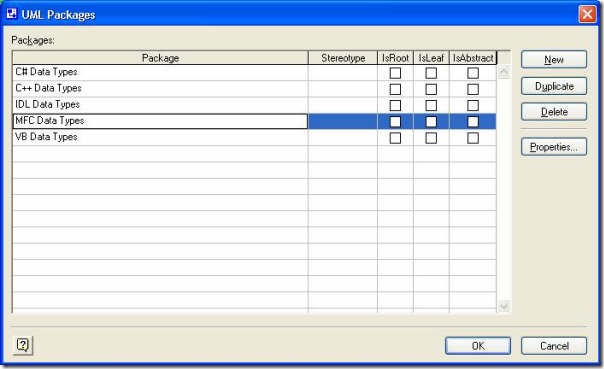

下圖是彈出的包屬性對話框.點擊[New]按鈕,在[UML Package]列中輸入[MFC Data Types],點擊[OK]按鈕結束.上圖可以看到追加的MFC數據類型包.

追加BOOL數據類型

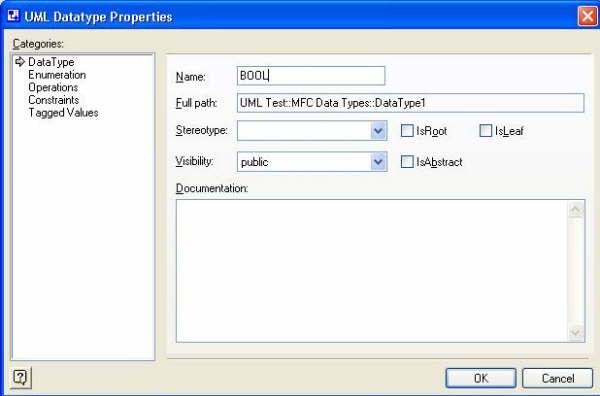

在[MFC Data Types]項目上點擊右鍵,選擇[New]-[Data Type],在彈出的[UML Datatype Property]窗口中的類別窗口中選擇[DataType]項目,在名稱項目中填寫[BOOL],選擇[OK]結束.用同樣的方法追加CRect類型.

注意:在MFC中CRect是一個類,但是由于我們并不關心CRect的細節,所以把CRect作為簡單數據類型來處理.

追加一個類

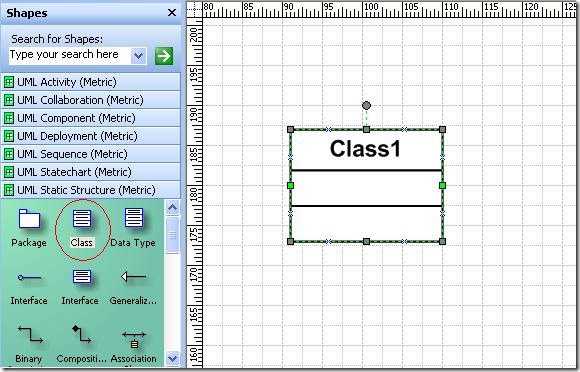

追加一個類很簡單,然后從形狀窗口中的[UML Static Sturcture]分類中拖動[Class]對象就可以了.

設定類的詳細信息

設定類的詳細信息的大部分工作都是同時屬性對話框實現的.對于C++程序員來說,需要設定的內容包括類名,數據成員,成員函數.

以開頭提到的類為例。

類名

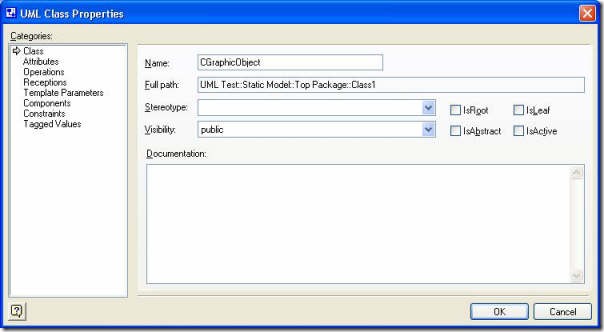

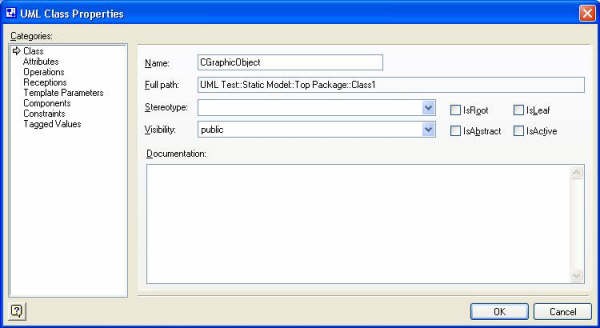

首先在[Categories]窗口中選擇[Class]項目,然后在右面的名稱欄目中寫入類名就可以了.在這一頁中我們可以暫時不必在意其他的內容.

如果只是設定類名的話,大可不必用屬性對話框.只要在選中類對象后,再在最上面一欄中單擊左鍵,然后在輸入就可以了.

添加數據成員

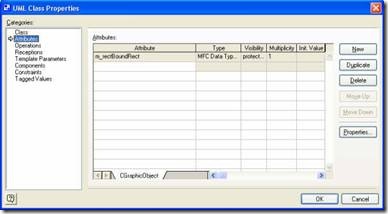

在[Categories]窗口中選擇[Attributes]項目,在右面的畫面中增加屬性。[Attribute]欄目中寫入變量名，[Type]是用來選擇數據類型的。這里我們選擇[MFC DataTypes::CRect]。[Visibility]欄目選擇的是這個成員是公共的(public)，保護的(protected)還是私有的(private)。這里我們選擇[protected].[Multiplicity]一般翻譯成多重性，是指，在類中，數據成員的個數。[1]代表在這個類中，有而且只有一個數據成員。[0..1]表示，沒有或者有一個。可以在[Init.Value]中輸入數據成員的初值。

增加成員函數

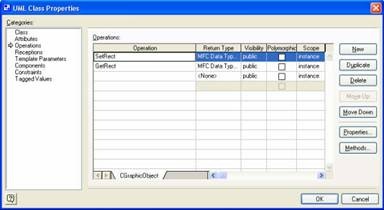

在[Category]窗口中選擇[Operations]項目，在右面的表格中追加成員函數。在［Ｖｉｓｉｂｌｉｌｉｔｙ］中選擇函數是，共有，保護還是私有的。［Ｐｏｌｙｍｏｒｐｈｉｃ］表示函數是否為多態，也就是使否是虛函數。［Ｓｃｏｐｅ］表示一個函數是屬于實例（ｉｎｓｔａｎｃｅ）還是屬于類（ｃｌａｓｓｉｆｉｅｒ），靜態函數，也被稱為類的成員函數，普通的成員函數也被稱為實例的成員函數。所以如過，在這里選中了［ｃｌａｓｓｉｆｉｅｒ］，就說明這個函數是靜態函數。

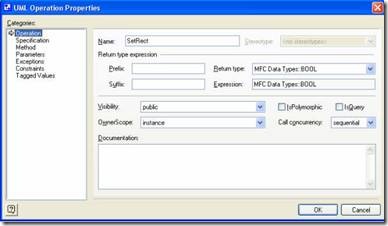

上面的操作，只是設定函數的一些基本信息，更詳細的信息可以通過選中函數后，點擊［屬性］按鈕，在出現的［ＵＭＬ　Ｏｐｅｒａｔｉｏｎ　Ｐｒｏｐｅｒｔｉｅｓ］窗口中設定。首先是設定函數的基本信息。和上面的窗口重復的內容，我們不再說明。我們只說明［Ｐｒｏｆｉｘ］和［Ｓｕｆｆｉｘ］。如果我們想要返回的類型是指針類型或者是應用類型的話，只要在［ｓｕｆｆｉｘ］中填寫［＊］或［&］就可以了。

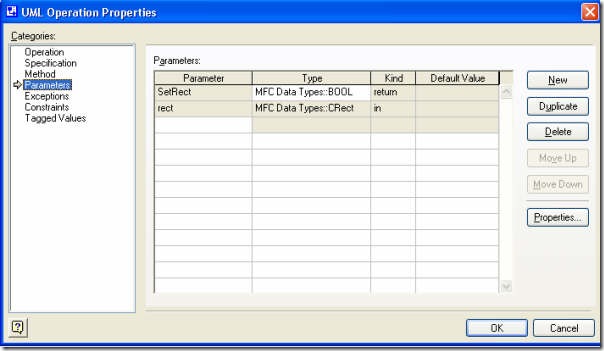

接下來是設定函數的參數。這個函數只有一個參數ｒｅｃｔ，但是［Ｐａｒａｍｅｔｅｒ］窗口中卻出現了，兩個參數。不過通過觀察［Ｋｉｎｄ］列的內容可以知道，第一個參數［ＳｅｔＲｅｃｔ］是函數的返回值。第二個［ｒｅｃｔ］才是我們想要的。這個參數的［Ｋｉｎｄ］是［ｉｎ］表明這個參數是用來向函數傳遞信息的。如果是用來取得信息的，就選擇［ｏｕｔ］，如果是雙方向傳遞信息的，就選擇［ｉｎｏｕｔ］。

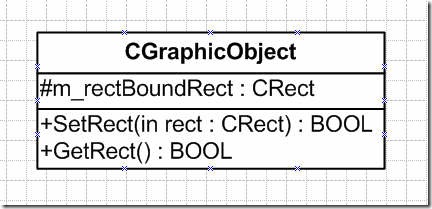

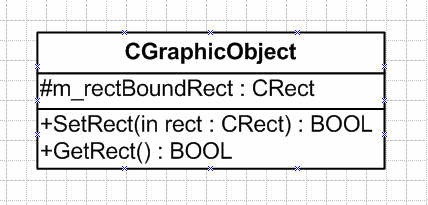

完成上面的工作以后，點擊［ＯＫ］按鈕兩次，回到作圖畫面。來看看我們的成果吧。

實際的例子工程中的CGraphicObject的UML圖可以參照Sample1Vsd.zip.
