Decals Using Projective Texture Mapping
講投影紋理的好文章網上是很多的，在此給大家一個參考鏈接，我就不再呈述了。 此文章的描述很易懂。
投影紋理映射（Projective Texture Mapping）
http://wwwnno00.irrlicht3d.cn:8011/redirect.php?tid=54109&goto=lastpost
上面的文章從原理上講述了投影紋理是什么，本文則利用投影紋理進行一個實際的應用。
在游戲中貼花最常見的地方就是用鼠標選擇一個目標后，地上出現的一個圓圈，或者范圍魔法在施放時的提示區域。
這個紋理會隨著模型和地圖的表面進地扭曲，而非一個平面，所以，我們不論怎么做，都會進行一個“投影”的思想，才能讓貼上去
的紋理在某一個方向上看的時候，是一個完整的畫面。（我們地上的圈，就是從上往下貼的，所以你從上往下看時，會看到一個完整無扭曲的圖片）。
什么？ 地上是一圈？是的，但是呢，我們的紋理是方的?！∥覀兛吹绞侨Γ⒉槐硎疚覀円鸭y理貼到一個圈上。

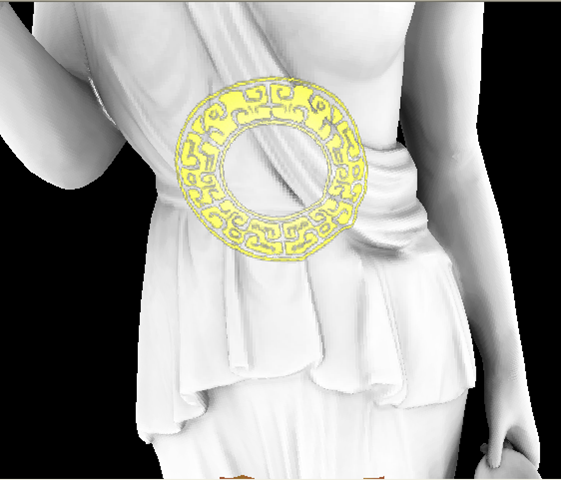

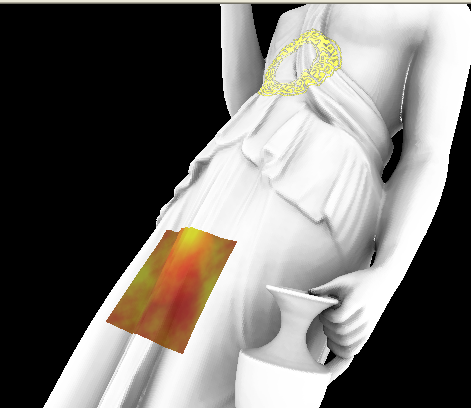

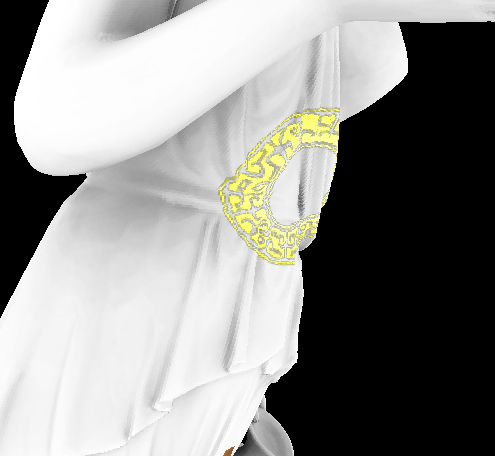

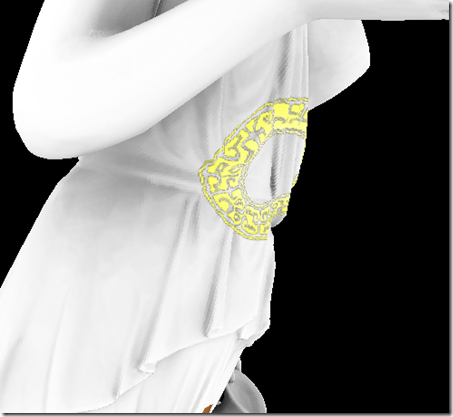

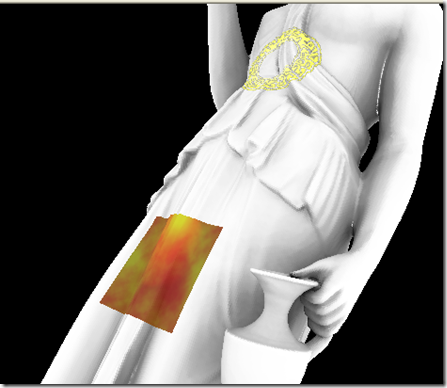

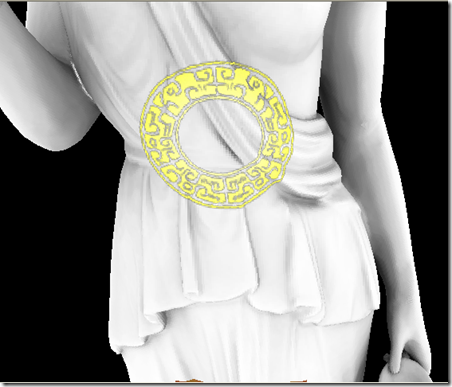

下面是我在RenderMonkey里測試的結果。
OK，圍觀完畢，下面簡單說一下如何實現。
用投影紋理進行貼花有兩種做法。
第一種。
１、正常渲染模型。
無它！
２、根據投影方向，投影半徑找到投影時需要渲染的三角形組。
這種貼花的效率損耗就是花在這里了，所以三角形剔除算法要比較高效才行。
３、將此三角形組進行渲染（相當于做為一個模型渲染），紋理映射時采用投影紋理。
渲染時，要打開全局混合開關。
采用這一種渲染方式時，不需要占用紋理通道，也就是可以在模型上貼無數個花。
第二種。
這是一種占用紋理通道的做法。就是只渲染一次，而在PS中，進行紋理混合。
本文演示的是第一種情況，因?yàn)樗N近于實際應用。并且并未做三角面剔除，而是僅僅將模型渲染了兩次。
下面是投影紋理的HLSL代碼，以及相關解釋。
VS：
struct VS_INPUT
{
float4 Position : POSITION0;
};
struct VS_OUTPUT
{
float4 Position : POSITION0;
float3 WorldPos : TEXCOORD0;
};
VS_OUTPUT vs_main( VS_INPUT Input )
{
VS_OUTPUT Output;
Output.Position = mul( Input.Position, matViewProjection );
Output.WorldPos = Input.Position;
return( Output );
}
VS所做的工作并沒有什么特別的，僅是需要多向PS傳遞一個空間位置。
PS：
sampler2D baseMap;
sampler2D Texture1; //貼這張紋理時，其UV尋址方式最好為CLAMP
struct PS_INPUT
{
float3 WorldPos : TEXCOORD0;
};
float4 ps_main( PS_INPUT Input ) : COLOR0
{
float3 Center = float3(0, 0, 20);//投影中心，Y值被忽略。
float Radius = 4;//投影范圍
float3 UVector = float3(1, 0, 0)/(2 * Radius);//將世界坐標變換到紋理投影空間坐標并規范化到0-1之間（正投影）
float3 VVector = float3(0, 0, 1)/(-2 * Radius);//同上
float2 coord;
coord.x = dot(Input.WorldPos - Center, UVector) + 0.5;
coord.y = dot(Input.WorldPos - Center, VVector) + 0.5;
// if(coord.x < 1 && coord.y < 1 && coord.x>0 && coord.y>0)
return tex2D( Texture1, coord);
//else
//return 0;
}
PS所做的工作就是將世界坐標轉換到投影空間，再轉換為紋理坐標。
需要說明一點的是，為了測試方便，我僅假設此時攝相機觀察和投影方向?yàn)?Y方向。所以
dot(Input.WorldPos - Center, UVector)+0.5
上面這句話其實相當于是mul(Input.WorldPos,matProjTexture)/2.0+0.5;
另外，對于
// if(coord.x < 1 && coord.y < 1 && coord.x>0 && coord.y>0)
這句話，我寫在這里，是作為裁剪使用，若沒有這個. 就算你設置為了CLAMP，那么當你的紋理邊緣的ALPHA不為0時，你會看到
紋理會左右延伸。
而若你未選擇CLAMP尋址方式，那你的效果就百般神奇了?！∫部梢詫⑸厦嫫帘蔚拇a解開，用于裁剪。
結尾：
一、投影紋理進行模型貼花時，主要是進行三角面剔除，使在渲染貼花時，提交最少的三角面。
二、在貼花PASS中，需要將全局混合開啟，并設置相應的SRCBLEND(SRC_ALPHA)和DESTBLEND(DEST_ALPHA)值。括號內為我用的值。
當然，如果你不想讓貼花與場景（模型）混合，則可以不開啟?！?/p>
三、請注意紋理的尋址方式以及紋理邊緣的ALPHA情況。 若紋理邊緣ALPHA不為0，則可以手工進行裁剪。
四、本文僅是采用了固定的投影方向和SHADER內部定義變量的方式來進行貼花渲染?！〔⑶?，并未進行模型三角面剔除。所以若要使用，則需要注意第一個問題。
五、本文靈感來源于此貼：http://forums.create.msdn.com/forums/p/34339/198791.aspx
六、支持郵件交流:BoYueGame#Gmail#com
