內核層次架構windows程序運行分為內核模式和用戶模式，內核模式可以訪問所有的內存地址空間， 并且可以訪問所有的CPU指令。一般程序運行在用戶模式， 通過系統調用切換到內核模式執行系統功能，Windows系統通過這種方式來確保系統的安全和穩定。

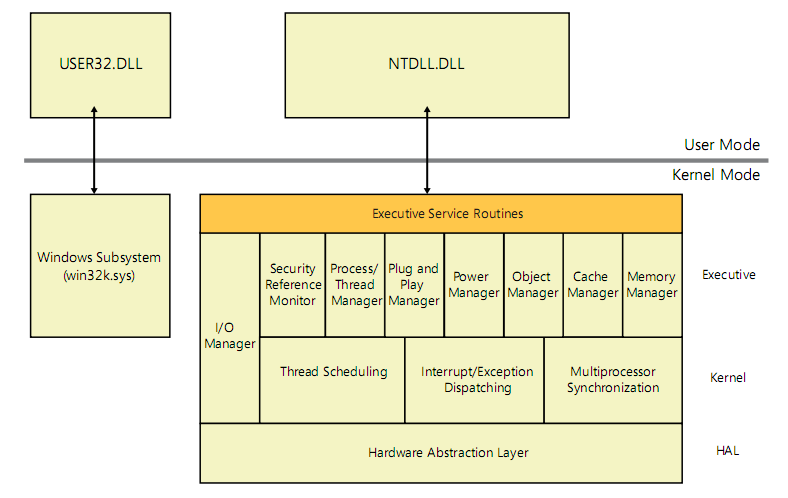

下面是內核的層次劃分:硬件抽象層(Hardware Abstraction Layer) (HAL) (hal.dll)最底層隔離硬件的， 底層的第三方驅動程序就運行在這層。內核 (Kernel)實現操作系統的一些底層服務，比如線程調度， 多處理器的同步，中斷/異常處理等。執行體 (Executive)（ntoskrnl.exe）實現基本的操作系統服務，比如基本的線程進程管理，內存管理， IO及進程間通訊等。窗口圖形子系統(Windows Graphics Subsystem)由win32K.sys在內核層實現, 用戶界面相關都依賴該層, User32.dll的大部分功能都由該層實現。用戶層關鍵進程Windows系統在用戶層有幾個關鍵的系統進程:Smss.exe (session manager Subsystem)關于Session的概念可以參考我的這篇Sessions, Window Stations and Desktops， 在操作系統啟動時會創建一個不與任何Session關聯的Smss.exe管理者實例， 然后當有用戶登錄時它會為每個Sessin拷貝一份與之關聯的Smss.exe實例，然后由該關聯的Smss.exe實例啟動winlogon.exe和csrss.exe.WinLogon.exe該進程管理用戶的登錄和注銷， 我們按Ctrl+Alt+Del出現的界面和登錄后出現的桌面窗口都是由它啟動的。Csrss.exe ( Client/Server Runtime Subsystem)我們可以看到我們的桌面窗口(GetDesktopWindow)是由該進程創建的， 該進程主要負責Win32子系統的用戶模式部分(內核模式部分由win32k.sys實現)。Lsass.exe (Local Security Authority Subsystem)WinLogon.exe通過該進程驗證用戶登錄， 登錄后產生安全訪問令牌對象， 通過該令牌創建Explorer.exe, 我們其他用戶進程都由Explorer.exe啟動，并且繼承了該令牌權限。Services.exe該進程簡稱為SCM (NT Service Control Manager), 該進程負責啟動用戶態一些特殊進程， 也就是我們通常所說的服務程序。用戶模式調用內核模式方式

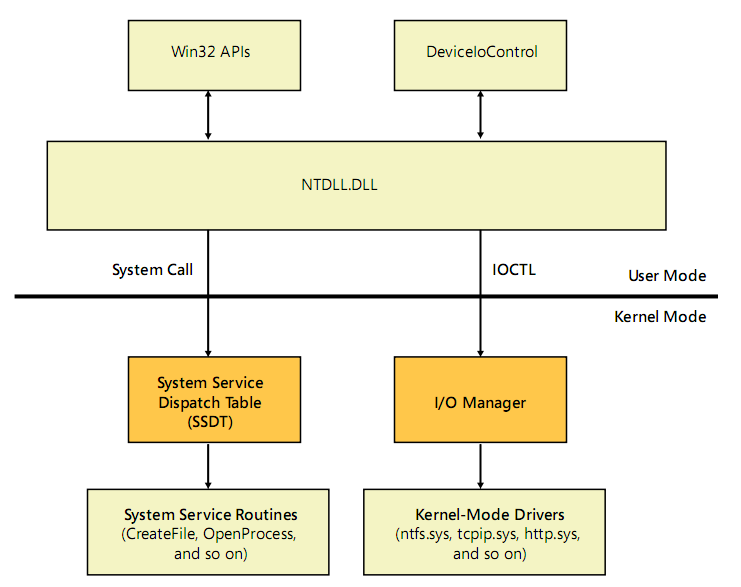

由用戶模式調用內核模式一般有2種方式 系統調用(system call) 和 IOCTL (IO Control Commands)

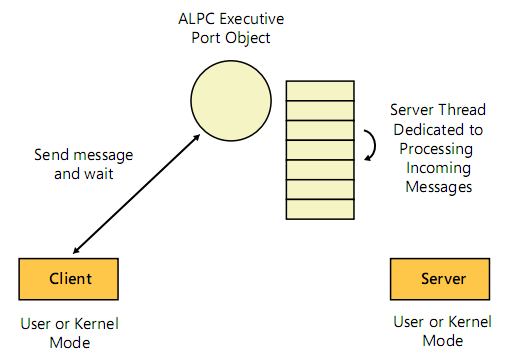

內核模式調用用戶模式方式可以通過IOCTL的上下文傳遞， 也可以通過APC (Asynchronous Procedure Call)直接調用。進程間通訊方式另外一種非常強大的用戶模式與內核模式通訊方式， 同時也支持進程間通訊， 該方式就是ALPC (Advanced Local Procedure Call)， 該方式被操作系統大量使用， WinRT中的Broker進程也用到了它 。該方式實際上就4個核心函數:nt!NtAlpcSendWaitReceivePort, nt!NtAlpcCreatePort, nt!NtAlpcConnectPort, Nt!AplcAcceptConnectPort, 大概原理如下:
總結一下 ，通過上面Windows系統中一些關鍵概念的介紹， 加深我們對Windows系統的理解， 讓我們對應用開發全局性的把握。
