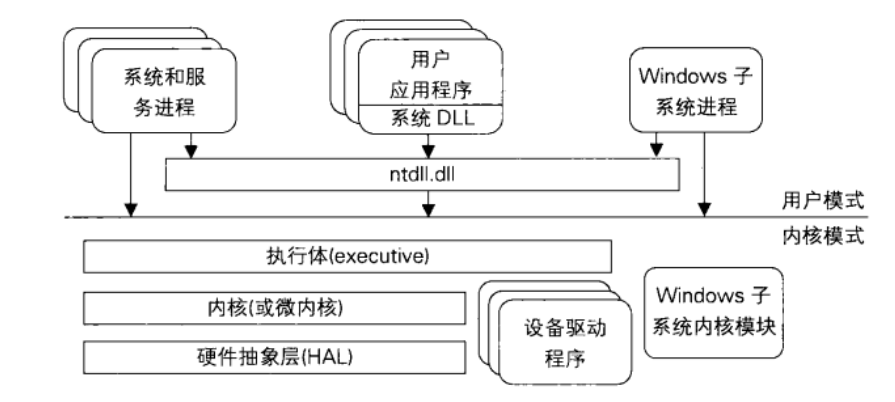

Windows體系結構：

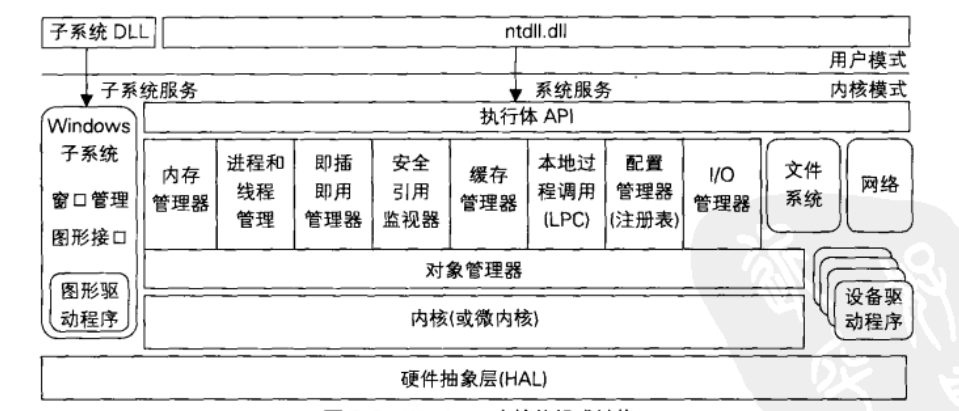

Windows內核結構：
Windows關鍵組件：
hal.dll: 處于內核中，硬件抽象層， 隔離各種硬件平臺
ntoskrnl.exe: 操作系統內核， 下層是微內核(提供線程調度，中斷異常等)， 上層是執行體(在微內核的基礎上實現基本的對象管理和功能組件的封裝)
win32k.sys: Windows子系統內核，提供窗口管理和圖形設備輸出， 上層的GDI/User32在內核的實現。
User32/GDI32/Kenel32: Windows子系統應用層API接口

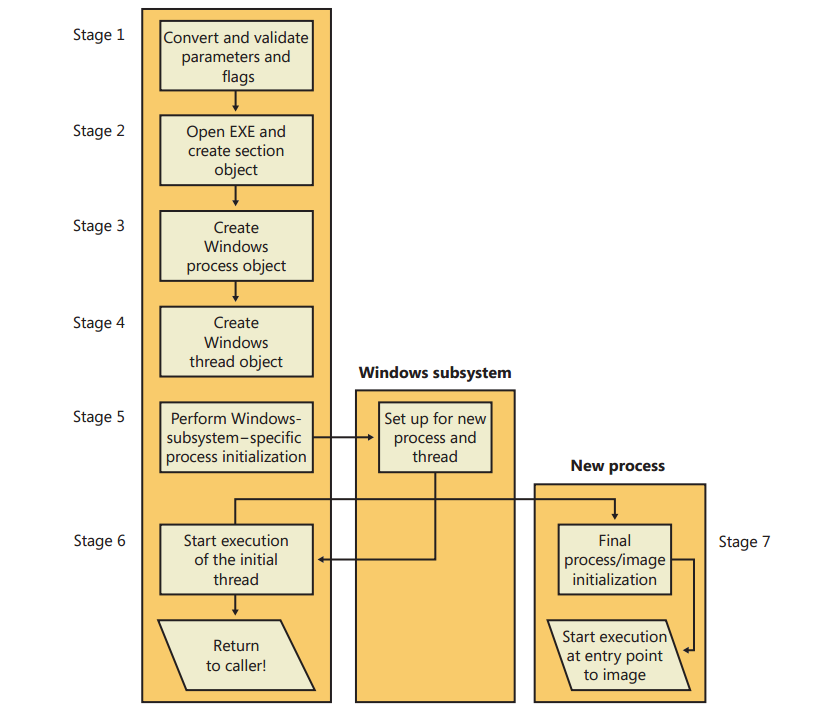

Windows進程創建過程：

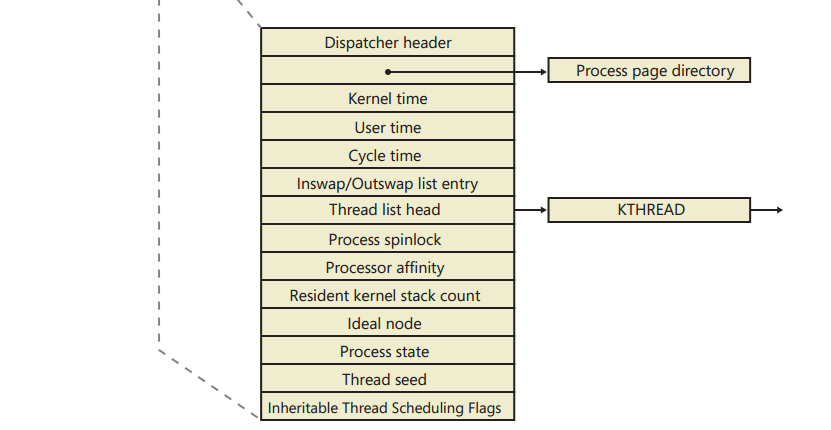

上面我們可以看到KPROCESS(PCB)是EPROCESS的一部分， EPROCESS存在于內核上層的執行體中， KROCESS（PCB）存在于內核下層的微內核中， 各施其職。

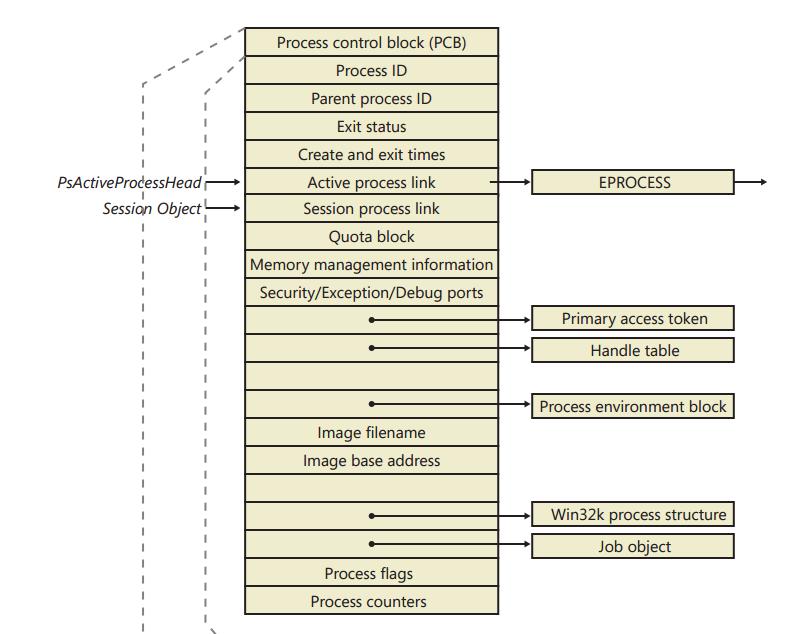

每個進程都在內核中都有一個EPROCESS, 所有進程共享同一個內核空間， 內核通過一個鏈表把所有的進程內核塊（EPROCESS）串連起來。
EPROCESS包含了很多重要的進程信息: PCB, 進程ID， 進程token, 進程句柄表， 進程環境塊(PEB), Win32進程塊(W32PROCESS)。

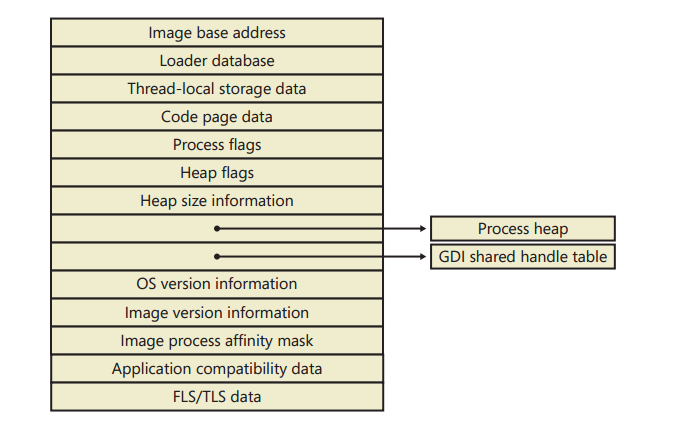

上面的是PEB的結構圖， PEB即進程環境塊，存在于用戶空間(非內核)， 所以我們應用層可以直接訪問(先通過FS寄存器訪問TEB， 在通過TEB成員訪問PEB)， PEB也包含了很多有用的信息： 模塊列表， 進程參數信息， 線程本地存儲(TLS), 堆信息， 進程的GDI table等

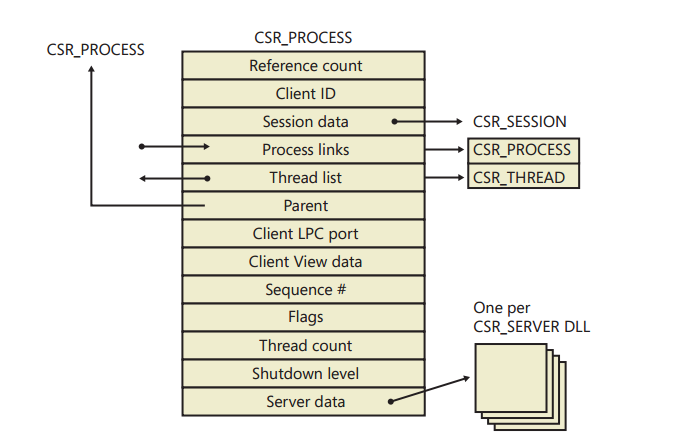

我們每個Windows進程在創建和退出的時候都要通知Windows子系統, 在應用層csrss.exe負責管理所有的windows進程， 除了少數幾個系統進程(sms.exe)， 其他所有進程在csrss.exe中都有自己的一份CSR_PROCESS數據。

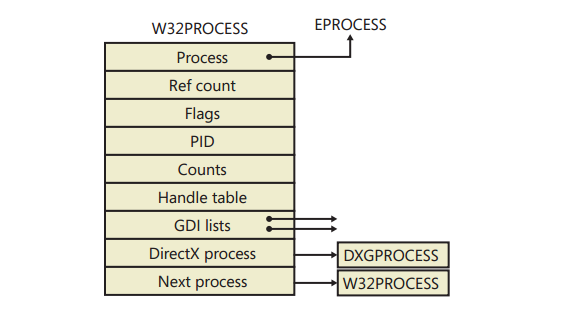

每個窗口進程在Windows子系統內核(win32k.sys)中都有一個W32PROCESS數據結構， 這個結構包含很多窗口和GDI相關的數據結構。
下面再介紹下線程相關的數據結構： ETHREAD, KTHREAD, TEB, CSR_THREAD, W32THREAD.

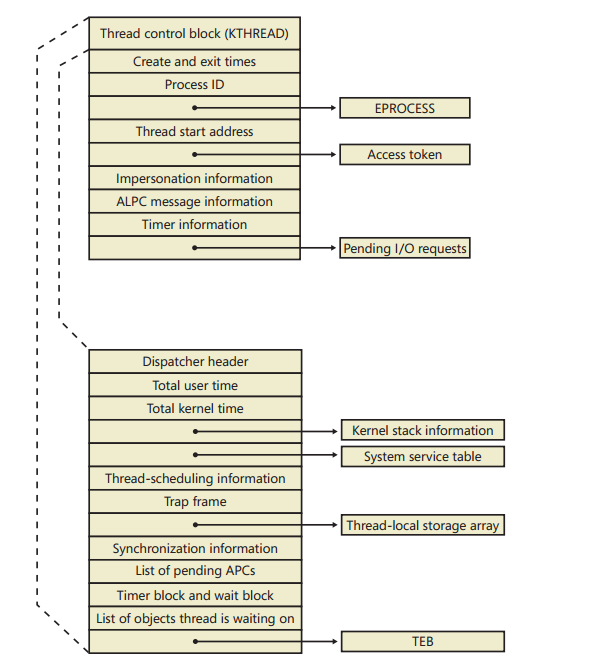

ETHREAD和KTHREAD分別在內核的執行體層和微內核層。

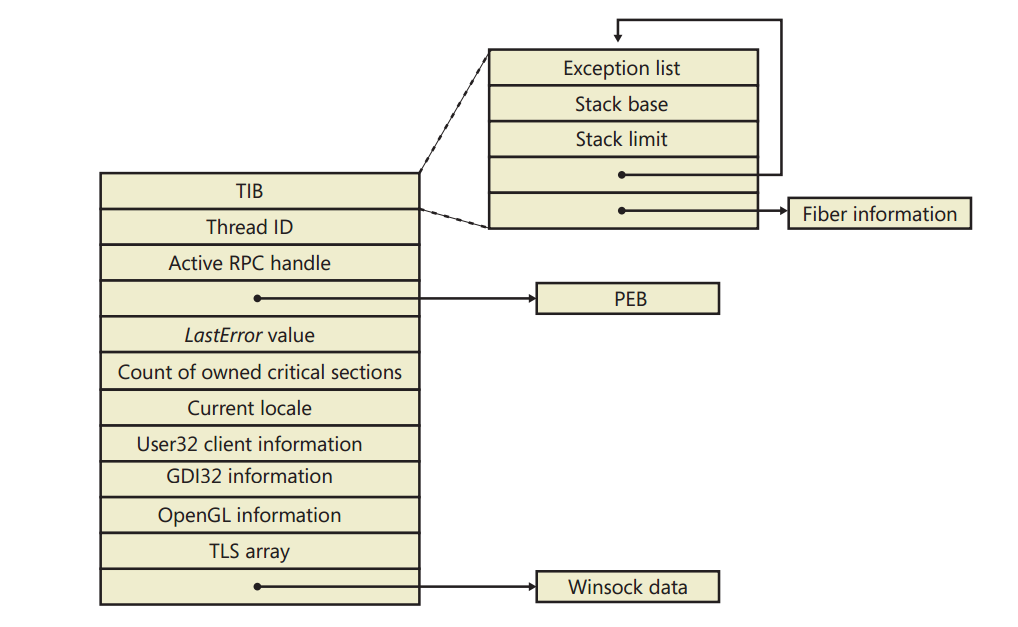

TEB（線程環境塊）存在于用戶層， 我們可以直接通過FS寄存器直接訪問。

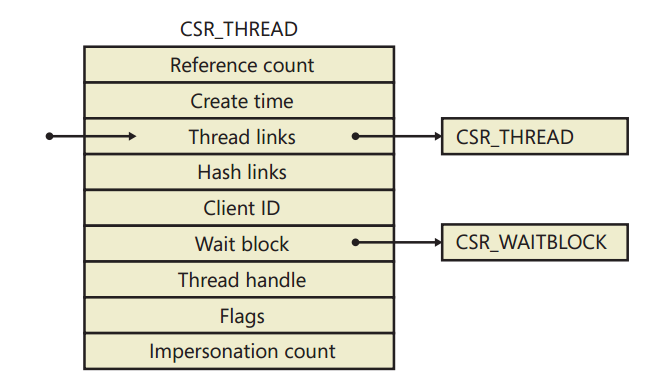

CSR_THREAD存在于csrss.exe進程中， 每個Windows進程創建線程后都會在這里登記。

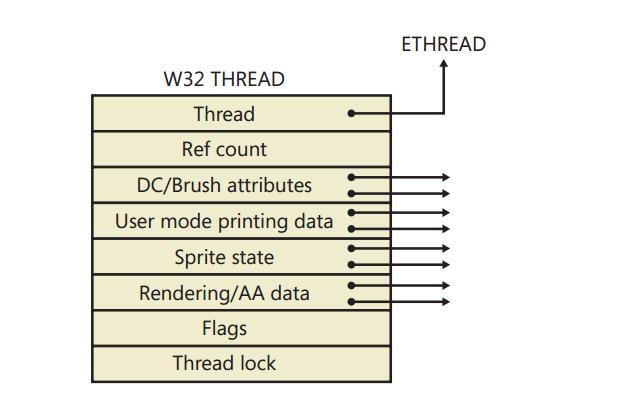

W32THREAD， 存在于win32k.sys內核中， 每個UI線程在這里都有對應的結構。
我們可以看到Windows的整個系統各組件相互獨立和協助的過程， 他們之間各個關鍵的數據結構又可以直接通過指針相互訪問，有些存在于后臺內核(ntoskrnl.exe), 有些存在于界面內核（win32k.sys）, 有些又存在于每個進程的用戶空間。
這樣我們也明白了為什么內核對象（kernel object）句柄是每個進程獨立， 但是內核對象本身又是各個進程都可以訪問的？
因?yàn)閮?nèi)核對象句柄表存在于EPROCESS， 是每個進程都獨立持有的， 但是內核對象本身又存在于內核， 是每個進程都可以通過指針直接訪問的(需要open object)。
為什么GDI對象是每個進程獨有的， 其他進程沒法訪問？
因?yàn)镚DI對象表存在于PEB中， 每個進程都有自己的一份， 其他進程沒法訪問。
為什么User object只要得到句柄，就可以直接夸進程訪問？
User object(如window, menu, hook)明明在內核中，為什么叫用戶對象， 因?yàn)樵贜T4.0之前他們是被放在csrss.exe中的，但是后來因?yàn)榭邕M(jìn)程性能太低，微軟把他們移到了內核（win32k.sys）中， 每個session共享同一用戶對象列表， 所以它們以同樣的句柄值， 可以跨進程直接訪問。
TLS(線程本地存儲)又是怎么實現的？
在每個進程的用戶空間的PEB和TEB中分配存儲空間。
怎么實現進程隱藏？
我們既可以直接通過Hook API實現， 也可以通過直接修改進程列表實現， 我們看到CSR_PROCESS， W32PROCESS, EPROCESS 其實都是list, 我們只要修改這些列表，尤其是EPROCESS列表， 就可以實現徹底的進程隱藏。
SetWindowsHookEx是怎么實現的?
Windows子系統內核(Win32k.sys)在對消息進行處理前對用戶態設置的回調函數進行調用。
