AVEVA RvmTranslator
eryar@163.com
AVEVA的RVM文件格式包含了三維模型數據及其他信息，可用于工廠模型的瀏覽、評審等。常見的三維瀏覽及評審軟件如Autodesk的Navisworks、Intergraph的評審軟件SmartPlant Review Publisher等，都提供了對RVM格式的支持。
AVEVA的RVM格式分為兩種：文本格式的和二進制格式的。因?yàn)槲谋靖袷降暮芎唵危M(jìn)制格式的RVM格式的解析可參考：
http://www.cnblogs.com/SudoSky/p/4456806.html
RvmTranslator主要將RVM文件中的三維模型數據轉換成常見的三維數據交換格式STEP、IGES、STL等，主要用于與其他CAD系統進行數據交換，如Autodesk 3dMax、Pro/E、SolidWorks等。RvmTranslator的主要功能如下：
|
Input
|
Support
|
|
文本格式的RVM文件 (Text RVM)
|
√
|
|
二進制格式的RVM文件(Binary RVM)
|
√
|
RvmTranslator可以導出的三維模型數據交換格式：
|
Output
|
Support
|
|
STEP
|
√
|
|
IGES
|
√
|
|
STL
|
√
|
|
DXF
|
To be supported
|
RvmTranslator運行環境要求
因?yàn)閿?shù)據轉換涉及一些計算，所以對電腦的要求較高。推薦最低配置如下表所示：
|
Operating System
|
Windows 8 / 7 / Vista / XP
|
|
CPU
|
Intel i5
|
|
RAM
|
8GB
|
|
Free Disk Space
|
100MB
|
RvmTranslator下載試用
轉換結果示例：
Figure 1. Plant Model in PDMS
Figure 2. Plant Model in AutoCAD

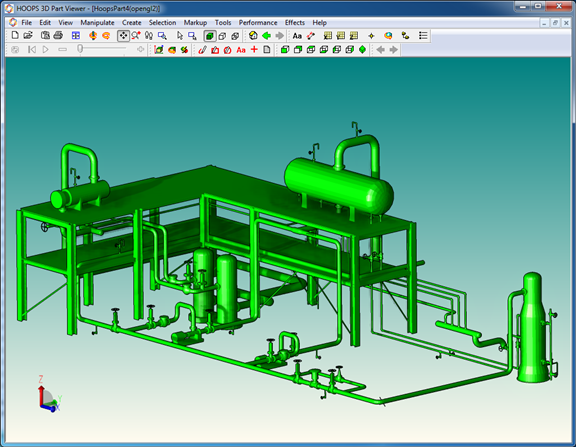

Figure 3. Plant Model in HOOPS
Figure 4. Main Engine Model in AVEVA Marine
Figure 5. Main Engine Model in AutoCAD
Figure 6. Hull Model in AVEVA Marine
Figure 7. Hull Model in HOOPS
