在OpenCascade中更改線型－Change Line Type in OpenCascade
eryar@163.com
關鍵字KeyWords：OpenCascade,Line Aspect, Line Type
在OpenCascade的顯示模塊中，可以設置線型、消隱方式和離散精度等屬性。這些屬性都是在AIS_Drawer中設置。
AIS_Drawer類就是用來管理顯示屬性的?？梢栽O(shè)置如下顯示屬性：
- void SetLineAspect (const Handle< Prs3d_LineAspect > &anAspect)
- void SetWireAspect (const Handle< Prs3d_LineAspect > &anAspect)
- void SetDeviationCoefficient (const Standard_Real aCoefficient)
- void SetTypeOfHLR (const Prs3d_TypeOfHLR theTypeOfHLR)

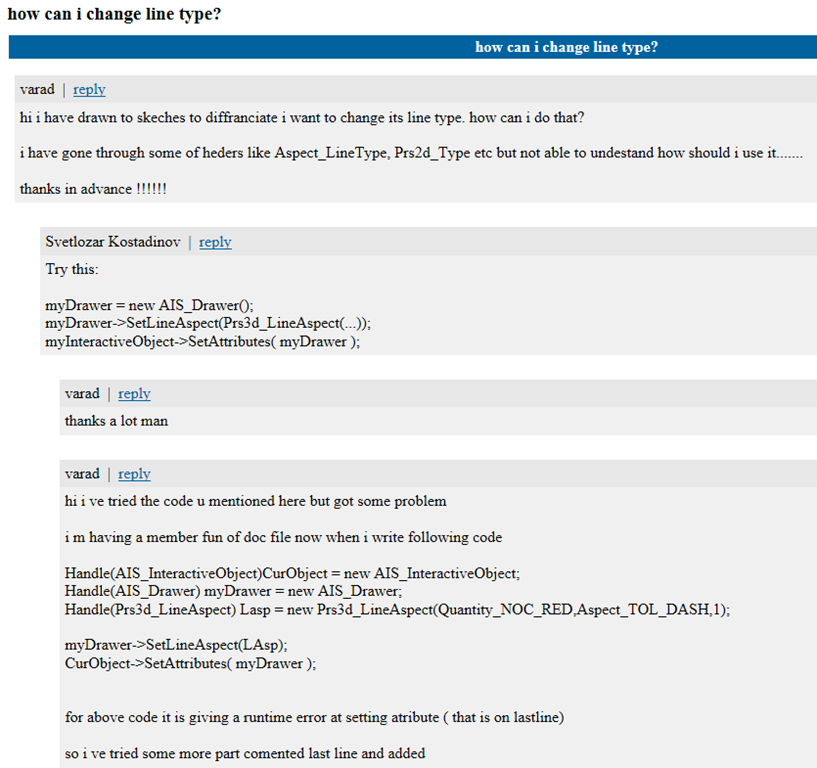

以為設置線型是用SetLineAspect，結果試了一下，不成功。查找了一下論壇，也有人有同樣的問題：
http://www.opencascade.org/org/forum/thread_12589/?forum=3
又搜索了下，發現設置拓樸形狀線型的函數是用：SetWireAspect，試驗成功！示例程序如下所示：
Handle(AIS_Shape) xAxis = new AIS_Shape(BRepBuilderAPI_MakeEdge(gp_Pnt(-5000,0,0), gp_Pnt(5000, 0, 0)));
Handle(Prs3d_LineAspect) lineAspect = new Prs3d_LineAspect(Quantity_NOC_WHITE, Aspect_TOL_DOTDASH, 1);
xAxis->Attributes()->SetWireAspect(lineAspect);
myAISContext->Display(xAxis, false);
