Visualization of Curves and Surfaces in OpenSceneGraph
eryar@163.com
君子性非異也，善假于物也。
在學習計算機輔助幾何造型（CAGD）等內容時，總是想把NURBS曲線、曲面顯示出來，這樣才能領會其中的奧妙。而現在大部分的教材都只是給出定理及其相關性質的證明，編程實現曲線及曲面顯示的書籍很少。
OpenSceneGraph是使用OpenGL技術開發的一套C++編程接口，借助這個工具可以讓程序員能夠更加快速、便捷的創建高性能、跨平臺的交互圖形程序。使用OpenSceneGraph可以讓程序員只關注其算法，顯示部分都由OSG來完成。osgViewer完成了視圖操作的大部分功能，如旋轉、縮放、移動，另外還有統計功能。
利用OpenSceneGraph中的基本幾何圖元即OpenGL中的基本幾何圖元，如GL_LINE_STRIP、GL_TRIANGLE_STRIP等可以將計算的曲線、曲面顯示出來，使曲線曲面的概念更形象，便于理解。
以下代碼所示為一個簡單例子，就這么幾行代碼，實現了場景的渲染及用戶對視圖的大部分操作，如縮放、旋轉、移動及統計場景中圖元信息，還可以用F鍵在窗口與全屏之間切換，W鍵使模型在線框、面、點之間切換，S鍵出現統計數據。
1 /*
2 * Copyright (c) 2013 eryar All Rights Reserved.
3 *
4 * File : Main.cpp
5 * Author : eryar@163.com
6 * Date : 2013-03-22 22:31
7 * Version : V1.0
8 *
9 * Description : OpenSceneGraph demo program.
10 *
11 */
12
13 #include <osgDB/ReadFile>
14 #include <osgViewer/Viewer>
15 #include <osgGA/StateSetManipulator>
16 #include <osgViewer/ViewerEventHandlers>
17
18 #pragma comment(lib, "osgd.lib")
19 #pragma comment(lib, "osgDBd.lib")
20 #pragma comment(lib, "osgGAd.lib")
21 #pragma comment(lib, "osgViewerd.lib")
22
23 int main(int argc, char* argv[])
24 {
25 osgViewer::Viewer viewer;
26 viewer.setSceneData(osgDB::readNodeFile("cessna.osg"));
27
28 viewer.addEventHandler(new osgGA::StateSetManipulator(viewer.getCamera()->getOrCreateStateSet()));
29 viewer.addEventHandler(new osgViewer::StatsHandler);
30 viewer.addEventHandler(new osgViewer::WindowSizeHandler);
31
32 return viewer.run();
33 }

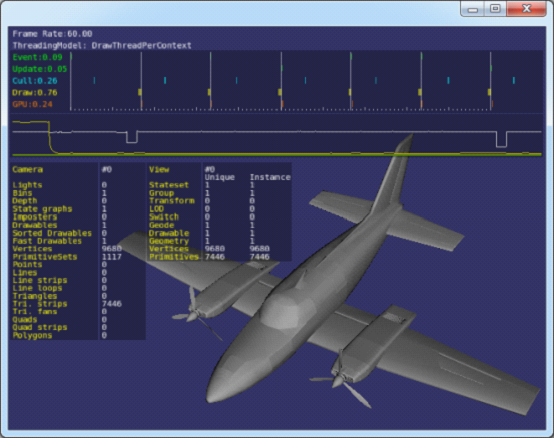

程序顯示效果如下圖所示：
