Application Framework User's Guide
Introduction
eryar@163.com
本教程介紹了Open CASCADE程序框架（Application Framework）的使用方法。OCAF（the Open CASCADE Application Framework）是一個快速開發程序的框架（Rapid Application Development framework）。OCAF提供的功能有：
u 即時可用的通用CAD/CAM程序的數據；
u 為實現新程序的數據提供的大量協議；
u 基礎結構：
n 將任意數據與拓樸元素綁定；
n 將不同程序的數據關聯；
n 注冊建模過程：創建歷史、參數化；
使用OCAF，程序設計者只需要關注功能和指定的算法，而不需要關注架構的問題，如Undo/Redo和程序數據的保存。在OCAF中上述功能已經為程序設計者提供了，這樣就可以顯著提高其生產力。
從這方面來說，OCAF在眾多庫中遠不止只是個工具箱（toolkit），因其可處理庫中的任意數據和算法，包括建模算法、拓樸和幾何算法，所以OCAF是對這些庫的一個邏輯補充。

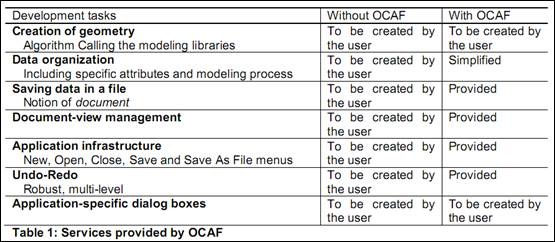

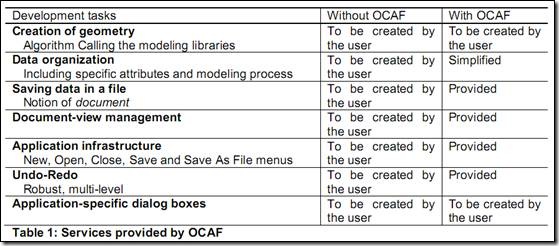

下表為只使用對象庫和使用OCAF的對比：
| 開發任務 | 不使用OCAF | 使用OCAF |
| 創建幾何對象：調用建模庫中的算法 | 用戶自己創建 | 用戶自己創建 |
| 組織數據：包括屬性和建模過程 | 用戶自己創建 | 簡化 |
| 保存數據到文件 | 用戶自己創建 | 提供 |
| 文檔/視圖 管理 | 用戶自己創建 | 提供 |
| 程序基本功能：新建、打開、保存 | 用戶自己創建 | 提供 |
| 撤銷/重做：穩定、多層 | 用戶自己創建 | 提供 |
| 程序特定的對話框 | 用戶自己創建 | 用戶自己創建 |
OCAF與其它庫的關系如下圖所示：
剩余的其它章節將會對這些概念進行講解，并對其使用方法進行介紹。
