Open CASCADE Modeling Data – 2D Geometry
eryar@163.com
一、概述 Overview
在創建幾何對象之前，必須要考慮怎樣來處理之。包Geom2d提供了比包gp范圍更廣的幾何對象。這些對象都是以引用的方式來處理而不是值。當復制一個對象時，并不是對象的值，所以改變一個復制的實例的值，會影響每個副本。
二、包Geom2d

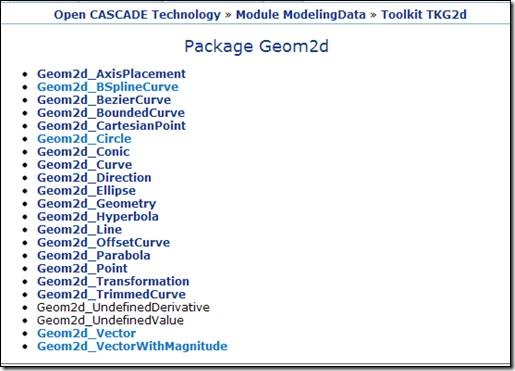

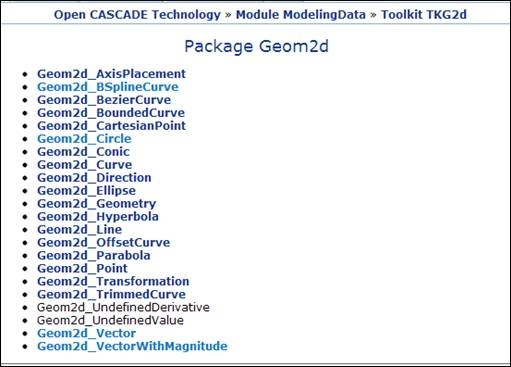

包Geom2d位于工具箱TKG2d中，定義了二維空間中的幾何對象。所有的幾何實體也是STEP可處理的。對象是非持久性的且由引用來控制。可用的對象如下：
u 點；
u 笛卡爾點；
u 向量；
u 方向；
u 帶幅值的向量；
u 軸；
u 曲線；
u 直線；
u 二次曲線：圓、橢圓、拋物線、雙曲線；
u 邊界曲線：裁剪曲線、NURBS曲線、Bezier曲線；
u 偏移曲線；
三、二維幾何對象集合 Collections of 2d Geometric Objects

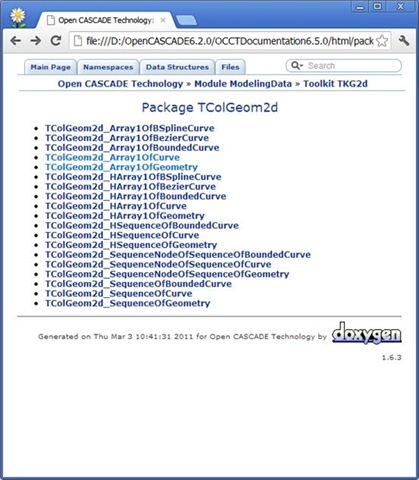

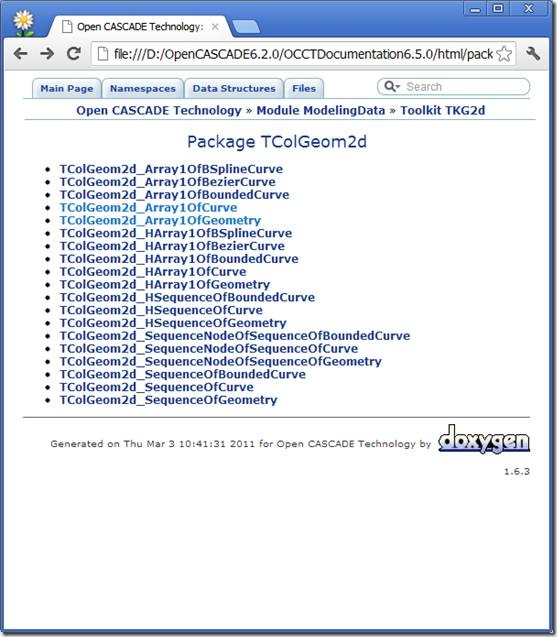

當不需要單個實例而是需要一系列對象時，可以使用包TColGeom2d。包TColGeom2d提供一維數組和鏈表來存儲包Geom2d中對象的集合。所有對象都有兩種形式：
u 由引用處理（Handled by reference）；
u 由值處理（Handled by value）；
