一、 總覽：

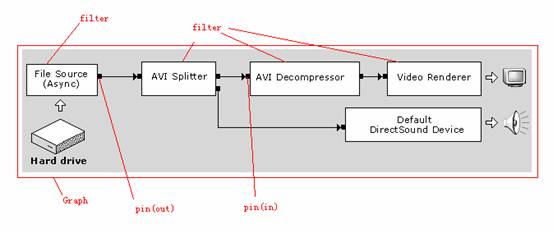

Graph、Filter、Pin、Simple

Graph：可以理解為媒體處理的流程圖。

Filter：可以理解為媒體處理流程圖中的一個步驟。

Pin：可以理解為媒體處理各個步驟之間的數據流節點。

Simple：可以理解為各個形態的數據。

Filter的分類：

· source filter:將數據從源（比如媒體文件）引入Graph。

· transform filter：數據流入、改變、流出。

· Renderer filters：把最終結果展現給用戶。

· splitter filter：比如把一個媒體流分解為視頻和音頻。

· mux filter：和splitter filter相反。

1. Graph Manager

主要對處于同一個Graph的Filter(s)進行統一的管理。

比如：

· 各個Filter的狀態切換

· 建立同步時鐘

· 事件回發

· 創建

為什么要統一管理狀態切換？

因?yàn)樘幱谕籊raph中的各個Filter的狀態切換往往需要遵循嚴格的先后順序。所以一般通過發送命令給Graph Manager的方式進行各Filter的狀態變更。

為什么要建立同步時鐘？

比如聲像需要同步。

2. Media Types

結構體AM_MEDIA_TYPE定義了媒體類型。

主要包含如下結構：

· Major type: 由一個GUID來表示。通常包含音視頻、未知流、MIDI等等。

· Subtype: 由一個GUID來表示。Major type為視頻，則子類型可以包括RGB-24, RGB-32, UYVY

· Format block: 說明圖形尺寸、幀率等信息。如果Major type為視頻，sub type為RGB-24，則Format block的信息會被自動辨識。

3. Sample和Allocator

需要注意的是，各個filter之間并不直接傳送它們各自進行處理的數據的指針。它們通過一個暴露IMemAllocator接口的Com組件來分配內存。填充了數據的內存被封裝到Sample里面。各個Filter真正使用的是Sample。Sample通常包含：

· 內存指針

· 時間戳

· 標識

· 媒體類型（可選）

這里當一個Filter使用Sample的時候，它同時掌握這個Sample的引用計數，這樣就有效杜絕了資源爭用現象的發生。

4. Filter Graph中的硬件

硬件被封裝到Filter中，任何與硬件的交互都轉化為與Filter的交互。

二、 Graph-Building 組件

Filter Graph Manager.

Capture Graph Builder：設計的初衷是視頻捕獲,但是可以衍生很多用途。

Filter Mapper and System Device Enumerator：枚舉可用的filter.

DVD Graph Builder

Video Control

1. 智能拼接

1) 如果在Graph里面有一個沒有輸入的Filter，那么Graph在完成自己的時候，就會考慮這個Filter。如果有一個已有的Filter的流出恰好與這個沒有輸入的Filter的流入相匹配，則將這兩個Filter連接。

2) Graph在完成自己的過程中也會查找所有注冊過的Filter與當前非終點Filter的流出進行匹配。注冊的Filter會有一個權值，作為Graph進行連接嘗試的優先級依據。

步驟：

1) 使用IStreamBuilder（如果pin實現了這個接口，但大多數情況沒有）。（否則2）

2) 查找被緩存的Filter。（否則3）

3) 查找Graph現有的Filter。（否則4）

4) 查找所有注冊了的Filter。

2. 關鍵方法

IFilterGraph::ConnectDirect:直接連接兩個Filter，如不成功，返回失敗。

IGraphBuilder::Connect：連接兩個Filter，如果可能，直接連接，否則通過中間Filter(s)進行連接。

IGraphBuilder::Render：你自己建立了一系列從源開始的Filter，基于這些Filter(s)完成Graph。

IGraphBuilder::RenderFile：從一個文件開始完成Graph.

IFilterGraph::AddFilter:向Graph中添加一個Filter

通過這些方法，你可以：

1、 由Graph Manager建立整個Graph。（通過RenderFile）

2、 由Graph Manager建立部分Graph。（比如你想自己寫一個AVI文件，當然也可以通過Render來生成預覽）

3、 完全手動建立整個Graph。（需要自己AddFilter，還需要自己Connect）。

三、 Direct Show 數據流概述

1. 關鍵接口（方法）

IMediaSample：對Filter之間使用的內存的封裝。

IMemAllocator::GetBuffer：從allocator獲取Buffer（即ImediaSimple的實現對象）

摘要：

由于Render會按照時間戳來Render數據，所以它會一直占用它的上一級Filter流入的Simple，直到時間戳所標識的時間到達。所以當上一級Filter用完了allocator的Simple池中的Simple時，會阻塞而不處理，進而反向影響到更上一級的Filters，從而使它們變?yōu)榈却臓顟B(tài)。同時由于時間戳對于Render的時間上的要求，所有上級Render都必須在Simple的時間戳標識的時間到達之前處理完自己對于該Simple的動作。

2. Transport（傳送）

· Push Model（推送模型）：上層filter（pin-out）將處理好的數據推送給下層filter(pin-in)。下層filter在需要數據的時候通過IMemInputPin::Receive來獲取數據。

· Pull Model（抓取模型）：下層filter(pin-in)在需要數據的時候，通過IAsyncReader異步向上層filter請求數據。（通常用于視頻文件的回放）

3. Samples and Allocators

1) 引用計數

上層Filter(pin-out)通過IMemAllocator::GetBuffer向Allocator申請Simple，如果此時沒有Simple的引用計數為0，則說明Allocator的Simple池中沒有可用的Simple，則GetBuffer的調用會被阻塞。一旦Simple池中出現可用的Simple，則先前阻塞的GetBuffer放行，并獲取一個引用計數變?yōu)?的Simple。此Simple處理后，傳遞給下層Filter(pin-in)，下層Filter如果在Receive方法中處理Simple，則它與上層Filter的處理處于同一線程中，Simple的引用計數不會變化，如果下層Filter需要通過創建線程異步使用上層推入的Simple進行處理，則該Simple的引用計數會加1，變?yōu)?.之后如果上層Filter的推送線程結束，則Simple的引用計數減1，變?yōu)?.

2) 提交和撤銷Allocator

IMemAllocator::Commit,在被調用之前，所有的GetBuffer無效，

調用IMemAllocator::Decommit之后，所有的GetBuffer調用無效.

4. Filter 狀態變化

Filter狀態的變化由Graph Manager進行控制。

所有的狀態變化都是自低（Render Filter）向上（Source Filter）進行的。比如暫停的時候，Render Filter會首先暫停，這時候Render之上的Filter中都會存有未能推送的Simple，此時相當于在各個Filter之前都堆積了一些等待處理的數據。沿著Render向上的Filter逐個暫停，直到Source。當狀態從暫停變化為開始的時候，Render會首先變化為開始狀態，處理在它之前堆積的數據，并釋放那些被占用的Simple。然后逐步向上直到Source,Source在能夠獲取Simple之后，數據繼續流入Graph，整個Graph進入開始狀態。
