著名的千千靜聽音樂播放器，其界面簡潔優雅、美觀大方，特別是它那種幾個窗口像磁石般相互吸引，當拖動主窗口時，粘在一起的其它窗口會跟隨著一起移動，當拖動其它窗口時，又能脫離不粘在一起，這種窗口效果讓用戶操作方便，省心省力。為描述方便，本文稱這種效果為多窗口的組合分離，它的主要特點是僅用鼠標任意移動窗口，就可組合或分離，當組合在一起時，移動某窗口（如主窗口，暫稱為老板窗口）能整體移動，移動其口窗口（非老板窗口，暫稱為工人窗口）又能將自己脫離出來。近來由于工作需要實現了類似于此的窗口效果，經過幾天的測試，終于穩定。在開發過程中，考慮了以下幾個問題：
(1) 組合分離的條件如何決定判斷。
(2) 當窗口大小改變時，包括最小化，最大化，縮放窗口等，如何保證不影響組合分離，能正常整體移動。
(3) 窗口個數是可變的，當新建或銷毀窗口時，如何保證不影響組合分離，能正常整體移動(千千靜聽窗口個數是有限的，而且可能只是隱藏窗口）。
(4) 采用什么數據結構較好，如何維護任意兩個窗口間的距離關系（相交或相切視為組合，相離視為分離）。
(5) 當拖動老板窗口時，如何拖動與其組合的所有窗口，關鍵是如何得到所有與其組合的窗口列表。
(6) 如何針對這種效果設計一個通用的組件類，只需調用幾個方法便可搞定。

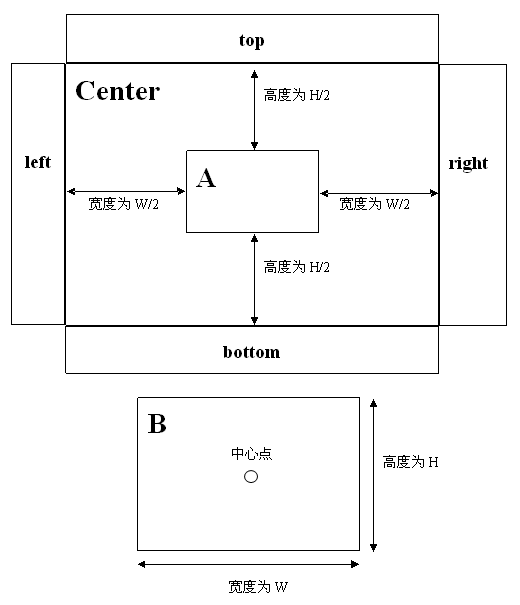

針對以上問題，主要思路是視屏幕上任意多個窗口為頂點，以其窗口矩形中心點來看待這個窗口，如果任意兩個窗口間關系為組合，則視這兩個頂點間是相通的，即兩個頂點存在邊。如果為分離，則視兩頂點間是不通的，即兩頂點不存邊。因此可以用無向圖來存儲窗口和關系，為簡單起見，我用的是鄰接矩陣，問題(4)得以解決。既然用鄰接矩陣來存儲，那么如何得到所有與老板窗口相關的組合窗口呢？由于實際多個窗口在移動過程中，會改變其組合分離關系，這就會得到多個無向圖的連通分量，而我們需要的是包含老板窗口的那一個連通分量，因此可以用DFS深度搜索遍歷這個無向圖連通分量，起始頂點是老板窗口，遍歷完后就會得所有與其組合的窗口列表，問題(5)得以解決?，F(xiàn)在討論問題(1)，這里有個細節問題就是組合分離的條件判斷有兩種情況，一是當移動窗口時的條件，稱為條件1，因為實際向一個窗口A移入另一個窗口B時，要達到還沒有接近窗口A時便一下子靠近A就像被A吸引的效果，當移出B時還沒完全移到A窗口外面時便一下子遠離就像被A排斥的效果。二是當大小改變時的條件，稱為條件2，這個不同于條件1，因為它不需要那種吸引排斥的效果，也沒必要，這個條件2就是簡單的判斷A和B矩形是否相交，API函數IntersectRect即可完成這一判斷。條件1的判斷如下圖所示：
在B向A移入過程中,當B的中心點在矩形left,top,right,bottom范圍內,可認為是發生組合,實現吸引效果；當在center矩形內，認為是已經組合了；同理，B向A移出過程中，當B的中心點在矩形left,top,right,bottom范圍內,可認為是發生分離，實現排斥效果。當都不在left,top,right,bottom,center矩形范圍時，認為是已經分離了。至此，問題(1)得到解決。當窗口大小改變時，需要更新鄰接矩陣反映窗口間關系的變化，而后更新組合窗口列表，組合窗口列表的計算依賴于鄰接矩陣，運用DFS算法來更新，這在WM_SIZE消息事件處理內完成，問題(2)得到解決。當新建窗口時，需要向無向圖中增加(窗口)頂點，擴充鄰接矩陣以備存儲與其它窗口的關系；當銷毀窗口時，需要從無向圖中刪除對應的頂點，而后從鄰接矩陣中刪除對應的關系，問題(3)得到解決。
上述問題(1)--(5)都已分析并得到解決，總的來說，就是以數據結構中無向圖的觀點和算法來建模解決這些問題的，特別是運用到了DFS搜索算法來重建已組合的所有窗口列表，只有這樣，在移動老板窗口過程中，才能保證其它窗口跟隨著一起移動。接下來就是最后一個問題，也就是怎么封裝設計組件類，以達到方便應用的目的，綜上所述，設計接口方法與以下窗口4種消息相關：
1) 創建窗口發生的消息,如WM_CREATE,WM_INITDIALOG等。
2) 關閉或銷毀窗口發生的消息，如WM_CLOSE，WM_DESTROY等。
3) 窗口大小改變后消息，WM_SIZE。
4) 窗口移動中消息，WM_MOVING。
另外提供一個設置獲取老板窗口的方法，在應用程序中，只需在窗口4種消息處理內調用以上對應4個方法即可實現多窗口組合分離的效果，注意該類沒有考慮多線程，因此是非安全的，適用于多窗口屬于同一線程內的情況。類聲明如下
1
class CWndMagnet
2
{
3
public:
4 CWndMagnet();
5 virtual ~CWndMagnet();
6
7public:
8
void SetLeadWindow(HWND hWnd) { m_hLead = hWnd; }
9 HWND GetLeadWindow() const { return m_hLead; }
10
11 void AddMagnetWnd(HWND hWnd);
12 void RemoveMagnetWnd(HWND hWnd);
13 void OnLButtonDown(HWND hWnd);
14 void OnNcLButtonDown(HWND hWnd);
15 void OnMoving(HWND hWnd, LPRECT lpRect);
16 void OnSize(HWND hWnd, UINT uType);
17
18protected:
19 void MoveLeadWndSet(HWND hWnd, LPCRECT lpRect);
20 void UpdateLeadWndSet(HWND hWnd, LPCRECT lpRect = 0);
21 void DeleteMagWnd(HWND hWnd);
22 void Add2DMatrix();
23 void Delete2DMatrix(HWND hWnd);
24 void Update2DMatrix(HWND hWnd, LPRECT lpRect = 0);
25
26private:
27 int GetFirstNeighbor(int v);
28 int GetNextNeighbor(int v, int w);
29 void DFS(int v, std::vector<bool>& vecVisited, std::vector<int>& vecNeighbor);
30
31private:
32 static const int s_c_iThreshold = 10; /**////< 偏移閥值
33 HWND m_hLead; ///< 老板窗口
34 std::map<HWND,POINT> m_map_leadWnd; ///< 粘合窗口列表
35 std::map<HWND,int> m_map_magWnd; ///< 需要組合分離的窗口列表
36 std::vector<std::vector<bool> > m_vec_2DMatrix; ///< 表示任意兩個窗口間相交或相切的鄰接矩陣
37
38
};
