位圖這個概念對于計算機圖形學來說是個至關重要的概念，我們?cè)谄聊簧峡吹降娜魏螙|西，對計算機來說，其實都是位圖，簡單地說，無論你是想顯示文字，還是線條，抑或bmp，png，jpg和gif等圖像文件，最終都是要直接或間接轉變?yōu)橛?jì)算機顯示設備所認識的位圖，才能顯示在屏幕上。
我最近接手了一個項目，是Windows Mobile平臺的，主要做UI美化，貼圖是其中的一大塊，我遇到的最大的問題就是貼圖的效率問題，如何將一張內存里的圖片高效繪制出來，實現平滑流暢的UI動畫效果。我嘗試了許多辦法，甚至DirectDraw，但我發覺在硬件不支持的情況下，DirectDraw除了讓代碼變得更復雜之外，沒有任何優點。好，接下去我們來分析一下如何盡量發揮GDI的威力。
跟貼圖相關的函數有幾個：
BitBlt：最基本的塊傳輸函數。
StretchBlt：比同BitBlt，它支持圖像的拉伸和壓縮，當不需要拉伸和壓縮時候，它的效果和BitBlt并無二致。
TransparentBlt：比同StretchBlt，它多了個“摳色”（Color Keying）功能，能把某種顏色或者某個范圍的顏色摳去而不作塊傳輸處理，以此來繪制不規則圖像。
AlphaBlend：比同StretchBlt，它支持Alpha混合，即“半透明”效果，效果比簡單的“摳色”更好。
這幾個函數是一個比一個強，但也意味著效率一個比一個低，總體上看差不多是這樣的，運算量越大，當然就越慢，但測試下來發覺這其實并不絕對，后面會提到。
了解了這幾個函數之后，我們開始加載一張圖片來觀察效果，我準備的是一張320*320的png圖片，利用Windows Mobile 6.0提供的IImage接口來加載它，并把它轉變?yōu)槲粓D，獲得HBITMAP。加載png的代碼可以通過搜索引擎搜索“IImage用法”等關鍵詞來獲取，此處略過。
加載好圖片后，創建一個和設備顯示設備兼容的DC（Device Context），選入上面加載的位圖，用BitBlt繪制，代碼如下（為簡潔起見，只貼出關鍵代碼，并且不考慮資源釋放）：
HDC hWndDC = GetDC(hWnd);
HDC hMemDC = CreateCompatibleDC(hWndDC);
SelectObject(hMemDC, hBitmap); //hBitmap是前面加載的圖片
BitBlt(hWndDC, 0, 0, iWidth, iHeight, hMemDC, 0, 0, SRCCOPY);

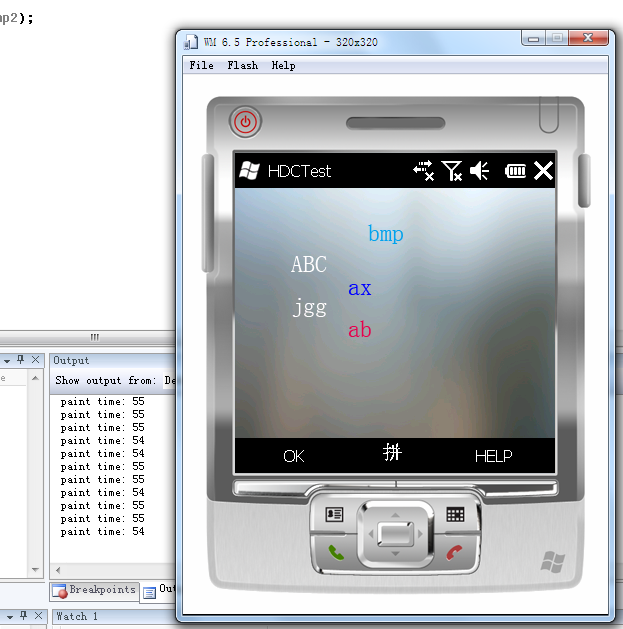

我們通過添加一些debug代碼來觀察BitBlt的執行時間，在我的模擬器上大約是50 - 60ms，我發覺這個速度并不快，按道理說，BitBlt應該可以在極短的時間之內完成的（1 - 2ms），也只有這樣才能實現“流暢”的UI動畫效果，否則圖一旦多起來，豈不是更慢。
我嘗試修改BitBlt的最后一個參數，我發覺換成NOTSRCCOPY，速度更慢，變成了70多ms，說明運算量更大了，這不是簡單的內存拷貝；而當我把最后一個參數換成BLACKNESS或者WHITENESS的時候，速度則很快，1ms-2ms即可完成，很顯然，對BitBlt來說，把目標全部置為黑色或者白色，運算量遠少于像素傳送。在實驗的時候把BitBlt替換為另外的幾個函數，效果和預期的相差不大，如果圖像需要拉伸，則執行得更慢一些，但如果圖像不是拉伸，而是壓縮，即縮小顯示，執行速度居然比較快，有些意外，這是因?yàn)閴嚎s后圖像變小，需要傳輸?shù)南袼刈兩俚木壒省?br>
我考慮如何提高繪圖效率，經過很多次嘗試，終于有所突破，我最后發現：如果先把位圖存放在一個和DC兼容的位圖中，再用這個位圖對目標設備進行像素傳輸，速度十分理想。代碼：
HDC hWndDC = GetDC(hWnd);
HDC hMemDC = CreateCompatibleDC(hWndDC);
HDC hMemDCToLoad = CreateCompatibleDC(hWndDC);
HBITMAP hMemBmp = CreateCompatibleBitmap(hWndDC, iWidth, iHeight); // The compatible bitmap
HGDIOBJ hOldBmp = SelectObject(hMemDC, hMemBmp);
SelectObject(hMemDCToLoad, hBitmap);
BitBlt(hMemDC, 0, 0, iWidth, iHeight, hMemDCToLoad, 0, 0, SRCCOPY); //Do this in initialization
BitBlt(hWndDC, 0, 0, iWidth, iHeight, hMemDC, 0, 0, SRCCOPY); //This BitBlt's speed is very fast
第一次調用BitBlt，可以看作是初始化，我們計算第二個BitBlt的耗時，只有1 - 2ms，非常不錯，經過分析，我認為原因應該是這樣（不一定全對，如有不妥請讀者指出）：
只有在位圖格式完全一致的情況下，BitBlt才能執行真正的內存拷貝，否則是要經過轉換的，轉換是需要消耗CPU時間的，所以慢。
那如何知道位圖的格式呢？用GetObject可以看出來：

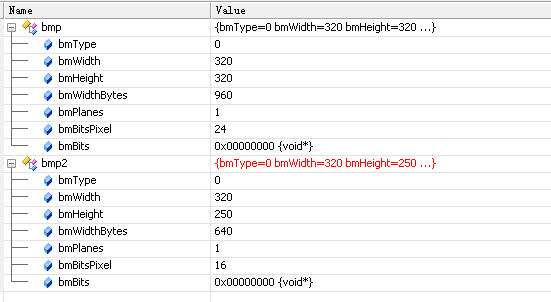

如上圖所示，bmp是從png文件加載進來的位圖的信息，而bmp2是用CreateCompatibleBitmap創建的位圖的信息，從這我們能看到，前者是24bit位圖，即一個像素用3個字節表示，而后者是16bit位圖，一個像素用兩個字節來表示，這個BitBlt執行過程中，就需要轉換了，因此耗時。而實際上位圖的差別可能比這個還要復雜些，如果再討論設備無關位圖，那就說不完了……
總而言之，為了提高效率，我們要想方設法把加載進來的位圖轉變?yōu)樵O(shè)備兼容位圖，繪制的時候直接BitBlt這些設備兼容位圖，來實現位圖的高效繪制。
前面討論的主要是BitBlt，那對于別的幾個Blt函數呢？我都嘗試過了，除了AlphaBlend之外，兼容位圖到設備的Blt速度上都有顯著的提高，而AlphaBlend則無法正常工作，因?yàn)榧嫒菸粓D不帶Alpha通道，而AlphaBlend貌似需要32bit的ARGB格式的位圖方可正常工作，這個問題我思考了好久都無解，如果哪位讀者對提高AlphaBlend的工作效率有心得，不妨跟我聯系下，我正急需這方面的技術資料。
因此，我給出這樣的結論，階段性結論：從文件（或資源）加載位圖后，把位圖轉為設備兼容位圖，這樣使得BitBlt在執行SRCCOPY的時候直接使用內存拷貝，速度很快，即便需要拉伸壓縮或者摳色等運算，使用兼容位圖的速度也是相當不錯的，而使用AlphaBlend的時候，如果需要較高的效率，就應從設計上避免繪制大幅位圖，改用小幅位圖，在不必要對每一幀都執行Alpha混合的時候，就避免執行，以免影響畫面的流暢性。
