PDMS設備平臺梯子建模出圖-頂平臺支架建模
頂平臺支架建模主要是根據洛陽石油化工工程公司的平臺梯子標準圖來建模。
頂平臺主要難點是設備封頭與支架連接處的處理。根據梁的長度選擇支架類型，根據尺寸Z來確定斜撐是在設備封頭還是在外壁。
1. 當梁長W小于等于1000時，選用A10型支架，如下圖所示：
圖1. 頂平臺支架A10型

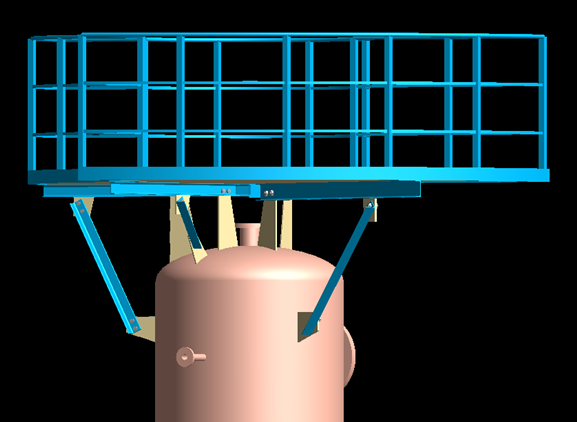

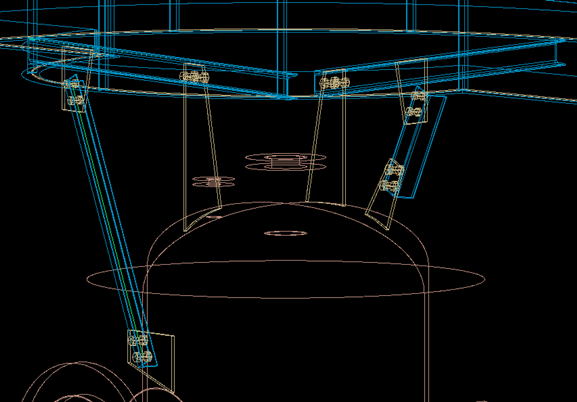

圖2. A10型支架PDMS模型
2.當梁長W小于等于1500時，選用A15型支架，如下圖所示：
圖3. 頂平臺A15型支架
圖4. A15型支架PDMS模型
A25、A35型支架與A15型類似，如下圖所示：
