1.Introduction
與CPU相連的各種硬件，如內存條RAM，顯卡，網卡等，CPU在控制它們的時候，把它們都當作內存對待。把它們總的看作一個由若干存儲單元組成的邏輯存儲器，這個邏輯存儲器就是我們所說的內存地址空間。如8086CPU的內存地址空間的地址段分配如下：
Figure 1. 8086CPU內存地址空間分配
由上圖可知，從址00000H~9FFFFH的內存單元中讀取數據，實際上就是讀取主隨機存儲器中的數據；向地址A0000H~BFFFFH的內存單元中寫數據，就是向顯存中寫入數據，這些數據會被顯示卡輸出到顯示器上。
2. Output Char in Debug
通過Debug程序的E命令可以修改內存中的數據。根據上述顯存地址，通過Debug的E命令向顯存中寫入數據，看看會有什么情況發生？
Figure 2. Modify memory in Debug
由上圖可知，在控制窗口的上面輸出了彩色的字母。這是因為在8086CPU中，內存地址空間B8000H~BFFFFH共32KB的空間為80X25彩色字符模式的顯示緩沖區。向這個地址空間寫入數據，寫入的內容將立即出現在顯示器上。
在80X25彩色字符模式下，顯示器可以顯示25行，每行80個字符，每個字符可以有256種屬性（背景色、前景色、閃爍、高亮等組合屬性）。這樣一個字符在顯示緩沖區中就要占兩個字節，分別存放字符的ASCII碼和屬性。80X25模式下，一屏內容在顯示緩沖區中共占4000個字節。在一行中，一個字符占兩個字節的存儲空間（一個字），低位字節存儲字符的ASCII碼，高位字節存儲字符的屬性。一行共有80個字符，占160字節。
關于文字顏色的屬性可以參考王爽的《匯編語言》。
Figure 3. ASCII code
如果要輸出WELCOME，則可以在Debug中輸入如下命令：
Figure 4. Output WELCOME
3. Output Char by ASM
如果要編寫匯編程程序來輸出一段字符到屏幕的話，只涉及到向B8000H內存中寫入數據。怎么向指定的內存中寫入數據呢？
CPU要讀寫一個內存單元的時候，必須先給出這個內存單元的地址，在8086CPU中，內存地址由段地址和偏移地址組成。8086CPU中有一個DS寄存器通用來存放要訪問數據的段地址。但是8086CPU不支持將數據直接送入段寄存器的操作，所以mov ds,1000h這條指令是非法的。那么如何將數據送入段寄存器呢？只好用一個寄存器來進行中轉，如mov ax,1000h, mov ds,ax
Debug程序和匯編譯程序MASM對指令的處理還有不同。我們在Debug中寫過這種指令：
mov ax,[0] 表示將ds:0處的數據送入寄存器AX中。但是在匯編程序MASM中，指令被編譯器當作mov ax,0。注意上述的一些事項，就可以編寫一個匯編程序，來輸出WELCOME TO ASM！到屏幕了。程序代碼如下所示：
assume cs:codeseg
codeseg segment
mov bx,0b800h
mov ds,bx
mov ds:[00],0257h
mov ds:[02],0245h
mov ds:[04],034ch
mov ds:[06],0443h
mov ds:[08],054fh
mov ds:[10],064dh
mov ds:[12],0745h
mov ds:[14],0220h
mov ds:[16],0854h
mov ds:[18],094fh
mov ds:[20],0220h
mov ds:[22],1241h
mov ds:[24],1353h
mov ds:[26],144dh
mov ds:[28],1521h
mov ax,4c00h
int 21h
codeseg ends
end

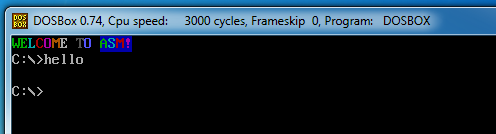

編譯連接后，運行程序輸出如下圖所示：
Figure 5. Output Welcome to ASM!
指令mov ax,[bx]中，內存單元的偏移地址由bx給出，而段地址默認在DS寄存器中。我們可以在訪問內存單元的指令中顯式地給出內存單元的段地址所在的段寄存器。如mov ax,ds:[bx]。如上述的代碼中用到mov ds:[00],0257h。這些出現在內存單元的指令中，用于顯式地指明內存單元的段地址的ds:, cs:, ss:, es:，在匯編語言中稱為段前綴。
綜上所述，如果想實現下C語言中的printf()函數，要考慮的事情還是很多的。
