1.PipeCAD
IsoAlgo3d - A PCF 3D Viewer
eryar@163.com
Alias的Isogen的PCF和IDF是生成管道ISO圖的數據交換文件，且已經成為了國際標準。

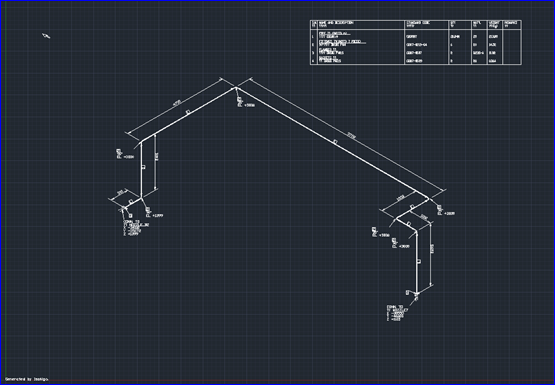

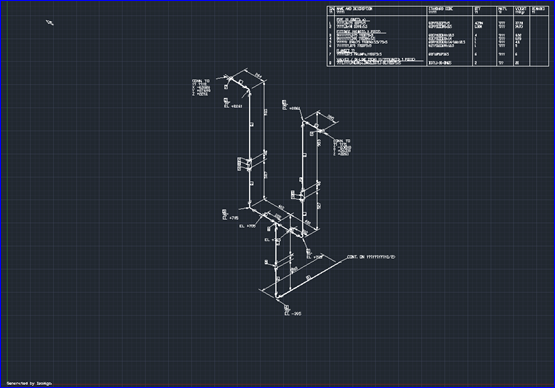

IsoAlgo可以根據PCF文件生成DXF格式的ISO圖紙，如下圖所示：
關于IsoAlgo的更多信息請參考：
http://m.shnenglu.com/eryar/archive/2014/04/27/206729.html
IsoAlgo3d主要用來將PCF中的信息以三維的方式展現，如下圖所示：

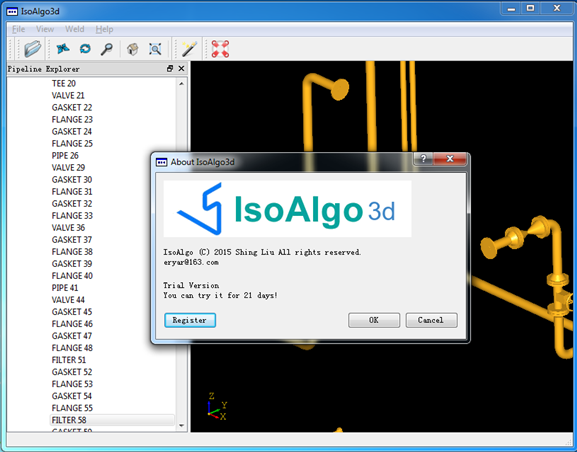

Figure 1 IsoAlgo3d GUI
主要功能如下：
1.可以同時打開一個或多個PCF文件；
2.提供方便地視圖操作功能，如平移、旋轉和縮放；
3.添加焊點功能；

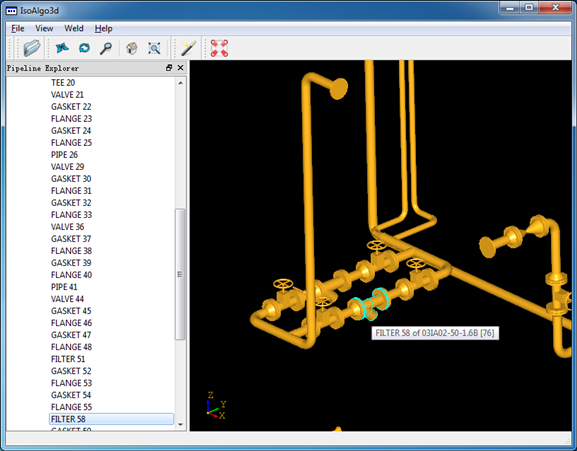

Figure 2 Pipeline in IsoAlgo3d

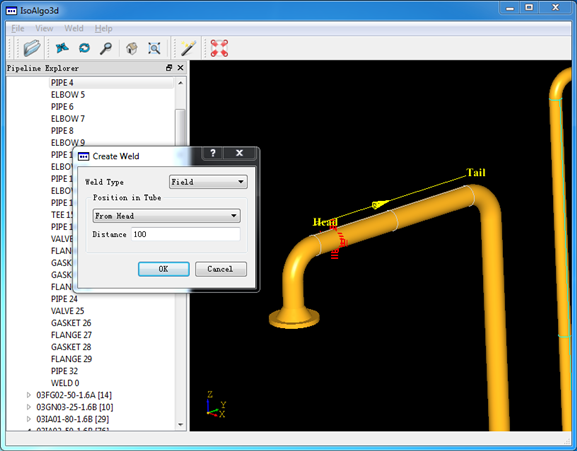

Figure 3 Create Weld in IsoAlgo3d
