Zoom to Point by PDMS PML
eryar@163.com
在PDMS中Centre on Selection的功能一定要選擇一個有position屬性的element，有人想不選擇element直接縮放到指定的坐標點，通過打開跟蹤其代碼，實現了這個一樣函數z2p，直接調用此函數，并輸入需要縮放的坐標值，就可以將指定點作為視圖中心啦。
Figure 1.1 Centre on Selection

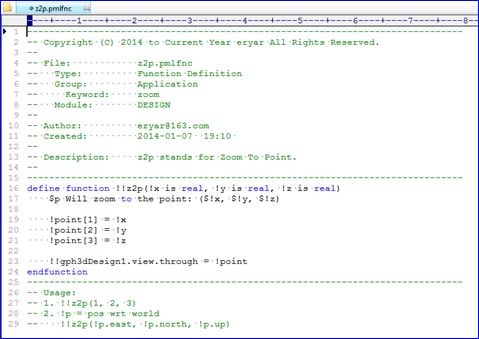

PML實現代碼如下圖所示，PML程序的配置方法可以通過搜索《AVEVA PML快速入門引導》，其中有詳細說明。
程序的使用方法為在命令窗口（Command Window）中輸入命令：
!!z2p(100, 200, 300)
其他使用方法如下圖所示：

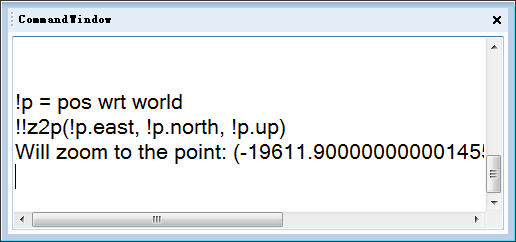

Figure 1.2 Use z2p to Zoom to the Current Element
使用中有任何問題，都可以與我聯系，郵箱：eryar@163.com 。
