IsoAlgo --- End Type
eryar@163.com
ISOGEN中使用兩個字符來表示端形式。如果端部形式未指定，在ISOGEN中會出現錯誤，或者會出現不可預知的結果。
ISOGEN uses end types with 2 characters. If an end type is not specified, ISOGEN does not know the end type, an error will occur, or the result becomes unpredictable.
Figure 1 End Type in ISOGEN
所以根據這個信息可知，符號的方向可以確定了。如法蘭的兩端的連接形式為FL和BW：
根據端部形式就可以確定法蘭符號的方向了。
調整方向后的符號如下圖所示：

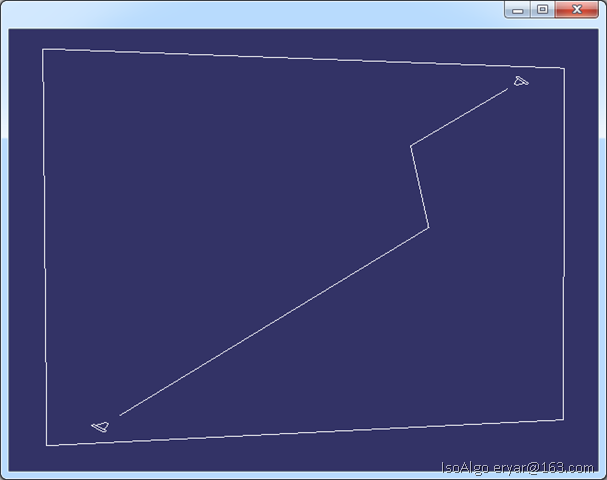

Figure 2 Piping Isometric Drawing generated by IsoAlgo in OpenSceneGraph
