在管路軸測圖中，除了管子以外，其他部件都是以一個符號表示，而不是三維模型中的實體模型的比例投影。符號通過SKEY來區別。為了對符號的統一處理，可以使用符號模板來簡化。即每個符號都包含以下幾部分：

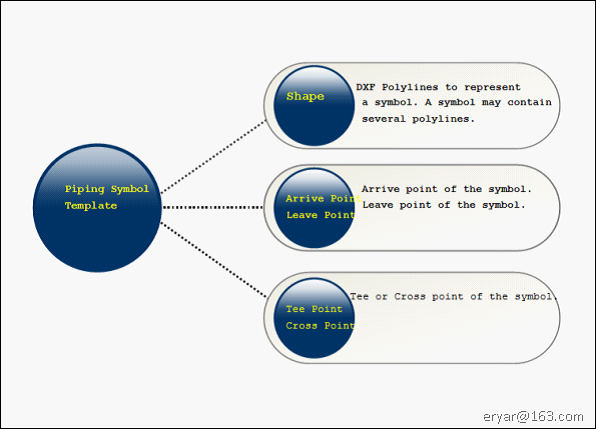

Figure 1 Piping Symbol Template
符號在模板中都是在正交的二維坐標系中，通過坐標系變換，將符號可以畫在任意坐標系中。以下以一個法蘭的符號為例來說明。下圖所示為一個法蘭的符號模板：

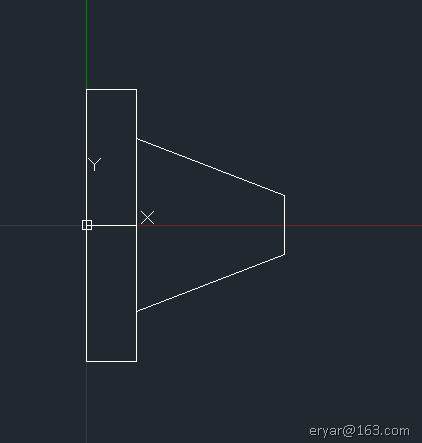

Figure 2 Flange Symbol
通過坐標系變換，可以將直角坐標系的符號模板轉換為所需要的坐標系中。如下圖所示為將法蘭符號模板變換坐標系后的圖形：

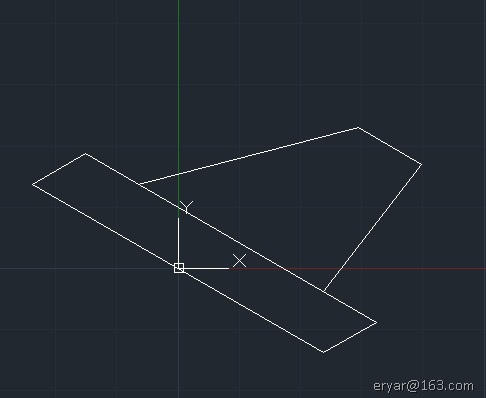

Figure 3 Flange in SouthWest isometric projection plane made by u Axis and v Axis

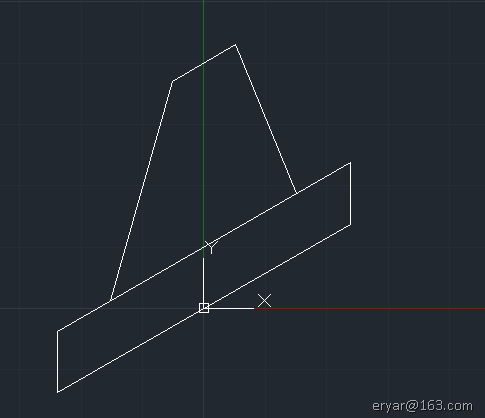

Figure 4 Flange in SouthWest isometric projection plane made by v Axis and u Axis

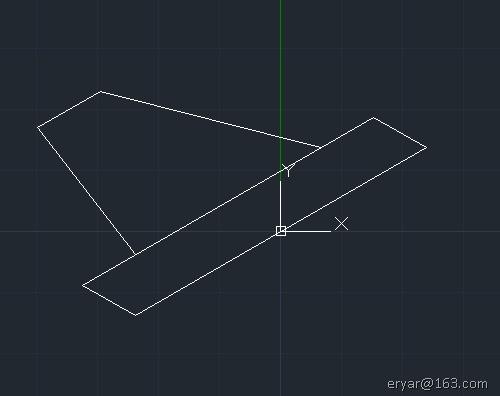

Figure 5 Flange in SouthWest isometric projection plane made by w Axis and u Axis
解決符號模板的軸測投影問題后，仍然有其他問題需要確定。如下圖所示為一管路的三維模型：

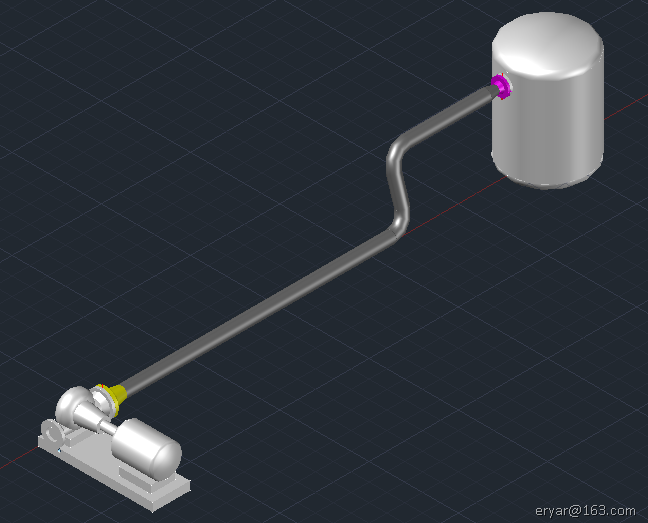

Figure 6 Piping 3D Model in AutoCAD Plant 3D

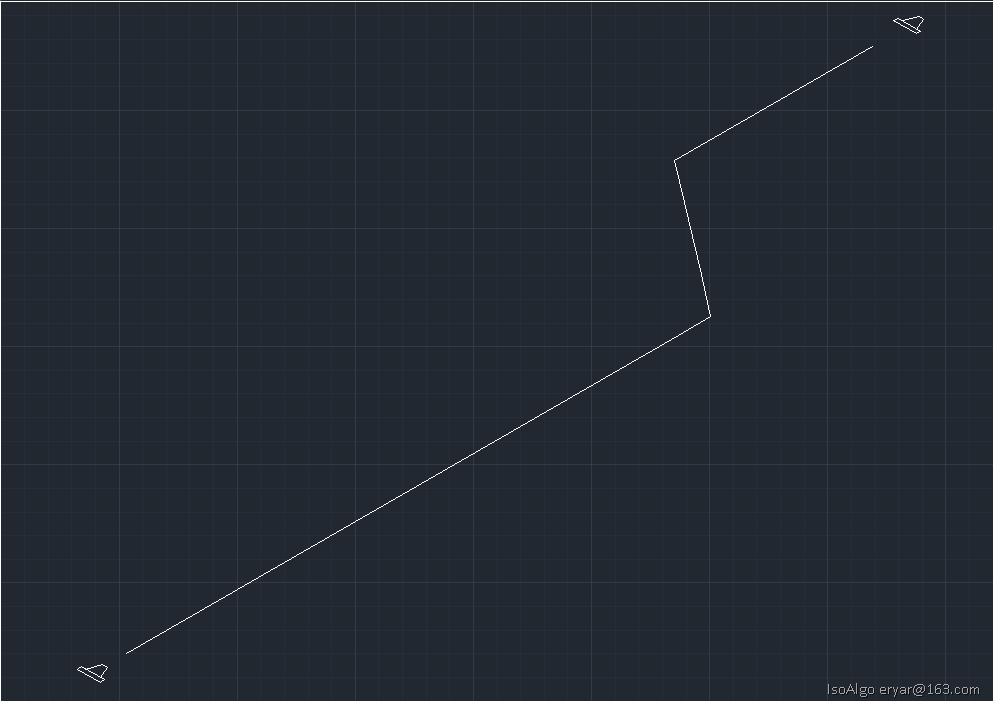

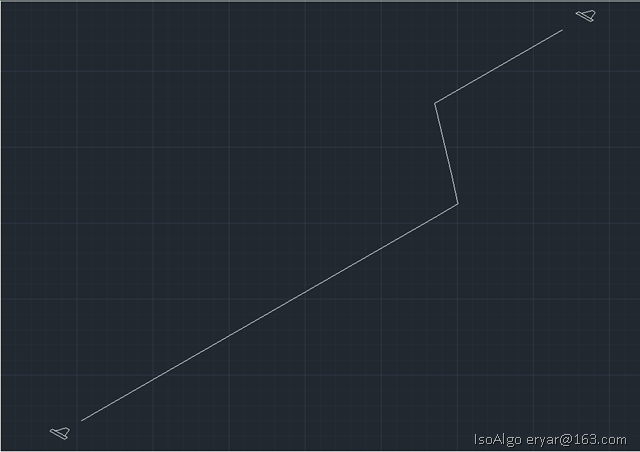

Figure 7 Piping Isometric Drawing Generated by IsoAlgo

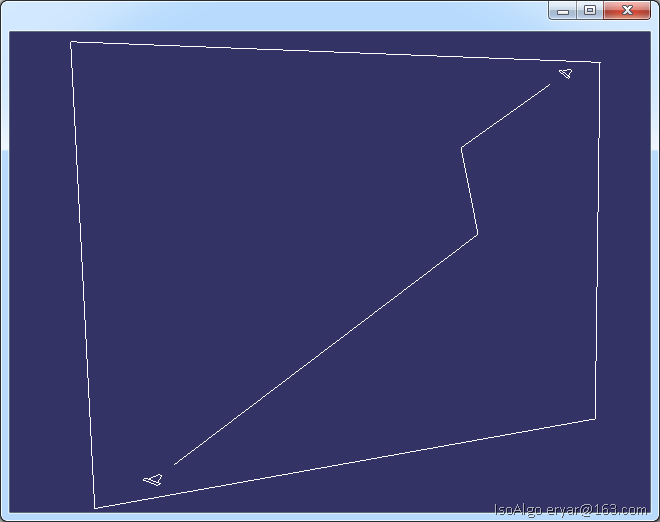

Figure 8 Piping Isometric Drawing Generated by IsoAlgo in OpenSceneGraph
由上圖可知，雖然符號模板的投影問題解決了，但是還存在符號投影后的連接問題及方向問題。如上圖中右上角的法蘭與容器相連，
法蘭應與圖中方向相反才是正確的方向。處理好這些問題后，就可以專心來做無比例化。
