Multi-Plate Modeling and Draft in AVEVA Marine

AM中多聯復板建模和出圖

eryar@163.com Shanghai 200136, China

Abstract: Use parametric component method to create multi-plate model in Outfitting module, and create sketches of the multi-plate in Draft module, for automatic creating sketches in Draft module need write customized program by PML (AVEVA Programmable Macro Language). And also discuss the detail of Piping Component creation.

Keywords: AVEVA Marine, Outfitting; Multi-Plates; PML; Component Database; Paragon

1. 引言

國內AVEVA Marine的部件數據庫中只有單聯復板，即只是一塊圓鋼板，如圖1所示。對于多聯復板，暫時還沒有建模和出圖的方法，所以船上多聯復板的建模用單聯復板代替。若要把管子零件圖上的單聯復板改成多聯復板時，就只有手工改動，不僅要改動管子零件圖，還要改動相應的材料表，工作量很大。

經過對可變參數部件建庫方法和用PML在Draft出圖的學習，實現了多聯復板的建模和出圖功能，并統計出材料。

圖1 部件庫中的復板

2. 創建可變參數復板

以雙聯復板為例，說明變參數部件庫的創建方法。

a) 首先進入AVEVA Marine的部件庫定義模塊Paragon，創建一個SECTION用來存放多聯復板，命名為Multi-Plates，再創建一個CATE命名為Double-Plates，創建后的Paragon中的數據結構如圖2所示：

圖2 雙聯復板數據結構

b)然后，為雙聯復板創建參數。本例創建了以下參數，也可根據需要增加。如圖3所示。

1. Nominal Bore ——通徑；

2. Outside Diameter ——外徑；

3. Connection Type ——連接形式；

4. Hole Offset ——兩個開孔的上下位置偏差；

5. Hole Distance ——兩個開孔之間距離；

6. Left Hole Diameter ——左邊開孔孔徑；

7. Right Hole Diameter ——右邊開孔孔徑；

8. Plate Radius ——復板兩邊圓半徑；

9. Plate Length ——復板長度（去掉兩個復板半徑）；

10. Plate Thickness ——復板厚度；

圖3 雙聯復板參數

c) 創建部件（SCOM）。創建部件時選擇General Component，如圖4所示，并輸入相應的數據，如圖5所示：

圖4 創建雙聯復板部件

圖5 輸入雙聯復板參數

d) 創建點集（PTSE）。為了讓兩個開孔隨著管子間距而變化，需要用一個可變的點來實現。這里用P3來實現，P1和P2點都位于P0點，只是方向相反。P3的定義如圖6所示：

圖6 可變點P3定義

其中，P3點為Cartesian P-point(PTCAR)，其PY、PZ中為數據集中數據，這將導致P3的Y、Z方向上位置可根據輸入的尺寸來變化。數據集的創建稍后再說，可先都使用輸入的參數值，最后再將參數值改為可變的數據集中的數據。

創建了三個特征點P1、P2、P3，創建后的數據結構如圖7所示。

圖7 雙聯復板點集數據結構

e) 創建形集（GMSE）。為了使形集簡單，本例中只使用了一個拉伸體SEXT和兩個負圓柱來開孔NLCY，數據結構如圖8所示。

圖8 雙聯復板形集數據結構

其中，一個開孔NLCY定位于P1點，另一個開孔NLCY定位于P3點上，如下圖所示。

f) 創建數據集（Data Set）。為了方便，應創建與參數對應的數據集。創建數據后如圖9所示：

圖9 雙聯復板數據集

創建完數據集后，部件SCOM還不能使用，需要把數據集與部件關聯起來，手動將SCOM的Dtref屬性設置為創建的數據集。設置好后SCOM如圖10所示：

圖10 設置部件SCOM的數據集Dtref

因為創建的數據集中的數據DATA的序號與參數PARAM對應，所以將點集（PTSE）、形集（GMSE）中原先使用參數PARAM的地方都改為DESP，序號不變，這樣一個可變尺寸的雙聯復板的圖形就創建完成了。

g) 創建材料描述（SDTE）。根據情況創建材料描述。如圖11所示：

圖11 雙聯復板材料描述

最后，通過CATVIEW將這個雙聯復板加到一個規格書SPEC中，就可以在Design中使用了。模型效果如圖12所示：

圖12 雙聯復板在Design中效果

若需要更改復板尺寸，只需選擇復板，再通過菜單Modify->Properties即可修改屬性，出現修改尺寸對話框，如圖13所示：

圖13 修改雙聯復板尺寸

修改尺寸也可以通過點擊文本框旁邊的量尺寸的小圖標在模型中直接量取，如可直接量取兩個開孔之間的間距。只有被關聯的尺寸的更改會影響到模型，其它未關聯的尺寸的更改不會影響模型。因此，使用可變參數的方法來制作多聯復板還是很方便的。

3．多聯復板出圖

這樣做的部件雖然可以像法蘭等其它部件一樣，和管子零件圖一起出，如圖14所示，但是并沒有加工復板所需要的尺寸，當然可手動加上一個復板的規格，這樣就有些麻煩了。因此，通過對DRAFT模塊中出圖命令的學習，利用PML編寫一個復板出圖專用程序。圖中包含復板加工所需要的所有尺寸標注。

圖14 管子出圖

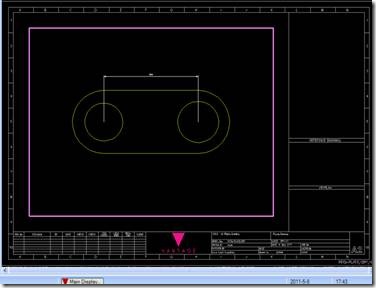

圖15 雙聯復板出圖

4. 多聯復板匯料

利用PML統計一個ZONE或SITE中復板只需要統計部件PCOM，設置一些判別條件即可識別出哪些PCOM是復板，并根據復板的參數自動得出復板的規格信息，再將復板規格信息設置到PCOM的某個屬性中，就可以很方便統計出復板的材料。

5．結論

通過多聯復板的可變參數建部件庫，可以實現多聯復板的建模、出圖和統計材料，使設計更輕松、高效。若有任何意見建議，歡迎通過郵箱 eryar@163.com 與我交流。
