Pipe Isometric Drawing Symbol Keys
管路軸測圖部件符號
eryar@163.com
一、概述 Introduction
每個部件在軸測圖上都是用符號來表示的。根據國家標準GB/T6567中規定的繪制符號的基本原則摘抄幾條如下：
l 管路系統中常用的圖形符號是按形象化、簡化、清晰和便于計算機繪圖、手工繪圖及縮微復制等要求制訂的；
l 未作規定的管路系統中的圖形符號可根據本標準的原則組合或派生；
l 在應用時，圖形符號的大小可適當地按比例放大或縮?。?
Key的中文字面意思是鍵。但是聯系上下文，此處的Key與哈希表（Hash Table）中的Key之意相通，理解為關鍵字更貼切。因此，Symbol Key只是個代號，可以通過它找到相應的符號。
在AVEVA的Isodraft模塊中提供了一系列的大量的默認部件符號以供使用。部件符號是通過Catalogue數據庫中的DTEXT的SKEY屬性使部件與符號關聯上。
在AVEVA PDMS Draft的Isodraft Symbol Administration模塊中，可以創建自定義的部件符號。其中有些選項也是與國家標準相吻合的。
圖1 自定義符號
其中 ：
l Spindle體現了組合的原則，AVEVA提供的Spindle有幾種，如下圖所示；
l Scale體現了可對圖形符號進行縮放的原則；

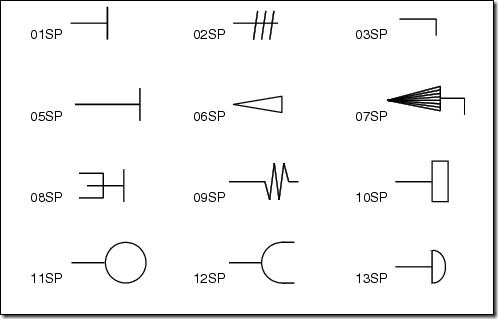

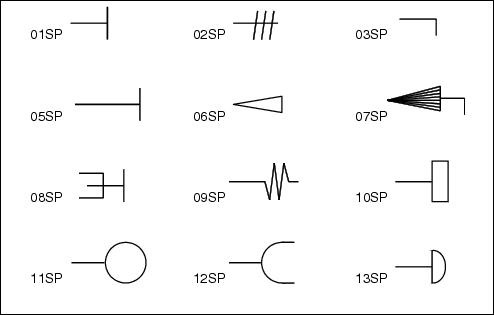

圖2 The Standard Spindle Shapes and their SKEYs
二、部件的符號 Symbols of the Piping Components
可以將按管路水平時繪制的部件符號作為模板（Template），經過軸測投影及坐標軸變換后，可以得到任何位置的符號表示。摘抄部分管件的符號如下圖所示：

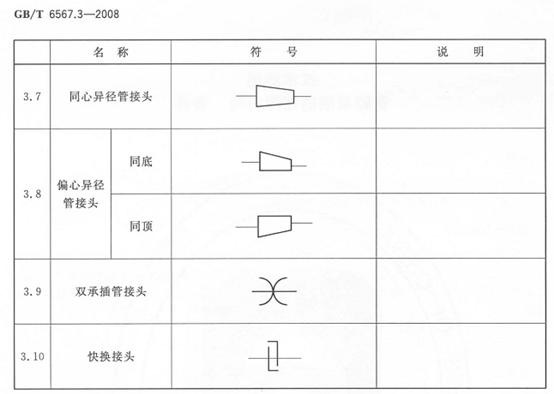

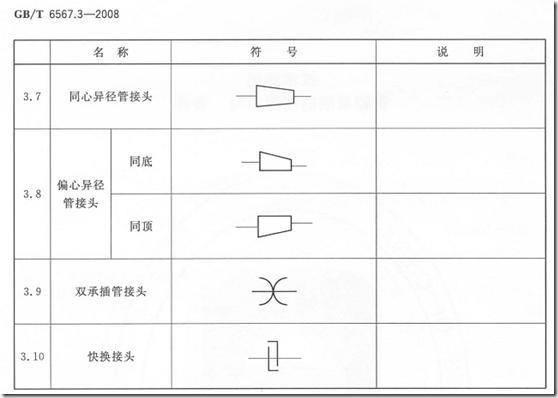

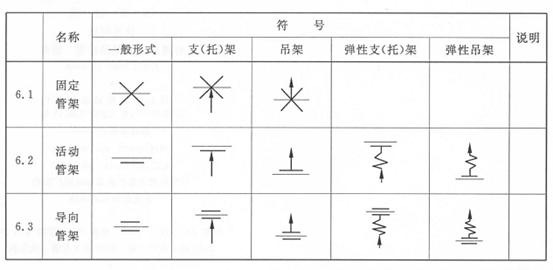

圖3 Standard Symbols of some Piping Components

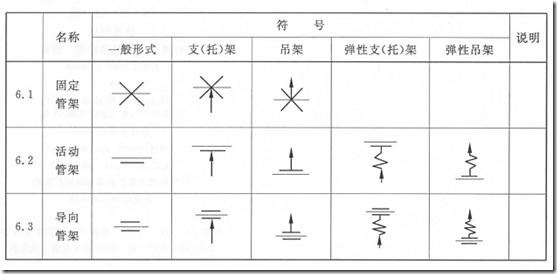

圖4 Standard Symbols of some Piping Components
圖5 Standard Symbols of some Piping Components

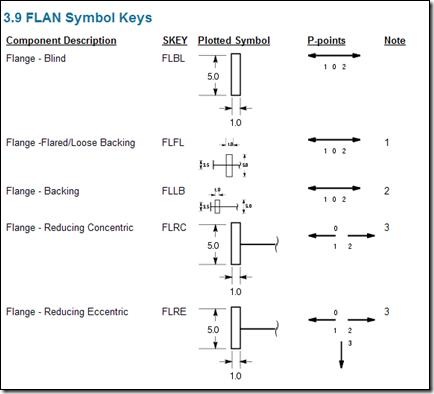

AVEVA的Isodraft中提供的部件符號摘抄部分如下圖6所示。其中，也有對部件定義時連接點編號的要求。通過對連接點的約定，可以使對符號的采用統一的方式處理。這樣便于程序的擴展。這樣的設計滿足軟件設計一個重要原則：開放—封閉原則（The Open-Closed Principle，簡稱OCP）。即是說軟件實體（類、模塊、函數等）應該可以擴展，但是不可修改。這個原則有兩個特征：對于擴展是開放的（Open for extension）；對于更改是封閉的（Closed for modification）。
我們在做任何系統時，需求不可能一開始就確定下來并不變化，這是不現實的。既然需求是一定會變化的，那么怎么來設計我們的程序，使其來坦然面對需求的改變。設計的軟件相對容易修改，不至于說，新需求一來，就要把整個程序推倒重來。怎么樣的設計才能面對需求的改變卻可以保持相對穩定，從而使得系統可以在第一個版本后不斷推出新的版本呢？開放—封閉給出了答案。
開放—封閉原則是面向對象設計的核心所在。遵循這個原則可以帶來面向對象技術所聲稱的巨大好處：可維護、可擴展、可復用、靈活性好。開發人員應該僅對程序中呈現出頻繁變化的那些部分做出抽象，然而，對于應用程序中的每個部分都刻意地進行抽象同樣不是一個好主意。拒絕不成熟的抽象和抽象本身一樣重要。

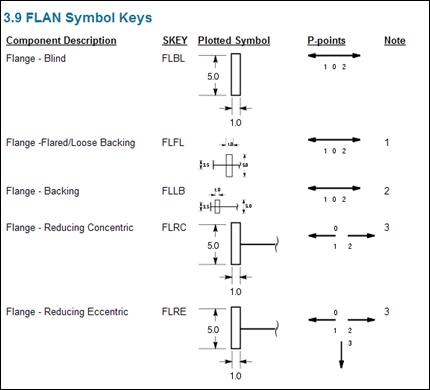

圖6 Standard Symbols of some Piping Components In Isodraft
三、數據結構 Data Structure

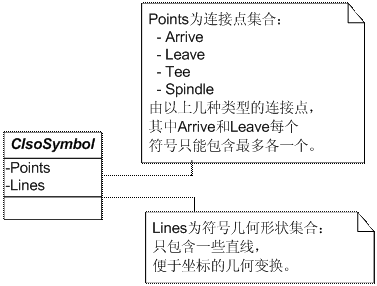

總結符號的特點得出，符號包含兩部分：連接點集合和幾何形狀集合。如下圖7所示：
圖7 The Data Structure of the Symol
四、自定義部件符號的實現 User-Defined Symbols

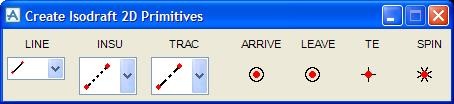

AVEVA中的部件符號自定義的實現通過下面的窗口來完成，如圖8所示：
圖8 Create Isodraft 2D Primitives
通過畫線、定義ARRIVE、LEAVE等連接點來完成符號的定義。定義完成后生成的樹形結構如圖9所示：

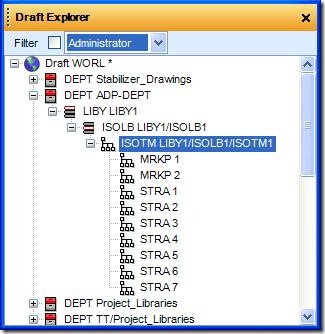

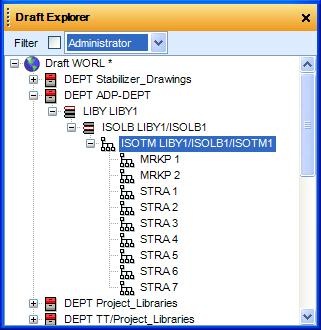

圖9 The members of the Isodraft Symbol Template Explorer
五、結論 Conclusion
通過對部件符號特點的總結和抽象，得出了便于程序統一處理的數據結構，為程序的易擴展、靈活性提供基礎。經過設計之后，應該滿足開放—封閉原則。
eryar
Pudongxin Shanghai China
2012-09-23
