Graphics View提供了一個界面，它既可以管理大數量的定制2D graphical items，又可與它們交互，有一個view widget可以把這些項繪制出來，并支持旋轉與縮放。這個柜架也包含一個事件傳播結構，對于在scene中的這些items,它具有雙精度的交互能力。Items能處理鍵盤事件，鼠標的按，移動、釋放、雙擊事件，也可以跟蹤鼠標移動。Graphics View使用BSP樹來提供對item的快速查找，使用這種技術，它可以實時地繪制大規模場景，甚至以百萬items計。Graphics View在Qt 4.2中被引用，它替代了它的前輩QCanvas。

Graphics View的體系結構

Graphics View提供的是一種類似于Qt model-view的編程。多個views可以監視同一個場景，而場景包含多個具有多種幾何外形的items。
場景
QGraphicsScene 表示Graphics View中的場景，它有以下職責：
為管理大量的items提供一個快速的接口。
傳播事件到每個item。
管理item的狀態，例如選擇，焦點處理。
提供未經變換的渲染功能，主要用于打印。
場景作為QGraphicsItem對象的容器。通過調用QgraphicsScene::addItem()把這些Items加入到場景中。可以使用眾多的查找函數來獲取特定的items。QGraphicsScene:items()與它的許多重載函數可獲取那些與點、矩形，多邊形，向量路徑等相交或是有包含有關系的items。QGraphicsScene::itemAt()返回特定上最頂端的item。所有的item查找函數都以出棧序列返回（也就是說，第一個返回的是最頂端的，最后一個返回的是最底端的）。
QGraphicsScene  scene;
QGraphicsRectItem  *rect=scene.addRect(QRectF(0,0,100,100));
QGraphicsItem  *item=scene.itemAt(50,50);
//item==rect;
QGraphicsScene的事件傳播結構會把場景事件投遞到items，也管理多個items之間的傳遞。假如場景收到了鼠標在某個位置press事件，場景會把這個事件投遞給處在那個位置的item。QGraphicsScene也管理某種item狀態，像選擇與焦點。你可以通過調用QGraphicsScene::setSelectionArea()來選擇items，它需要提供一個任意的形狀為參數。這個函數也作為在QGraphicsView實現橡皮筋選擇功能的一個基礎。為得到這些已經被選擇的items,調用QGraphicsScene::selectedItem()。另一個狀態處理是是否一個item擁有鍵盤輸入焦點。你可以調用QGraphicsScene::setFocusItem()或QGraphics::setFocus()來設定焦點，也可用QGraphicsScene::focusItem()來得到當前擁有焦點的那個item。最后，QGraphicsScene允許你通過調用QGraphicsScene::render()函數把部分場景送到繪圖設備進行渲染。
視圖

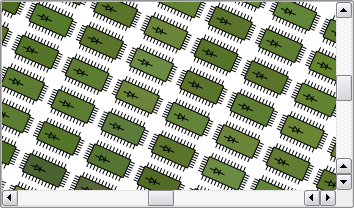

QGraphicsView提供了視圖部件，它可視化場景中的內容。你可以聯結多個視圖到同一個場景，對這個相同的數據集提供幾個視口。視口部件是一個滾動區域，它提供了滾動條以對大場景進行瀏覽。為了使用OpenGL,你應該調用QGraphicsView::setViewport()來把一個QGLWidget設為視口。視圖從鍵盤，鼠標接收輸入事件，在發送這些事件到場景之前，會對這些事件進行適當?shù)姆g（把事件坐標轉換成對應的場景坐標）。
利用轉換矩陣，QGraphicsView::matrix(),視圖可變換場景的坐標系統。這允許高級的導航特性，如縮放，旋轉。為了方便，QGraphicsView也提供了在視圖與場景之間進行坐標轉換的函數：QGraphicsView::mapToScene(),QGraphicsView::mapForScene()。

The Item
QGraphicsItem 是場景中圖形items的基類。Graphics View 提供了一些標準的、用于典型形狀的items。像矩形(QGraphicsRectItem),橢圓（QGraphicsEllipseItem),文本(QGraphicsTextItem),當你寫定制的item時，那些最有用的一些QGraphicsItem特性也是有效的。除此這外，QGraphicsItem支持以下特性：
*鼠標按、移動、釋放、雙擊事件，鼠標懸停事件，滾輪事件，彈出菜單事件。
*鍵盤輸入焦點，鍵盤事件。
*拖拽
*組，包括父子關系，使用QGraphicsItemGroup
*碰撞檢測
Items如同QGraphicsView一樣，位于本地坐標系，它也為item與場景之間，item與item之間的坐標轉換提供許多工具函數。而且，也像QGraphicsView一樣，它使用矩陣來變換它的坐標系統：QGraphicsItem::matrix()。它對旋轉與縮放單個的Item比較有用。
Items可以包含別的items(孩子）。父items的轉換被它的子孫所繼承。然而，它的所有函數（也就是，QGraphicsItem::contains(),QGraphicsItem::boundingRect(),QGraphicsItem::collidesWith()),不會積累這些轉換，依然在本地坐標下工作。
QGraphicsItem通過QGraphicsItem::shape()，QGraphicsItem::collideWith())來支持碰撞檢測。這兩個都是虛函數。從shape()返回你的item的形狀（以本地坐標QPainterPath表示），QGraphicsItem會為你處理所有的碰撞檢測。假如你想提供自己的碰撞檢測，你應該重新實現QGraphicsItem::collideWith()。
