陰影技術
Ogre支持兩種主流的動態陰影技術，模板(stencil)陰影與紋理(texture)陰影,每一種都有兩個變體：modulative 與additive。這四種技術完全兼容固定函數圖形流水線，因此不需要可編程GPU支持。然而，可利用GPU程序進行加速。在場景中只有使用一種陰影技術，應該在場景渲染這前進行陰影技術相關設置（最好是在創建場景管理器之間）。通過調用SceneManager::setShadowTechnique()來設置技術，參數指定技術的具體類型。陰影技術缺省情況下被關閉。對于物體，投射與接收陰影可以在材質中控制，也可以控制物體自己對自己投射。由于模板陰影算法的本質特征，透明半透明的物體要么全部投射實心陰影要么根本不投影影，不可能得到半透明的陰影。而使用紋理陰影技術則可以。燈不能用來投射陰影。
模板陰影算法
模板陰影算法原理上來講比較簡單：從光源的角度看一個可以投射陰影的物體，可以看到物體最外輪廓的
形狀，把這個輪廓沿光的方向延伸，形成一個空間體，就是所謂的陰影錐(shadow volume),很顯然，如果一
個物體被這個陰影錐包圍，那么這個物體就處于前面那個物體所投射的陰影中了。既然陰影錐是通過延伸的方式來增長的，那么可以在延伸方向對錐體的延伸范圍作出控制。在延伸方向上，有一端不能延伸，另外一端的延伸范圍控制按照下面兩個規則。第一，如果使用可編程圖形硬件，頂點程序可以對頂點進行無限延伸。第二，如果使用固定函數圖形流水線，延伸的范圍由光線衰減設置(點光源和聚光燈）或使用
SceneManager::setShadowDirectionalLightExtrusionDistance()來控制。在不使用加速圖形硬件的情況下，應該盡量避免物體離光源過近，這樣會產生過于寬的陰影錐，導致不正確的陰影效果。根據算法原理，產生的陰影邊界非常明顯：一個像素要么在陰影中，要么不在。這帶來的好處是，即使陰影錐的延伸距離很大，也不會影響精度?？梢灾v這種技術產生的陰影是一種“硬陰影"。紋理陰影技術可以”軟化“陰影。使用模板陰影技術需要邊列表(edge lists),標準的轉換工具在產生二進制mesh文件時會創建邊列表，如果沒有，在程序中也可以用Mesh::buildEdgeList()來產生。因為有時候，我們會代碼的方式來生成mesh,如果這時我們想使用模板陰影技術，那么就要確保產生出邊列表數據。如果邊列表數據不存在，那么ogre會認為你不希望這個物體投射陰影。
模板陰影優化
Ogre能進行一些一般的優化。例如可使用硬件加速，可能通過光的方向與范圍來檢測它是否會對平截頭體
(frustum)產生影響，從面避免了計算那些不必要的陰影幾何體。ogre支持雙面模板，stencil-wrapping擴展，
這些都能阻止不必要的原型安裝(primitive setup)與驅動過載(driver overhead)。ogre使用相對廉價的Z-pass算法代替Z-Fail算法（當Z－Fail算法不必要時，假如相機處于一個陰影錐中，使用Z-pass算法會有問題，這種情況下應該使用Z-fail算法）。

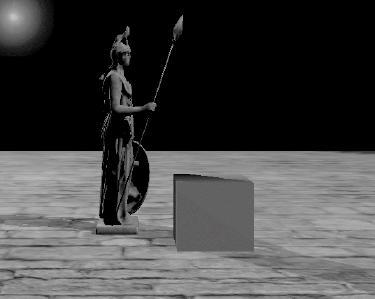

陰影錐不受封閉幾何的影響。在下圖中，

衛兵投射到地板上，投射的范圍內有個封閉的箱子（此例中設定箱子不投射陰影）。根據現實世界的經驗，箱子上會有衛兵投射的陰影，如圖中所示。但光線經過箱子阻擋后應該不再前進，也就是說陰影錐經過箱子阻擋后不應該延伸了，于是箱子后面的地板上不應該再出現衛兵的陰影（真實世界中出現箱子的陰影，但是此例設定箱子不產生陰影)。圖中的地板上出現了衛兵投射的陰影，這說明了陰影不會受到延伸方向上物體的影響。
在屏幕上看不到的物體也可以把陰影投影到可視的平截頭體(view frustum)中。雖然看不到，但是這些物體
也必須得被渲染，渲染他們純粹是為了得到產生陰影的相關數據。在不使用硬件加速的情況下，盡量避免物體離光源過近。
紋理陰影
紋理陰影算法的基本原理是：首先從光源的角度觀察場景，把觀察到結果渲染到一個紋理，紋理中只保存
深度值（深度緩沖中的值）。這樣做的意義是，在紋理中保存了場景中的物體與光源之間的最短距離。然后從相機的角度進行正常渲染場景，計算每個像素與光源的距離,并與紋理對應的值進行比較，如果大于，那么說明它不是光線方向上離光源的最近的，會有陰影產生。/*可以有點疑惑，每個需要測試的像素如何與紋理中的像素一一對應呢？還是按照生成紋理圖的原理，需要把測試頂點的位置坐標，轉換到光源為視點的空間，也就是說從光源的角度，看看頂點應該在哪里。這樣就可以一一對應比較了。當然這僅僅是為了比較的目的，真正渲染時頂點還是要先轉換到視空間中(從相機角度看)*/。
紋理陰影速度上要比模板陰影算法快，但因為陰影被渲染到紋理中，而紋理具有確定的解析度，因此當陰影被擴展，拉伸時，效果會較差，如產生鋸齒邊等。
因為使用了紋理內存，因此它的尺寸決定了紋理陰影數的上限。ogre中可以管理一幀中可以使用的陰影紋理數：SceneManager::setShadowTextureCount()。每個光源都需要一個紋理。假如指定的紋理數少于光源數，ogre采用”先來先服務“的原則分配紋理。假如不能增加紋理尺寸來提高視覺效果，最好減小投射陰影的距離。陰影不會突然終結，ogre會淡化紋理陰影的邊緣阻止有陰影與無陰影之間劇烈過渡。可以控制淡化半徑。
Modulative陰影混合
正常場景渲染的顏色與陰影的顏色相乘來創建暗的、表示陰影的顏色。這種方法有從已經渲染的場景中”減去“光照影響的效果。陰影區域一律變暗，與進入陰影區的光線數無關。當有多個光源產生的陰影區
重疊時，陰影會非常暗，視覺效果很差。
Additive Shadow Masking
Modulative的方法是通過影響陰影區實現的。而Additive方法是只對處于光照中的區域有影響，對陰影區沒
有影響。這樣陰影區會受到別的光源的影響而變得稍亮，而相互重疊的陰影區也不會更暗。
ogre會把一個通道分為三個通道.
Ambietn,應用環境光到場景中，在這個通道沒有紋理被渲染。
?Diffuse and specular, 這個通道對每個燈都渲染一次，當前燈產生的陰影區域不受影響。其余的區域與場景進行混合。同樣也不使用任何貼花紋理。
Decal。紋理被應用到前面累積的顏色上。

?
