本文圖片來自 Ricky Ho 的博文
MongoDB 構架（
MongoDB Architecture），這是個一聽就感覺很寬泛的話題，但是作者在文章中確實對 MongoDB 由內至外的
架構進行了剖析。本文截取了其文章中的幾張重點架構示意圖片進行簡單描述。希望對大家有用。

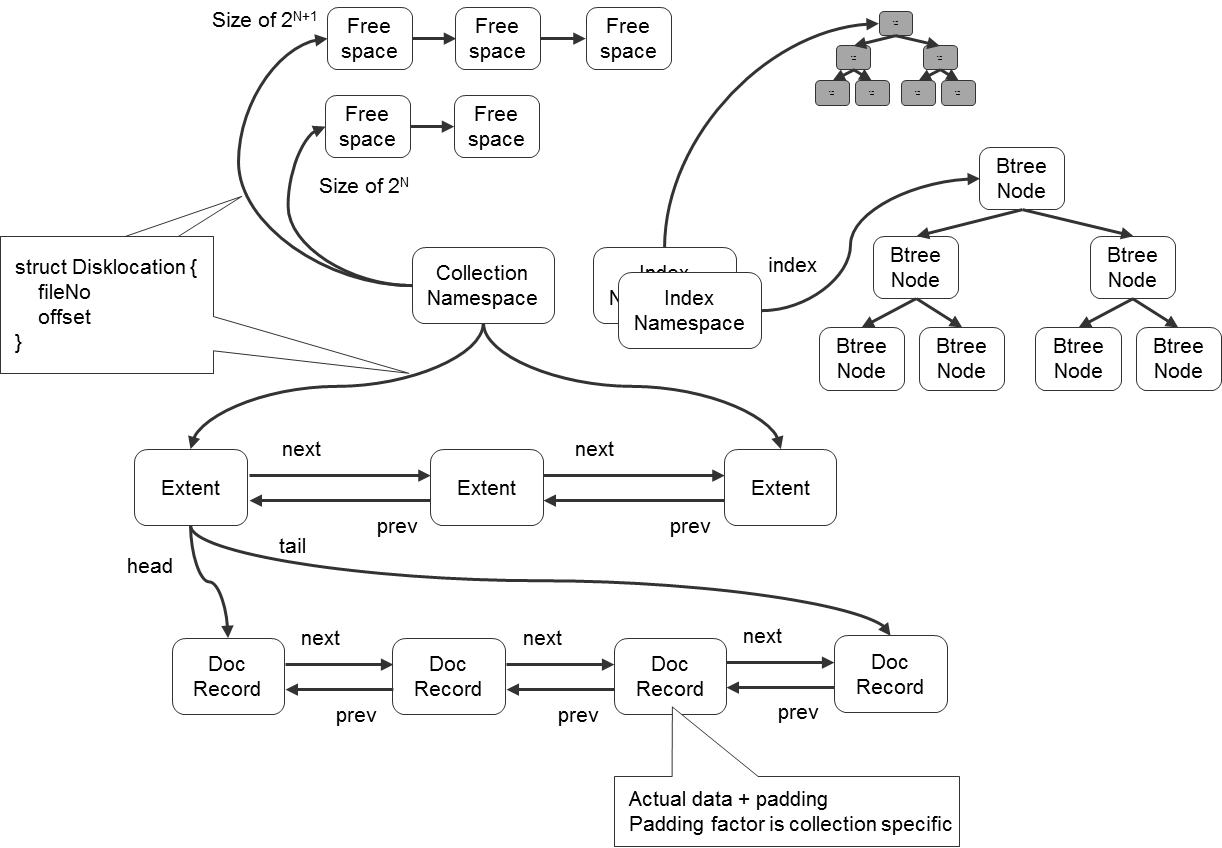

MongoDB 數據文件內部結構
- MongoDB 在數據存儲上按命名空間來劃分，一個 collection 是一個命名空間，一個索引也是一個命名空間
- 同一個命名空間的數據被分成很多個 Extent，Extent 之間使用雙向鏈表連接
- 在每一個 Extent 中，保存了具體每一行的數據，這些數據也是通過雙向鏈接連接的
- 每一行數據存儲空間不僅包括數據占用空間，還可能包含一部分附加空間，這使得在數據 update 變大后可以不移動位置
- 索引以 BTree 結構實現

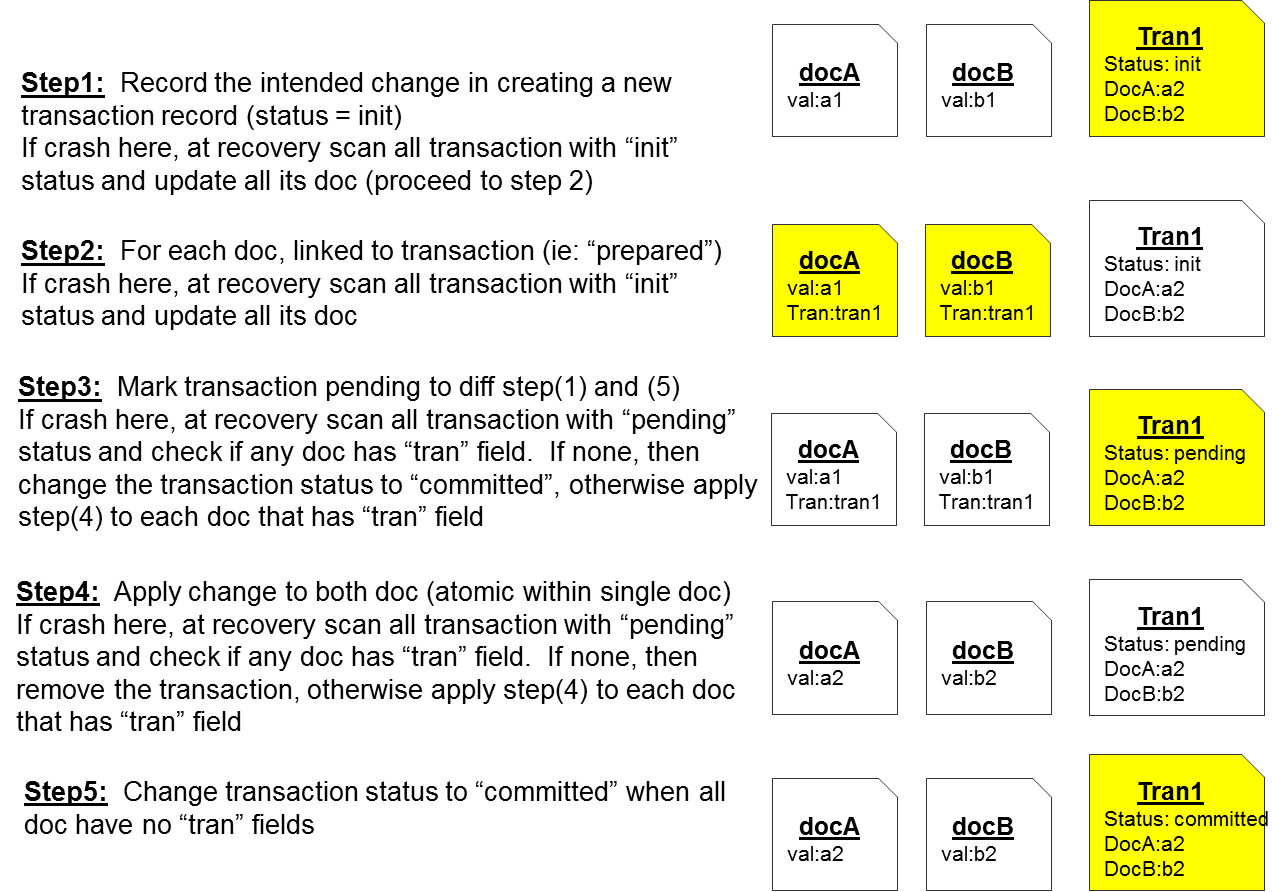

在 MongoDB 中實現事務
眾所周知，MongoDB 只支持對單行記錄的原子性修改，并不支持對多行數據的原子操作。但是通過上圖中的變態操作，實際你也可以自己實現事務。其步驟如圖所未：
- 第 1 步：先記錄一條事務記錄，將要修改的多行記錄的修改值寫到里面，并設置其狀態為 init（如果這時候操作中斷，那么在重新啟動時，會判斷到他處于 init 狀態，從而將其保存的多行修改操作應用到具體的行上）
- 第 2 步：然后更新具體要修改的行，將剛才寫的事務記錄的標識寫到它的 tran 字段中
- 第 3 步：將事務記錄的狀態從 init 變成 pending（如果在這時候操作中斷，那么在重新啟動時，會判斷到它的狀態是 pending 的，這時候查看其所有對應的多條要修改的記錄，如果其 tran 有值，那么就進行第 4 步，如果沒值，說明第 4 步已經執行過了，直接將其狀態從 pending 變成 commited 了就行）
- 第 4 步：將需要修改的多條記錄的相應值修改了，并且 unset 掉之前的 tran 字段
- 第 5 步：將事務記錄那一條的狀態從 pending 變成 commited，事務完成
其實上面的步驟并不罕見，在支持事務的 DBMS 中，其事務原子性提交的保證大多都與上面類似。其實事務記錄的 tran 那條記錄，就類似于這些 DBMS 中的 redolog 一樣。

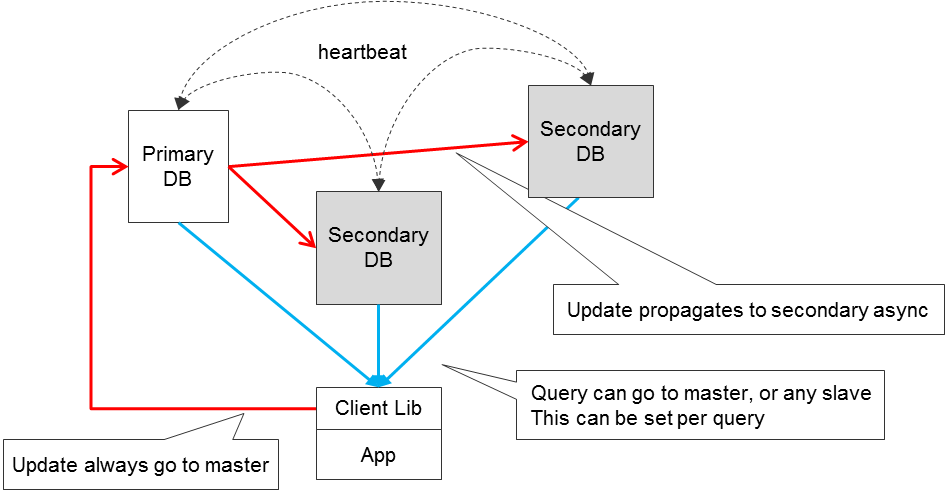

MongoDB 數據同步
上圖是 MongoDB 采用 Replica Sets 模式的同步流程
- 紅色箭頭表示寫操作寫到 Primary 上，然后異步同步到多個 Secondary 上
- 藍色箭頭表示讀操作可以從 Primary 或 Secondary 任意一個上讀
- 各個 Primary 與 Secondary 之間一直保持心跳同步檢測，用于判斷 Replica Sets 的狀態

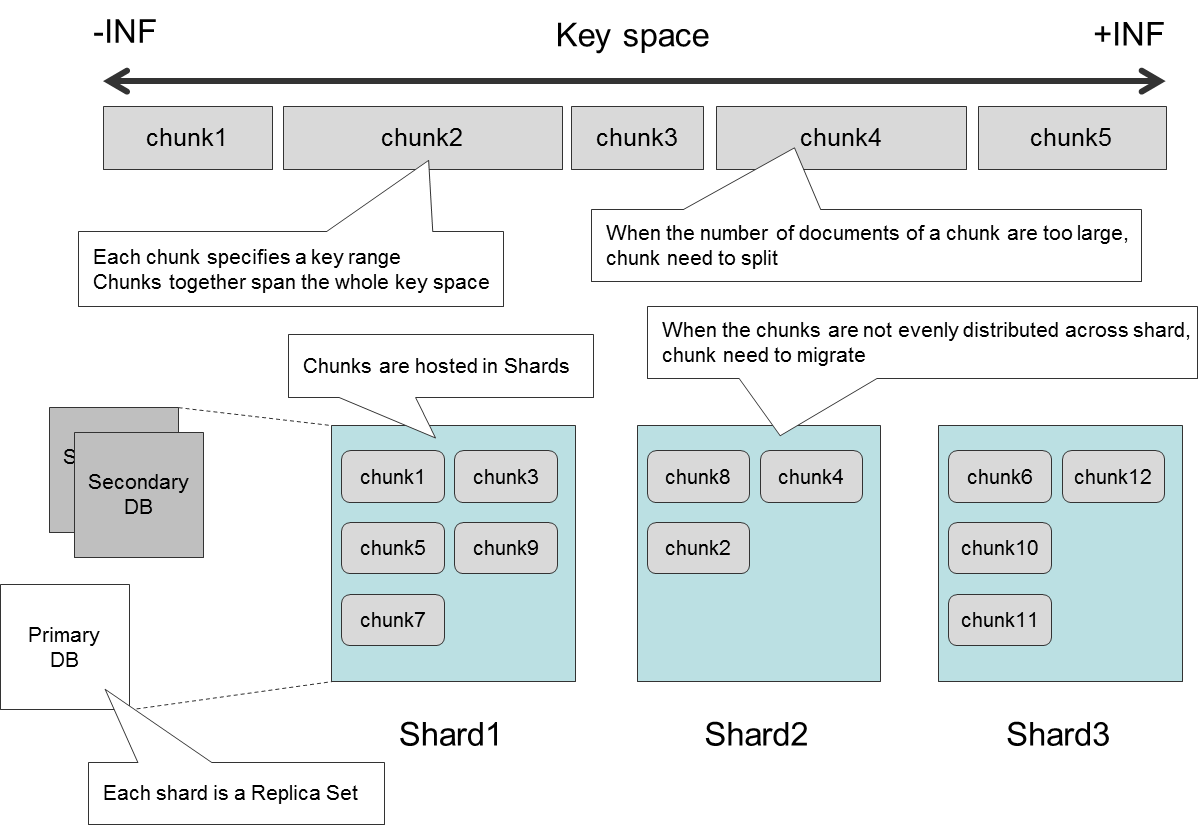

分片機制
- MongoDB 的分片是指定一個分片 key 來進行，數據按范圍分成不同的 chunk，每個 chunk 的大小有限制
- 有多個分片節點保存這些 chunk，每個節點保存一部分的 chunk
- 每一個分片節點都是一個 Replica Sets，這樣保證數據的安全性
- 當一個 chunk 超過其限制的最大體積時，會分裂成兩個小的 chunk
- 當 chunk 在分片節點中分布不均衡時，會引發 chunk 遷移操作

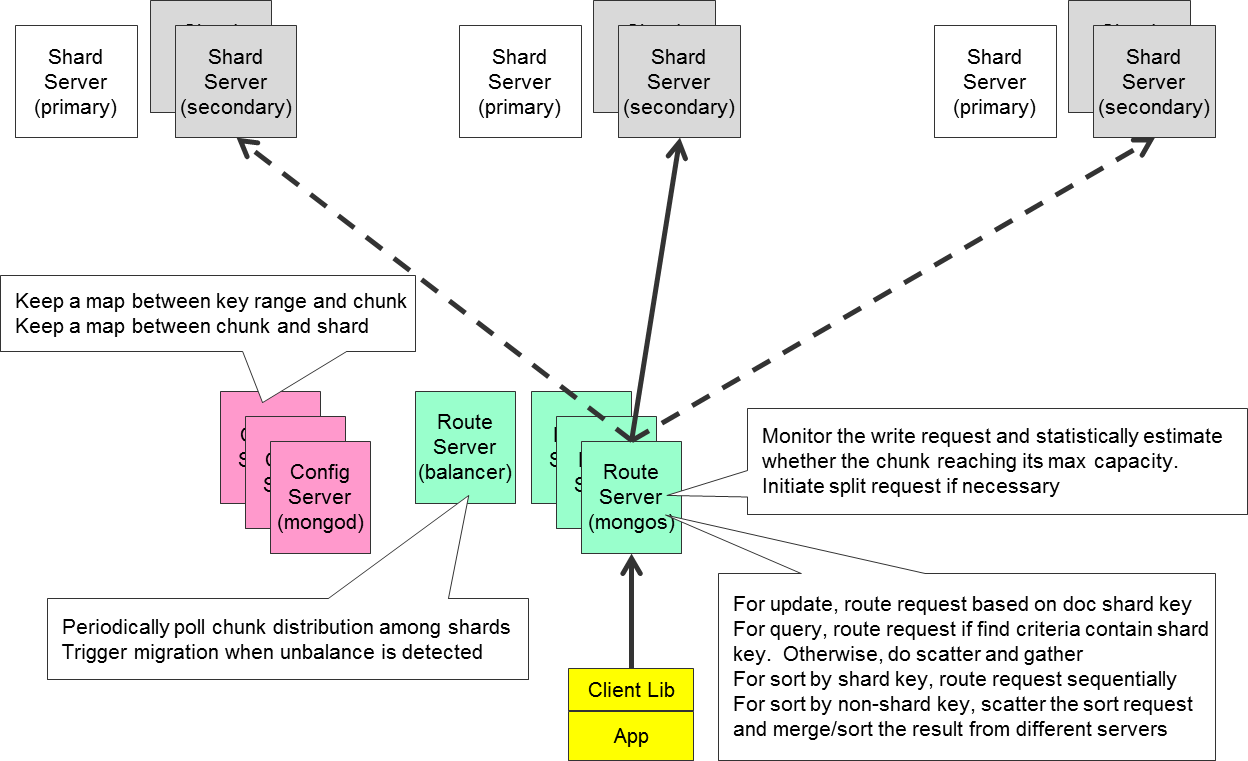

服務器角色
上面講了分片的標準，下面是具體在分片時的幾種節點角色 - 客戶端訪問路由節點 mongos 來進行數據讀寫
- config 服務器保存了兩個映射關系，一個是 key 值的區間對應哪一個 chunk 的映射關系，另一個是 chunk 存在哪一個分片節點的映射關系
- 路由節點通過 config 服務器獲取數據信息，通過這些信息，找到真正存放數據的分片節點進行對應操作
- 路由節點還會在寫操作時判斷當前 chunk 是否超出限定大小，如果超出，就分列成兩個 chunk
- 對于按分片 key 進行的查詢和 update 操作來說，路由節點會查到具體的 chunk 然后再進行相關的工作
- 對于不按分片 key 進行的查詢和 update 操作來說，mongos 會對所有下屬節點發送請求然后再對返回結果進行合并
更多詳細內容請看原文：MongoDB Architecture
