引言

CRC的全�U�CؓCyclic Redundancy Check�Q�中文名�U�Cؓ循环冗余校验。它是一�c�重要的�U�性分�l�码�Q�编码和解码�Ҏ��单，��错和�U�错能力强，在通信领域�q�泛地用于实现差错控制。实际上�Q�除数据通信外，CRC在其它很多领域也是大有用武之地的。例如我们读软盘上的文�g�Q�以及解压一个ZIP文�g�Ӟ��偶尔会碰�?#8220;Bad CRC”错误�Q�由此它在数据存储方面的应用可略见一斑�?/p>

差错控制理论是在代数理论基础上徏立�v来的。这里我们着��g��介绍CRC的算法与实现�Q�对原理只能捎带说明一下。若需要进一步了解线性码、分�l�码、��@环码、纠错编码等斚w��的原理，可以阅读有关资料�?/p>

利用CRC�q�行��错的�q�程可简单描�q�Cؓ�Q�在发送端�Ҏ��要传送的k位二�q�制码序列，以一定的规则产生一个校验用的r位监�? �?CRC�?�Q�附在原始信息后边，构成一个新的二�q�制码序列数共k+r位，然后发送出厅R��在接收端，�Ҏ��信息码和CRC码之间所遵��@的规则进行检验，�? ��定传送中是否出错。这个规则，在差错控制理��Z��U�Cؓ“生成多项�?#8221;�?/p>

1 代数学的一般性算�?/strong>

在代数编码理��Z��Q�将一个码�l�表�C�Zؓ一个多��式�Q�码�l�中各码元当作多��式的系数。例�?1100101 表示�?br>1·x⁶+1·x⁵+0·x⁴+0·x³+1·x²+0·x+1�Q�即 x⁶+x⁵+x²+1�?/p>
讄��码前的原始信息多��式为P(x)�Q�P(x)的最高幂�ơ加1�{�于k�Q�生成多��式为G(x)�Q�G(x)的最高幂�ơ等于r�Q�CRC多项式�ؓR(x)�Q�编码后的带CRC的信息多��式为T(x)�?/p>
发送方�~�码�Ҏ��Q�将P(x)乘以xr(卛_��应的二进制码序列左移r�?�Q�再除以G(x)�Q�所得余式即为R(x)。用公式表示�?br>T(x)=x^rP(x)+R(x)

接收方解码方法：��T(x)除以G(x)�Q�如果余��Cؓ0�Q�则说明传输中无错误发生�Q�否则说明传输有误�?/p>
举例来说�Q�设信息码�ؓ1100�Q�生成多��式�?011�Q�即P(x)=x³+x²�Q�G(x)=x³+x+1�Q�计��CRC的过�E��ؓ

x^rP(x) x³(x³+x²) x⁶+x⁵ x
-------- = ---------- = -------- = (x³+x²+x) + --------
G(x) x³+x+1 x³+x+1 x³+x+1

�?R(x)=x。注意到G(x)最高幂�ơr=3�Q�得出CRC�?10�?/p>
如果用竖式除法，计算�q�程�?/p>

1110
-------
1011 /1100000 (1100左移3�?
1011
----
1110
1011
-----
1010
1011
-----
0010
0000
----
010

因此�Q�T(x)=(x⁶+x⁵)+(x)=x⁶+x⁵+x, �?1100000+010=1100010

如果传输无误�Q?/p>

T(x) x⁶+x⁵+x
------ = --------- = x³+x²+x,
G(x) x³+x+1

无余式。回头看一下上面的竖式除法�Q�如果被除数�?100010�Q�显然在商第三个1�Ӟ��p��除尽�?/p>
上述推算�q�程�Q�有助于我们理解CRC的概��c��但直接�~�程来实��C��面的��法�Q�不仅繁琐，效率也不高。实际上在工�E�中不会直接�q�样去计��和验证CRC�?/p>
下表中列��Z��一些见于标准的CRC资料�Q?/p>

名称

生成多项�?nbsp;

��记式^*

应用举例

CRC-4

x⁴+x+1



ITU G.704

CRC-12

x¹²+x¹¹+x³+x+1





CRC-16

x¹⁶+x¹²+x²+1

1005

IBM SDLC

CRC-ITU^**

x¹⁶+x¹²+x⁵+1

1021

ISO HDLC, ITU X.25, V.34/V.41/V.42, PPP-FCS

CRC-32

x³²+x²⁶+x²³+...+x²+x+1

04C11DB7

ZIP, RAR, IEEE 802 LAN/FDDI, IEEE 1394, PPP-FCS

CRC-32c

x³²+x²⁸+x²⁷+...+x⁸+x⁶+1

1EDC6F41

SCTP

* 生成多项式的最高幂�ơ项�p�L��是固定的1�Q�故在简记式中，��最高的1�l�一��L��了，�?4C11DB7实际上是104C11DB7�?br> ** 前称CRC-CCITT。ITU的前�w�是CCITT�?/pre>

4.CRC��法的实�?br>---------------
要用�E�序实现CRC��法�Q�考虑对第2节的镉K��法做一下变换，依然是M = 11100110�Q�G = 1011�Q?br>其系数r�?�?br>
             11001100                      11100110000
         -------------                     1011
    1011 )11100110000                      -----------
          1011.......                       1010110000
          ----.......                      1010110000
           1010......                      1011
           1011......        ===>          -----------
           ----......                       001110000
              1110...                      1110000
              1011...                      1011
              ----...                      -----------
               1010..                       101000
               1011..                      101000
               ----                        1011
                  100 <---校验�?nbsp;         -----------
                                            00100
                                            100           <---校验�?br>
�E�序可以如下实现�Q?br>    1)��Mx^r的前r位放入一个长度�ؓr的寄存器�Q?br>    2)如果寄存器的首位�?�Q�将寄存器左�U?�?��Mx^r剩下部分的MSB�U�d��寄存器的LSB)�Q?br>      再与G的后r位异或，否则仅将寄存器左�U?�?��Mx^r剩下部分的MSB�U�d��寄存器的LSB)�Q?br>    3)重复�W?步，直到M全部Mx^r�U�d��寄存器；
    4)寄存器中的值则为校验码�?nbsp;

用CRC16-CCITT的生成多��式0x1021�Q�其C代码(本文所有代码假定系�l��ؓ32位，且都在VC6�?br>�~�译通过)如下�Q?/font>

unsigned short do_crc(unsigned char *message, unsigned int len)
{
    int i, j;
    unsigned short crc_reg;

    crc_reg = (message[0] << 8) + message[1];
    for (i = 0; i < len; i++)
    {
        if (i < len - 2)
            for (j = 0; j <= 7; j++)
            {
                if ((short)crc_reg < 0)
                    crc_reg = ((crc_reg << 1) + (message[i + 2] >> (7 - i))) ^ 0x1021;
                else
                    crc_reg = (crc_reg << 1) + (message[i + 2] >> (7 - i));
            }
         else
            for (j = 0; j <= 7; j++)
            {
                if ((short)crc_reg < 0)
                    crc_reg = (crc_reg << 1) ^ 0x1021;
                else
                    crc_reg <<= 1;
            }
    }
    return crc_reg;
}

昄��Q�每�ơ内循环的行为取决于寄存器首位。由于异或运��满��交换率和结合律�Q�以及与0�?br>或无影响�Q�消息可以不�U�d��寄存器，而在每次内��@环的时候，寄存器首位再与对应的消息�?br>异或。改�q�的代码如下�Q?/font>

unsigned short do_crc(unsigned char *message, unsigned int len)
{
    int i, j;
    unsigned short crc_reg = 0;
    unsigned short current;

    for (i = 0; i < len; i++)
    {
        current = message[i] << 8;
        for (j = 0; j < 8; j++)
        {
            if ((short)(crc_reg ^ current) < 0)
                crc_reg = (crc_reg << 1) ^ 0x1021;
            else
                crc_reg <<= 1;
            current <<= 1;
        }
    }
    return crc_reg;
}

以上的讨��Z��Q�消息的每个字节都是先传输MSB�Q�CRC16-CCITT标准却是按照先传输LSB�Q�消�?br>右移�q�寄存器来计��的。只需��代码改成判断寄存器的LSB�Q�将0x1021按位颠倒后(0x8408)�?br>寄存器异或即可，如下所�C�：

unsigned short do_crc(unsigned char *message, unsigned int len)
{
    int i, j;
    unsigned short crc_reg = 0;
    unsigned short current;

    for (i = 0; i < len; i++)
    {
        current = message[i];
        for (j = 0; j < 8; j++)
        {
            if ((crc_reg ^ current) & 0x0001)
                crc_reg = (crc_reg >> 1) ^ 0x8408;
            else
                crc_reg >>= 1;
            current >>= 1;
        }
    }
    return crc_reg;
}

该算法��用了两层循环�Q�对消息逐位�q�行处理�Q�这��h��率是很低的。�ؓ了提高时间效率，�?br>常的思想是以�I�间换时间。考虑到内循环只与当前的消息字节和crc_reg的低字节有关�Q�对�?br>��法做以下等效�{换：

unsigned short do_crc(unsigned char *message, unsigned int len)
{
    int i, j;
    unsigned short crc_reg = 0;
    unsigned char index;
    unsigned short to_xor;

    for (i = 0; i < len; i++)
    {
        index = (crc_reg ^ message[i]) & 0xff;
        to_xor = index;
        for (j = 0; j < 8; j++)
        {
            if (to_xor & 0x0001)
                to_xor = (to_xor >> 1) ^ 0x8408;
            else
                to_xor >>= 1;
        }
        crc_reg = (crc_reg >> 8) ^ to_xor;
    }
    return crc_reg;
}

现在内��@环只与index相关了，可以事先以数�l��Ş式生成一个表crc16_ccitt_table�Q��?br>to_xor = crc16_ccitt_table[index]�Q�于是可以简化�ؓ�Q?/font>

unsigned short do_crc(unsigned char *message, unsigned int len)
{
    unsigned short crc_reg = 0;

    while (len--)
        crc_reg = (crc_reg >> 8) ^ crc16_ccitt_table[(crc_reg ^ *message++) & 0xff];

    return crc_reg;
}

crc16_ccitt_table通过以下代码生成�Q?/font>

int main()
{
    unsigned char index = 0;
    unsigned short to_xor;
    int i;

    printf("unsigned short crc16_ccitt_table[256] =\n{");
    while (1)
    {
        if (!(index % 8))
            printf("\n");

        to_xor = index;
        for (i = 0; i < 8; i++)
        {
            if (to_xor & 0x0001)
                to_xor = (to_xor >> 1) ^ 0x8408;
            else
                to_xor >>= 1;
        }
        printf("0x%04x", to_xor);

        if (index == 255)
        {
            printf("\n");
            break;
        }
        else
        {
            printf(", ");
            index++;
        }
    }
    printf("};");
    return 0;
}

生成的表如下�Q?/font>

unsigned short crc16_ccitt_table[256] =
{
0x0000, 0x1189, 0x2312, 0x329b, 0x4624, 0x57ad, 0x6536, 0x74bf,
0x8c48, 0x9dc1, 0xaf5a, 0xbed3, 0xca6c, 0xdbe5, 0xe97e, 0xf8f7,
0x1081, 0x0108, 0x3393, 0x221a, 0x56a5, 0x472c, 0x75b7, 0x643e,
0x9cc9, 0x8d40, 0xbfdb, 0xae52, 0xdaed, 0xcb64, 0xf9ff, 0xe876,
0x2102, 0x308b, 0x0210, 0x1399, 0x6726, 0x76af, 0x4434, 0x55bd,
0xad4a, 0xbcc3, 0x8e58, 0x9fd1, 0xeb6e, 0xfae7, 0xc87c, 0xd9f5,
0x3183, 0x200a, 0x1291, 0x0318, 0x77a7, 0x662e, 0x54b5, 0x453c,
0xbdcb, 0xac42, 0x9ed9, 0x8f50, 0xfbef, 0xea66, 0xd8fd, 0xc974,
0x4204, 0x538d, 0x6116, 0x709f, 0x0420, 0x15a9, 0x2732, 0x36bb,
0xce4c, 0xdfc5, 0xed5e, 0xfcd7, 0x8868, 0x99e1, 0xab7a, 0xbaf3,
0x5285, 0x430c, 0x7197, 0x601e, 0x14a1, 0x0528, 0x37b3, 0x263a,
0xdecd, 0xcf44, 0xfddf, 0xec56, 0x98e9, 0x8960, 0xbbfb, 0xaa72,
0x6306, 0x728f, 0x4014, 0x519d, 0x2522, 0x34ab, 0x0630, 0x17b9,
0xef4e, 0xfec7, 0xcc5c, 0xddd5, 0xa96a, 0xb8e3, 0x8a78, 0x9bf1,
0x7387, 0x620e, 0x5095, 0x411c, 0x35a3, 0x242a, 0x16b1, 0x0738,
0xffcf, 0xee46, 0xdcdd, 0xcd54, 0xb9eb, 0xa862, 0x9af9, 0x8b70,
0x8408, 0x9581, 0xa71a, 0xb693, 0xc22c, 0xd3a5, 0xe13e, 0xf0b7,
0x0840, 0x19c9, 0x2b52, 0x3adb, 0x4e64, 0x5fed, 0x6d76, 0x7cff,
0x9489, 0x8500, 0xb79b, 0xa612, 0xd2ad, 0xc324, 0xf1bf, 0xe036,
0x18c1, 0x0948, 0x3bd3, 0x2a5a, 0x5ee5, 0x4f6c, 0x7df7, 0x6c7e,
0xa50a, 0xb483, 0x8618, 0x9791, 0xe32e, 0xf2a7, 0xc03c, 0xd1b5,
0x2942, 0x38cb, 0x0a50, 0x1bd9, 0x6f66, 0x7eef, 0x4c74, 0x5dfd,
0xb58b, 0xa402, 0x9699, 0x8710, 0xf3af, 0xe226, 0xd0bd, 0xc134,
0x39c3, 0x284a, 0x1ad1, 0x0b58, 0x7fe7, 0x6e6e, 0x5cf5, 0x4d7c,
0xc60c, 0xd785, 0xe51e, 0xf497, 0x8028, 0x91a1, 0xa33a, 0xb2b3,
0x4a44, 0x5bcd, 0x6956, 0x78df, 0x0c60, 0x1de9, 0x2f72, 0x3efb,
0xd68d, 0xc704, 0xf59f, 0xe416, 0x90a9, 0x8120, 0xb3bb, 0xa232,
0x5ac5, 0x4b4c, 0x79d7, 0x685e, 0x1ce1, 0x0d68, 0x3ff3, 0x2e7a,
0xe70e, 0xf687, 0xc41c, 0xd595, 0xa12a, 0xb0a3, 0x8238, 0x93b1,
0x6b46, 0x7acf, 0x4854, 0x59dd, 0x2d62, 0x3ceb, 0x0e70, 0x1ff9,
0xf78f, 0xe606, 0xd49d, 0xc514, 0xb1ab, 0xa022, 0x92b9, 0x8330,
0x7bc7, 0x6a4e, 0x58d5, 0x495c, 0x3de3, 0x2c6a, 0x1ef1, 0x0f78
};

�q�样对于消息unsigned char message[len]�Q�校验码为：
    unsigned short code = do_crc(message, len);
�q�且按以下方式发送出去：
    message[len] = code & 0x00ff;
    message[len + 1] = (code >> 8) & 0x00ff;

接收端对收到的len + 2字节执行do_crc�Q�如果没有差错发生则�l�果应�ؓ0�?/font>

在一些传输协议中�Q�发送端�q�不指出消息长度�Q�而是采用�l�束标志�Q�考虑以下几种差错�Q?br>    1)在消息之前，增加1个或多个0字节�Q?br>    2)消息�?个或多个�q�箋�?字节开始，丢掉1个或多个0�Q?br>    3)在消�?包括校验�?之后�Q�增�?个或多个0字节�Q?
    4)消息(包括校验�?�?个或多个�q�箋�?字节�l�尾�Q�丢�?个或多个0�Q?

昄��Q�这几种差错都检��不出来�Q�其原因��是如果寄存器��gؓ0�Q�处�?消息字节(或位)�Q�寄
存器��g��变。�ؓ了解军_��2个问题，只需寄存器的初值非0卛_��Q�对do_crc作以下改�q�：

unsigned short do_crc(unsigned short reg_init, unsigned char *message, unsigned int len)
{
    unsigned short crc_reg = reg_init;

    while (len--)
        crc_reg = (crc_reg >> 8) ^ crc16_ccitt_table[(crc_reg ^ *message++) & 0xff];

    return crc_reg;
}

在CRC16-CCITT标准中reg_init = 0xffff�Q��ؓ了解军_��2个问题，在CRC16-CCITT标准中将�?br>��出的校验码�?xffff�q�行异或�Q�即�Q?br>    unsigned short code = do_crc(0xffff, message, len);
    code ^= 0xffff;
    message[len] = code & 0x00ff;
    message[len + 1] = (code >> 8) & 0x00ff;

昄��Q�现在接收端�Ҏ��到的所有字节执行do_crc�Q�如果没有差错发生则�l�果应�ؓ某一常�?br>GOOD_CRC。其满��以下关系�Q?br>    unsigned char p[]= {0xff, 0xff};
    GOOD_CRC = do_crc(0, p, 2);
其结果�ؓGOOD_CRC = 0xf0b8�?/font>

��果�?/a> 2010-07-30 17:34 发表评论

c51 串口理解(�?

Fri, 30 Jul 2010 05:38:00 GMT

摘要: 串行接口 8051单片机的通讯方式有两�U�： �q�行通讯:数据的各位同时发送或接收�? 串行通讯:数据一位一位顺序发送或接收�? 串行通讯的方式： ... 阅读全文

��果�?/a> 2010-07-30 13:38 发表评论

c51 串口波特率的计算

Fri, 30 Jul 2010 05:32:00 GMT

波特率计��?/td>

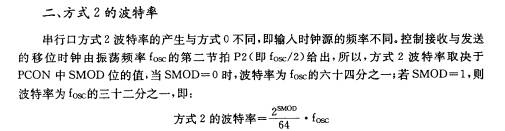

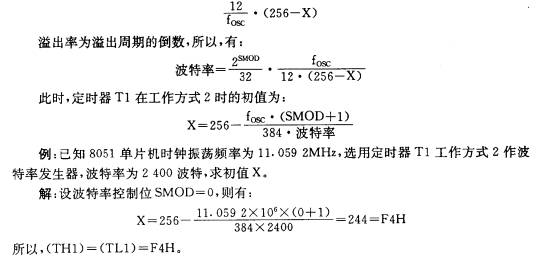

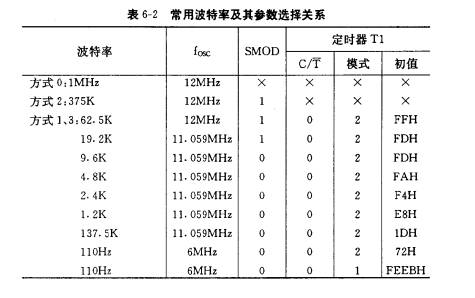

在串行通信�?收发双方对发送或接收的数据速率要有一定的�U�定�Q�我们通过软�g对MCS�?1串行口编�E�可�U�定四种工作方式。其中，方式0和方�?的�L特率是固定的�Q�而方�?和方�?的�L特率是可变的�Q�由定时器T1的溢出率军_��?br> 串行口的四种工作方式对应着三种波特率。由于输人的�U�M��旉��的来源不同，所以，各种方式的�L特率计算公式也不同�? 一、方�?的�L特率方式0�Ӟ��U�M��旉��脉冲�?6(即第6个状态周期，�W?2个节�?�l�出�Q�即每个机器周期产生一个移位时钟，发送或接收一位数据。所以，波特率�ؓ振荡频率的十二分之一�Q��ƈ不受 PCON寄存器中SMOD的媄响，卻I�� 方式0的�L特率�Q�fosc�Q?2 三、方式l和方�?的�L特率方式1和方�?的移位时钟脉冲由定时器T1的溢出率军_��Q�故波特宰由定时器T1�?br> 溢出率与SMOD值同时决定，卻I�� 方式1和方�?的�L特率�Q?SMOD/32·T1溢出�?br> 其中�Q�溢出率取决于计数速率和定时器的预�\|�倹{��计数速率与TMOD寄存器中C�Q�T的状态有兟뀂当C�Q�T�Q?�Ӟ��计数速率�Q�fosc�Q?�Q�当C�Q�T�Q?�Ӟ��计数速率取决于外部输入时钟频率�?br> 当定时器Tl作�L特率发生器��用时�Q�通常选用可自动装入初值模�?工作方式2)�Q�在工作方式2中，TLl作�ؓ计数用，而自动装入的初值放在THl中，设计数初��gؓx�Q�则每过“256一x”个机器周期，定时器T1��׃��产生一�ơ溢出。�ؓ了避免因溢出而引起中断，此时应禁止T1中断。这�Ӟ��溢出周期为： �pȝ��晶振频率选�ؓ11�Q?592MHZ��是��Z��使初��gؓ整数�Q�从而��生精��的波特率�?br> 如果串行通信选用很低的�L特率�Q�可��定时器Tl�\|�于工作方式0或工作方�?�Q�但�?br> �q�种情况下，T1溢出�Ӟ��需用中断服务程序重装初倹{��中断响应时间和执行指��o旉��会��波特率��生一定的误差�Q�可用改变初值的办法加以调整�?br> �?�?列出了各�U�常用的波特率及其初倹{�?/p>

��果�?/a> 2010-07-30 13:32 发表评论

键盘扫描之终�l�者一

Thu, 29 Jul 2010 07:42:00 GMT

static bit isKeyDown(){
    KEY=0x0f;
    if((KEY&0x0f)!=0x0f)
        return 1;
    else return 0;
}
//�U�反转法 �q�回键盘索引
unsigned char KeyScan_XF(){
    unsigned char r=0,c=0;
    if(isKeyDown()){
        delayms(20); //��L���?/span>
        if(isKeyDown()){
            KEY=0x0f;
            switch(KEY){
                case 0x0e:c=0;break;   //�W�一�?/span>
                case 0x0d:c=1;break; //�W�二�?/span>
                case 0x0b:c=2;break;   //�W�三�?/span>
                case 0x07:c=3;break; //�W�四�?/span>
                default:  break;
            }
            KEY=0xf0;//电��^反向
            switch(KEY){
                case 0xe0:r=0;break;   //�W�一�?/span>
                case 0xd0:r=1;break; //�W�二�?/span>
                case 0xb0:r=2;break;   //�W�三�?/span>
                case 0x70:r=3;break; //�W�四�?/span>
                default:  break;
            }

            while(!isKeyDown());//  按键释放�Q�处理长�?/span>
            return  r*4+c+1;
        }
   }
   return 0;
}

//查询�?nbsp;�q�回键盘索引
unsigned char getRorC(){
    KEY&=0x0F;
    KEY|=0x70;     //0111

    if((KEY&0x0f)!=0x0f){
        return 3;
    }

    KEY&=0x0f;
    KEY|=0xB0;       //1011
    if((KEY&0x0f)!=0x0f){
        return 2;
    }

    KEY&=0x0f;
    KEY|=0xD0;   //1101
    if((KEY&0x0f)!=0x0f){
        return 1;
    }

    KEY&=0x0f;
    KEY|=0xE0;  //1110
    if((KEY&0x0f)!=0x0f){
        return 0;
    }
    return -1;//impossible
}
unsigned char KeyScan_CS(){
    unsigned char r=0,c=0;
    if(isKeyDown()){
        delayms(20); //��L���?/span>
        if(isKeyDown()){
            switch(KEY){
                case 0x0e:c=0;break;//�W�一�?/span>
                case 0x0d:c=1;break;//�W�二�?/span>
                case 0x0b:c=2;break;//�W�三�?/span>
                case 0x07:c=3;break;//�W�四�?/span>
                default:break;
            }
            r=getRorC();
            return r*4+c+1;
        }
    }
    KEY=0x0f;

    return 0;
}

��果�?/a> 2010-07-29 15:42 发表评论

c51 外部中断触发�l�验(�?

Thu, 29 Jul 2010 07:37:00 GMT

关于51单片�?#8220;外部中断触发方式”的经验�ȝ��

下面是本��Z��?1单片机的一点经验，写出来分享，��h��评指正�?br>

51单片机的外部中断有两�U�触发方式可选：电��^触发和边沿触发。选择电��^触发�Ӟ��单片机在每个机器周期��查中断源口线�Q�检��到低电�q�I��即置位中断请求标志，�?/span>CPU��h��中断。选择�Ҏ��触发方式�Ӟ��单片机在上一个机器周期检��到中断源口�U��ؓ高电�q�I��下一个机器周期检��到低电�q�I��即置位中断标志，��h��中断�?/span>

�q�个原理很好理解。但应用旉��要特别注意的几点�Q?/font>

1) 电��^触发方式�Ӟ��中断标志寄存器不锁存中断��h��信号。也��是��_��单片机把每个机器周期�?/span>S₅P₂采样到的外部中断源口�U�的电��^逻辑直接赋值到中断标志寄存器。标志寄存器对于��h��信号来说是透明的。这样当中断��h��被阻塞而没有得到及时响应时�Q�将被丢失。换句话��_��要��电��^触发的中断被CPU响应�q�执行，必须保证外部中断源口�U�的低电�q�维持到中断被执行�ؓ止�?/span>因此�?/span>CPU正在执行同��中断或更高��中断期间�Q��生的外部中断源（产生低电�q�I��如果在该中断执行完毕之前撤销�Q�变为高电��^�Q�了�Q�那么将得不到响应，��如同没发生一栗��同��P��?/span>CPU在执行不可被中断的指令（�?/span>RETI�Q�时�Q��生的电��^触发中断如果旉��太短�Q�也得不到执行�?/span>

2) �Ҏ��触发方式�Ӟ��中断标志寄存器锁存了中断��h��。中断口�U�上一个从高到低的跛_��记录在标志寄存器中�Q�直�?/span>CPU响应�q��{向该中断服务�E�序�Ӟ��q��件自动清除。因此当CPU正在执行同��中断�Q�甚��x��外部中断本��n�Q�或高��中断�Ӟ��产生的外部中断（负蟩变）同样��被记录在中断标志寄存器中。在该中断退出后�Q�将被响应执行。如果你不希望这��P��必须在中断退��Z��前，手工清除外部中断标志�?/span>

3) 中断标志可以手工清除。一个中断如果在没有得到响应之前��已�l�被手工清除�Q�则该中断将�?/span>CPU忽略。就如同没有发生一栗��?/span>

4) 选择电��^触发�q�是�Ҏ��触发方式应从�pȝ��使用外部中断的目�?/span>上去考虑�Q�而不是如许多资料上说的根据中断源信号的特性来取舍。比如，有的书上��_��?/span>Keil C51使用技巧及实战》）�Q�就有类似的观点�?/span>

��果�?/a> 2010-07-29 15:37 发表评论

89c51 存储�l�构

Wed, 28 Jul 2010 05:25:00 GMT

ROM�?
Flash ROM,��d��范围000h-fffh=2^12=4k,存放�E�序代码
RAM�?
00h-1fh,32个字�?�?�l�工作寄存器�Q�每�l?个字�?r0-r7,psw寄存器RS0,RS1 2位控制��用哪�l?
20h-2fh,16个字节除了一般RAM功能�?可以�Ҏ��个字节进行位��d��,�?0h的第一位到2fh的最后一位，��d��128�?有固定的位地址;
30h-7fh,80个字�?普通的RAM�?br>80h-ffh,SPR�?��q��21个特�D�寄存器,每个寄存�?�?br>
��d��引脚p0,p2,p0�?位，p2�?�?/span>

��果�?/a> 2010-07-28 13:25 发表评论

proteus中英文元件对照表

Wed, 28 Jul 2010 03:56:00 GMT

Proteus isis 的元件库中英对照

[ 2009-12-2 8:29:00 | By: zydlyq ]

Proteus 元�g名称对照1
元�g名称中文�?说明
7407        驱动�?nbsp;
1N914        二极��?nbsp;
74Ls00        与非�?nbsp;
74LS04        非门
74LS08        与门
74LS390        TTL 双十�q�制计数�?nbsp;
7SEG        4针BCD-LED 输出�?-9 对应�?根线的BCD�?
7SEG        3-8译码器电路BCD-7SEG[size=+0]转换电�\
ALTERNATOR 交流发电�?nbsp;
AMMETER-MILLI mA安培�?nbsp;
AND        与门
BATTERY        甉|��/甉|��l?nbsp;
BUS        �ȝ��
CAP        电容
CAPACITOR 电容�?nbsp;
CLOCK        旉��信号�?nbsp;
CRYSTAL        晶振
D-FLIPFLOP D触发�?nbsp;
FUSE        保险�?nbsp;
GROUND        �?nbsp;
LAMP        �?nbsp;
LED-RED        �U�色发光二极��?nbsp;
LM016L        2�?6列液�?可显�C?�?6列英文字�W�，�?位数据�ȝ��D0-D7�Q�RS�Q�R/W�Q�EN三个控制端口�Q�共14�U�）�Q�工作电压�ؓ5V。没背光�Q�和常用�?602B功能和引脚一��P��除了调背光的二个�U�脚�Q?br>LOGIC ANALYSER 逻辑分析�?nbsp;
LOGICPROBE 逻辑探针
LOGICPROBE[BIG] 逻辑探针用来昄��q�接位置的逻辑状�?
LOGICSTATE 逻辑状�?用鼠标点�?可改变该�Ҏ��q�接位置的逻辑状�?
LOGICTOGGLE 逻辑触发
MASTERSWITCH 按钮手动闭合,立即自动打开
MOTOR        马达
OR        或门
POT-LIN        三引�U�可变电��d��
POWER        甉|��
RES        电阻
RESISTOR 电阻�?nbsp;
SWITCH        按钮手动按一下一个状�?
SWITCH-SPDT 二选通一按钮
VOLTMETER 伏特�?nbsp;
VOLTMETER-MILLI mV伏特�?nbsp;
VTERM        串行口终�?nbsp;
Electromechanical 甉|��
Inductors 变压�?nbsp;
Laplace Primitives 拉普拉斯变换
Memory Ics
Microprocessor Ics
Miscellaneous 各种器�g AERIAL-天线�Q�ATAHDD�Q�ATMEGA64�Q�BATTERY�Q�CELL�Q�CRYSTAL-晶振�Q�FUSE�Q�METER-仪表�Q?
Modelling Primitives 各种仿真器�g 是典型的基本元器模拟�Q�不表示具体型号�Q�只用于仿真�Q�没有PCB
Optoelectronics 各种发光器�g 发光二极��，LED�Q�液晶等�{?
PLDs & FPGAs
Resistors 各种电阻
Simulator Primitives 常用的器�?nbsp;
Speakers & Sounders
Switches & Relays 开养I��l�电器，键盘
Switching Devices 晉��?
Transistors 晶体��（三极��，场效应管�Q?br>TTL 74 series
TTL 74ALS series
TTL 74AS series
TTL 74F series
TTL 74HC series
TTL 74HCT series
TTL 74LS series
TTL 74S series
Analog Ics 模拟电�\集成芯片
Capacitors 电容集合
CMOS 4000 series
Connectors 排��Q�排�?br>Data Converters ADC,DAC
Debugging Tools 调试工具
ECL 10000 Series
------------------------------------------------------------

PROTEUS元�g库元件名�U�及中英对照
AND 与门
ANTENNA 天线
BATTERY 直流甉|��
BELL �?�?
BVC 同��u�늼�接插�?
BRIDEG 1 整流�?二极��?
BRIDEG 2 整流�?集成�?
BUFFER �~�冲�?
BUZZER 蜂鸣�?
CAP 电容
CAPACITOR 电容
CAPACITOR POL 有极性电�?
CAPVAR 可调电容
CIRCUIT BREAKER 熔断�?
COAX 同��u�늼�
CON 插口
CRYSTAL 晶体整荡�?
DB �q�行插口
DIODE 二极��?
DIODE SCHOTTKY �E�_��二极��?
DIODE VARACTOR 变容二极��?
DPY_3-SEG 3�D�LED
DPY_7-SEG 7�D�LED
DPY_7-SEG_DP 7�D�LED(带小数点)
ELECTRO 电解电容
FUSE 熔断�?
INDUCTOR 甉|��
INDUCTOR IRON 带铁芯电�?
INDUCTOR3 可调甉|��
JFET N N沟道场效应管
JFET P P沟道场效应管
LAMP 灯��
LAMP NEDN 赯��?
LED 发光二极��?
METER 仪表
MICROPHONE 麦克�?
MOSFET MOS��?
MOTOR AC 交流甉|��
MOTOR SERVO 伺服甉|��
NAND 与非�?
NOR 或非�?
NOT 非门
NPN NPN三极��?
NPN-PHOTO 感光三极��?
OPAMP �q�放
OR 或门
PHOTO 感光二极��?
PNP 三极��?
NPN DAR NPN三极��?
PNP DAR PNP三极��?
POT 滑线变阻�?
PELAY-DPDT 双刀双掷�l�电�?
RES1.2 电阻
RES3.4 可变电阻
RESISTOR BRIDGE ? 桥式电阻
RESPACK ? 电阻
SCR 晉��?
PLUG ? 插头
PLUG AC FEMALE 三相交流插头
SOCKET ? 插��
SOURCE CURRENT 甉|��?
SOURCE VOLTAGE 电压�?
SPEAKER 扬声�?
SW ? 开�?
SW-DPDY ? 双刀双掷开�?
SW-SPST ? 单刀单掷开�?
SW-PB 按钮
THERMISTOR �늃�调节�?
TRANS1 变压�?
TRANS2 可调变压�?
TRIAC ? 三端双向可控��?
TRIODE ? 三极真空��?
VARISTOR 变阻�?
ZENER ? 齐纳二极��?
DPY_7-SEG_DP 数码��?
SW-PB 开�?nbsp;
----------------------------------------------------------------------

      PROTEUS原理囑օ�器�g库详�l�说�?
Device.lib           包括电阻、电宏V��二极管、三极管和PCB的连接器�W�号
ACTIVE.LIB           包括虚拟仪器和有源器�?br>DIODE.LIB          包括二极��和整流�?br>DISPLAY.LIB       包括LCD、LED
BIPOLAR.LIB       包括三极��?br>FET.LIB                 包括场效应管
ASIMMDLS.LIB    包括模拟元器�?br>VALVES .LIB           包括电子��?br>ANALOG.LIB           包括甉|��调节器、运攑֒�数据采样IC
CAPACITORS.LIB 包括电容
COMS.LIB             包括   4000�p�d��
ECL.LIB                包括ECL10000�p�d��
MICRO.LIB             包括通用微处理器
OPAMP.LIB              包括 �q�算攑֤��?br>RESISTORS.LIB    包括电阻
FAIRCHLD .LIB        包括FAIRCHLD 半导体公司的分立器�g
LINTEC.LIB             包括 LINTEC公司的运��放大器
NATDAC.LIB          包括国家半导体公司的数字采样器�g
NATOA.LIB             包括国家半导体公�?的运��放大器
TECOOR.LIB          包括TECOOR公司�?SCR 和TRIAC
TEXOAC.LIB              包括德州仪器公司的运��放大器和比较器
ZETEX .LIB                 包括ZETEX 公司的分立器�?

��果�?/a> 2010-07-28 11:56 发表评论

keil c51 延时(�?

Wed, 28 Jul 2010 02:58:00 GMT

摘要: EDN博客�_�֍�文章作者：mycaibo Keil C51�E�序设计中几�U�精��g时方�? 摘要实际的单片机应用�pȝ��开发过�E�中�Q�由于程序功能的需要，�l�常�~�写各种延时�E�序�Q��g时时间从数微�U�到数秒不等�Q�对于许多C51开发者特别是初学者编刉��常精��的延时�E�序有一定难度。本文从实际应用出发�Q�讨论几�U�实用的�~�制�_��延时�E�序和计��程序执行时间的�Ҏ��Q��ƈ�l�出各种�Ҏ��使用的详�l�步骤，以便... 阅读全文

��果�?/a> 2010-07-28 10:58 发表评论

Wed, 28 Jul 2010 02:45:00 GMT

#include<reg52.h> //52�p�d��单片机头文�g
#include <intrins.h>
//初始�?/span>

void init(){
    //中断初始�?br>    //IE
    EA=1;//中断��d���?/span>
    ET0=1;//定时�?开�?br>
    //TCON
    TF0=0;
    TR0=1;

    //TMOD
    TMOD=0x01;//定时�?使用,工作方式1

    //初始化预�|��?/span>
    TH0=0x3C;//预��gؓ3c+b0=15536
    TL0=0xB0;

    //
    P1=0x01;
}
void delay1s(){
    #pragma asm
    mov    r5,#08h         ;//1001.401ms
    time1s_1:               mov    r6,#0f4h        ;//125.173ms
    time1s_2:               mov    r7,#0ffh        ;//511us
                            djnz   r7,$
                            djnz   r6,time1s_2
                            djnz   r5,time1s_1
    #pragma endasm
}
void time0(void) interrupt 1 using 2{
     delay1s();
    #pragma asm
    mov a,p1
    rl a
    mov p1,a
    #pragma endasm

}

void main(void){
    init();
    while(1){};
}

初学单片�?��C��学习路程
跑灯闪的旉��间隔不是1s

//头文件intrins.h介绍
内部函数描述
_crol_ 字符循环左移
_cror_ 字符循环右移
_irol_ 整数循环左移
_iror_ 整数循环右移
_lrol_ 长整数��@环左�U?br>_lror_ 长整数��@环右�U?br>_nop_ �I�操�?051 NOP 指��o
_testbit_ ��试�q�清零位8051 JBC 指��o

DSN:http://m.shnenglu.com/Files/guojingjia2006/keil/main.DSN.rar

��果�?/a> 2010-07-28 10:45 发表评论

Keil�~�译模式的选择

Tue, 27 Jul 2010 06:43:00 GMT

Keil Cx51�~�译器提供三条编译模式控制命令：SMALL,COMPACT,LARGE�Q�它们对变量存储器空间的影响如下�?br> SMALL�Q�所有变量都被定义在8051单片机的片内RAM中，对这�U�变量的讉K��速度最快。另外，堆栈也必��M��于片内RAM中，而堆栈的长度是很重要的，实际栈长取决与不同函数的嵌套深度。采用SMALL�~�译模式与定义变量时指定data存储器类型具有相同效果�?br>
COMPACT�Q�所有变量被定义在分��寻址的片外XRAM中，每一��늉�外XRAM的长度�ؓ256字节。这时对变量的访问是通过寄存器间接寻址�Q�MOVX @R0,MOVX @R1�Q�进行的�Q�变量的�?位地址由R0和R1��定�Q�变量的�?位地址由P2口确定。采用这�U�模式时�Q�必��适当改变配置文�gSTARTUP.A51中的�? 敎ͼ�PDATASTART和PDATALEN�Q�同时还必须对uVision2�?#8220;Options选项/BL51 Locator 标签��?Pdata�?#8221;中键入合适的地址参数�Q�以��保P2口能输出所需要的�?位地址。采用COMPACT�~�译模式与定义变量时指定pdata存储器类�? ��h��相同效果�?br>
LARGE�Q�所有变量被定义在片外XRAM中（最大可�?4KB�Q�，使用数据指针DPTR来间接访问变量（MOVX @DPTR�Q�，�q�种�~�译模式�Ҏ��据访问的效率最低，而且��增加程序的代码长度。采用LARGE�~�译模式与定义变量时指定xdata存储器类型具有相同效果�?#8221;
摘自《Keil Cx51 V7.0单片机高�U�语�a��~�程与uVision2应用实践�?img src ="http://m.shnenglu.com/guojingjia2006/aggbug/121393.html" width = "1" height = "1" />

��果�?/a> 2010-07-27 14:43 发表评论
