線程本地存儲TLS(Thread Local Storage)的原理和實現——實現探究

本文為線程本地存儲TLS系列之實現探究。
我們在上一篇線程本地存儲TLS(Thread Local Storage)的原理和實現——分類和原理中曾經說過TLS可以分為兩類：靜態TLS和動態TLS。然后又分別說明了兩者在程序實現時的用法，并且還說明了windows對這兩類TLS的實現原理，我們本文的目的是從底層實現的角度深入探究，深刻理解原理。
先考慮以下兩個問題：
1、在上一篇中，我們說到靜態TLS數據是在編譯時放入.tls節，然后在系統加載程序時，會去尋找.tls節，并且分配一個足夠大的內存空間來存放所有這些靜態TLS變量。那么問題是，當程序加載后，對靜態TLS數據分配的內存空間在哪里呢？用什么來表示呢？
2、在上一篇中，我們說到動態TLS是存放在每一個線程獨立的TLS slot數組中，這個數組的大小是TLS_MINIMUM_AVAILABLE維，那么這個數組在哪里呢？TlsSetValue和TlsGetValue應該就是訪問的這個數組，在取得索引的情況下，如果我們知道這個數組的位置，那么我們是否完全就能拋開上面兩個函數自己讀寫來測試呢？

一、線程環境塊TEB
在給出具體程序之前，我們有必要先討論一下線程環境塊TEB。
我們知道，每個線程都有屬于自己的一系列數據，這些數據就是通過TEB來管理，當然就包括像TLS這樣的線程私有數據。那么TEB的結構是什么樣的呢？在微軟的文檔和頭文件上，我沒有查到TEB完整的信息，不過我們還是可以通過Windbg得到的，以下是TEB的詳細展開信息：

nt!_TEB
0:001> dt -b nt!_TEB
ntdll!_TEB
   +0x000 NtTib            : _NT_TIB
      +0x000 ExceptionList    : Ptr32
      +0x004 StackBase        : Ptr32
      +0x008 StackLimit       : Ptr32
      +0x00c SubSystemTib     : Ptr32
      +0x010 FiberData        : Ptr32
      +0x010 Version          : Uint4B
      +0x014 ArbitraryUserPointer : Ptr32
      +0x018 Self             : Ptr32
   +0x01c EnvironmentPointer : Ptr32
   +0x020 ClientId         : _CLIENT_ID
      +0x000 UniqueProcess    : Ptr32
      +0x004 UniqueThread     : Ptr32
   +0x028 ActiveRpcHandle  : Ptr32
   +0x02c ThreadLocalStoragePointer : Ptr32
   +0x030 ProcessEnvironmentBlock : Ptr32
   +0x034 LastErrorValue   : Uint4B
   +0x038 CountOfOwnedCriticalSections : Uint4B
   +0x03c CsrClientThread  : Ptr32
   +0x040 Win32ThreadInfo  : Ptr32
   +0x044 User32Reserved   : Uint4B
   +0x0ac UserReserved     : Uint4B
   +0x0c0 WOW32Reserved    : Ptr32
   +0x0c4 CurrentLocale    : Uint4B
   +0x0c8 FpSoftwareStatusRegister : Uint4B
   +0x0cc SystemReserved1  : Ptr32
   +0x1a4 ExceptionCode    : Int4B
   +0x1a8 ActivationContextStack : _ACTIVATION_CONTEXT_STACK
      +0x000 Flags            : Uint4B
      +0x004 NextCookieSequenceNumber : Uint4B
      +0x008 ActiveFrame      : Ptr32
      +0x00c FrameListCache   : _LIST_ENTRY
         +0x000 Flink            : Ptr32
         +0x004 Blink            : Ptr32
   +0x1bc SpareBytes1      : UChar
   +0x1d4 GdiTebBatch      : _GDI_TEB_BATCH
      +0x000 Offset           : Uint4B
      +0x004 HDC              : Uint4B
      +0x008 Buffer           : Uint4B
   +0x6b4 RealClientId     : _CLIENT_ID
      +0x000 UniqueProcess    : Ptr32
      +0x004 UniqueThread     : Ptr32
   +0x6bc GdiCachedProcessHandle : Ptr32
   +0x6c0 GdiClientPID     : Uint4B
   +0x6c4 GdiClientTID     : Uint4B
   +0x6c8 GdiThreadLocalInfo : Ptr32
   +0x6cc Win32ClientInfo  : Uint4B
   +0x7c4 glDispatchTable  : Ptr32
   +0xb68 glReserved1      : Uint4B
   +0xbdc glReserved2      : Ptr32
   +0xbe0 glSectionInfo    : Ptr32
   +0xbe4 glSection        : Ptr32
   +0xbe8 glTable          : Ptr32
   +0xbec glCurrentRC      : Ptr32
   +0xbf0 glContext        : Ptr32
   +0xbf4 LastStatusValue  : Uint4B
   +0xbf8 StaticUnicodeString : _UNICODE_STRING
      +0x000 Length           : Uint2B
      +0x002 MaximumLength    : Uint2B
      +0x004 Buffer           : Ptr32
   +0xc00 StaticUnicodeBuffer : Uint2B
   +0xe0c DeallocationStack : Ptr32
   +0xe10 TlsSlots         : Ptr32
   +0xf10 TlsLinks         : _LIST_ENTRY
      +0x000 Flink            : Ptr32
      +0x004 Blink            : Ptr32
   +0xf18 Vdm              : Ptr32
   +0xf1c ReservedForNtRpc : Ptr32
   +0xf20 DbgSsReserved    : Ptr32
   +0xf28 HardErrorsAreDisabled : Uint4B
   +0xf2c Instrumentation  : Ptr32
   +0xf6c WinSockData      : Ptr32
   +0xf70 GdiBatchCount    : Uint4B
   +0xf74 InDbgPrint       : UChar
   +0xf75 FreeStackOnTermination : UChar
   +0xf76 HasFiberData     : UChar
   +0xf77 IdealProcessor   : UChar
   +0xf78 Spare3           : Uint4B
   +0xf7c ReservedForPerf  : Ptr32
   +0xf80 ReservedForOle   : Ptr32
   +0xf84 WaitingOnLoaderLock : Uint4B
   +0xf88 Wx86Thread       : _Wx86ThreadState
      +0x000 CallBx86Eip      : Ptr32
      +0x004 DeallocationCpu  : Ptr32
      +0x008 UseKnownWx86Dll  : UChar
      +0x009 OleStubInvoked   : Char
   +0xf94 TlsExpansionSlots : Ptr32
   +0xf98 ImpersonationLocale : Uint4B
   +0xf9c IsImpersonating  : Uint4B
   +0xfa0 NlsCache         : Ptr32
   +0xfa4 pShimData        : Ptr32
   +0xfa8 HeapVirtualAffinity : Uint4B
   +0xfac CurrentTransactionHandle : Ptr32
   +0xfb0 ActiveFrame      : Ptr32
   +0xfb4 SafeThunkCall    : UChar
   +0xfb5 BooleanSpare     : UChar

這個結構體包含的信息很多，我們此處只需要關注與TLS相關的，對其他的都忽略。所以我在程序里定義了以下這個結構體，用一些保留字段來控制相關域的偏移：

//通過windgb查看_TEB得到的我的系統(winXP+SP3)中的_TEB的實現
struct STEB
{
    NT_TIB NtTib;
    PVOID EnvironmentPointer;
    //中間若干數據，與此處研究無關，故不展開，只標記偏移。下面的Reserved2,Reserved3也是同理
    BYTE Reserved1[12];
    PVOID ThreadLocalStoragePointer;    //指向存放靜態TLS數據的地址的指針的地址
    BYTE Reserved2[3552];
    PVOID TlsSlots[64];                    //指向存放動態TLS數據的TLS Slot數組
    BYTE Reserved3[132];
    PVOID TlsExpansionSlots;             //當索引大于63時，TlsSlots數組存不下了，就會新分配內存來存放，并且將指針記錄在這里
    //后面還有若干數據，與此處研究無關，故省略
};

以上就是我在之后兩個程序中要用到的直接訪問相關內存的線程TEB定義了。那么這個結構又是存放在哪里的呢？在windows系統上，該結構體的起始地址總是FS:[0]。而為了更方便的用指針訪問，我們用到了NT_TIB結構中的Self字段，Self指針就是指向自身的其實地址，也就是NT_TIB的首地址，也就是我們的STEB的首地址。在winnt.h中，NT_TIB定義如下：

NT_TIB
typedef struct _NT_TIB {
    struct _EXCEPTION_REGISTRATION_RECORD *ExceptionList;
    PVOID StackBase;
    PVOID StackLimit;
    PVOID SubSystemTib;
#if defined(_MSC_EXTENSIONS)
    union {
        PVOID FiberData;
        DWORD Version;
    };
#else
    PVOID FiberData;
#endif
    PVOID ArbitraryUserPointer;
    struct _NT_TIB *Self;
} NT_TIB;
typedef NT_TIB *PNT_TIB;

如同_TEB一樣，因為其他字段我們不關心，所以都不討論了，此處只需要知道Self指針就是指向自身，有了他，可以方便的進行指針訪問操作了。

二、靜態TLS實現探究
我們通過下面的程序來研究靜態TLS的實現。先說明程序的基本框架：在文件最開始，聲明了3個靜態TLS變量，并定義了要啟動的線程數。然后main函數啟動若干個線程，在線程函數中分別對3個TLS變量賦值，然后調用一個分析函數TlsMemFunc：這個函數用臨界區來防止線程的輸出相互干擾，首先用正常的方式打印出TLS變量的值，然后直接訪問內存存放靜態TLS變量的地方，自己獲取相關的值打印出來。從這個過程中，我們可以深入探究windows對靜態TLS內存管理的實現。程序如下，對關鍵部分都做了注釋，就不再額外說明了，不過要格外留心的是TlsMemFunc中指針操作的代碼，這是非常有趣的：

靜態TLS研究程序
//本程序研究靜態TLS，編譯器會將程序中聲明的所有靜態TLS變量放到生成的PE文件的.tls段。
//系統加載可執行文件時，會為所有靜態TLS數據分配內存，其中分配的內存地址由_TEB的ThreadLocalStoragePointer指出(需要一次轉換)。
#include <stdio.h>
#include <windows.h>
#include <WinNT.h>

//通過windgb查看_TEB得到的我的系統(winXP+SP3)中的_TEB的實現
struct STEB
{
    NT_TIB NtTib;
    PVOID EnvironmentPointer;
    //中間若干數據，與此處研究無關，故不展開，只標記偏移。下面的Reserved2,Reserved3也是同理
    BYTE Reserved1[12];
    PVOID ThreadLocalStoragePointer;    //指向存放靜態TLS數據的地址的指針的地址
    BYTE Reserved2[3552];
    PVOID TlsSlots[64];                    //指向存放動態TLS數據的TLS Slot數組
    BYTE Reserved3[132];
    PVOID TlsExpansionSlots;             //當索引大于63時，TlsSlots數組存不下了，就會新分配內存來存放，并且將指針記錄在這里
    //后面還有若干數據，與此處研究無關，故省略
};


//設定啟動線程數
#define THREADCOUNT 5

int baseorder=0;
//靜態TLS數據
__declspec(thread) DWORD dwRunOrder=0;
__declspec(thread) DWORD dwThreadID=0;
__declspec(thread) char chThreadName[50]={0};

//為了查看內存數據時正常，采用臨界區
CRITICAL_SECTION gDisplayTLS_CS;


//內存中查看靜態TLS數據
VOID TlsMemFunc(VOID)
{
    EnterCriticalSection( &gDisplayTLS_CS );

    printf("=============================原始靜態TLS數據=============================\n");
    printf("dwThreadID=%d；dwRunOrder=%d；chThreadName=%s\n",dwThreadID,dwRunOrder,chThreadName);
    printf("=========================================================================\n");

    PNT_TIB pTIB;
    STEB * pTEB;
    __asm
    {
        mov     EAX, FS:[18h]
        mov     [pTIB], EAX
    }
    pTEB = (STEB *)pTIB;
    printf("=======================通過內存偏移查看靜態TLS數據=======================\n");

    //pTEB->ThreadLocalStoragePointer指向存放靜態TLS數據的地址的指針的地址
    DWORD dwTrueOffset = *(DWORD *)(pTEB->ThreadLocalStoragePointer);
    //將上面的值轉為地址，就是指向真正存放靜態TLS數據的內存的指針
    DWORD * pFirst = (DWORD*)dwTrueOffset;
#ifdef _DEBUG
    //注意，在debug版本下，因為系統會自動分配一段很大的內存在存放調試信息，所以TLS數據位置會延后！
    //在我的編譯器vs2010中，是分配了0x100個字節，但不能保證在別的環境下也是這樣，所以建議用Release編譯得到的可執行文件！！！
    pFirst += 64;    //0x100個字節
#endif
    //這塊內存總是由4個0字節組成，也就是一個DWORD.
    ++pFirst;
    DWORD dwMemRunOrder=*(pFirst+1);
    DWORD dwMemThreadID=*pFirst;
    char * pMemThreadName = (char*)(pFirst+2);
    printf("dwThreadID=%d；dwRunOrder=%d；chThreadName=%s\n",dwMemThreadID,dwMemRunOrder,pMemThreadName);
    printf("=========================================================================\n\n");

    LeaveCriticalSection( &gDisplayTLS_CS );
}

DWORD WINAPI ThreadFunc(LPVOID lpThreadParameter)
{
    dwRunOrder = ++baseorder;
    dwThreadID = GetCurrentThreadId();
    strcpy(chThreadName,(char*)lpThreadParameter);

    TlsMemFunc();
    return 0;
}

DWORD main(VOID)
{
    DWORD IDThread;
    HANDLE hThread[THREADCOUNT];
    char name[THREADCOUNT][50]={0};

    InitializeCriticalSection( &gDisplayTLS_CS );

    // Create multiple threads.
    for (int i = 0; i < THREADCOUNT; i++)
    {
        sprintf(name[i],"This thread is number %d!",i+1);
        hThread[i] = CreateThread(NULL, // default security attributes
            0,                           // use default stack size
            (LPTHREAD_START_ROUTINE) ThreadFunc, // thread function
            name[i],                    // no thread function argument
            0,                       // use default creation flags
            &IDThread);              // returns thread identifier

        // Check the return value for success.
        if (hThread[i] == NULL)
            fprintf(stderr, "CreateThread %d error\n", i);
    }

    for (int i = 0; i < THREADCOUNT; i++)
        WaitForSingleObject(hThread[i], INFINITE);

    DeleteCriticalSection( &gDisplayTLS_CS );
    return 0;
}

要說明的是：由于debug版本，編譯器會自動分配一段內存來存放調試信息，從上面的代碼中，可以看到我已經對我的編譯環境VS2010進行了代碼調整（_DEBUG宏部分），但是如果你用的是別的編譯器，那我不確定他分配的是和VS2010一樣的，所以可能結果不正確，建議用Release版本來分析。

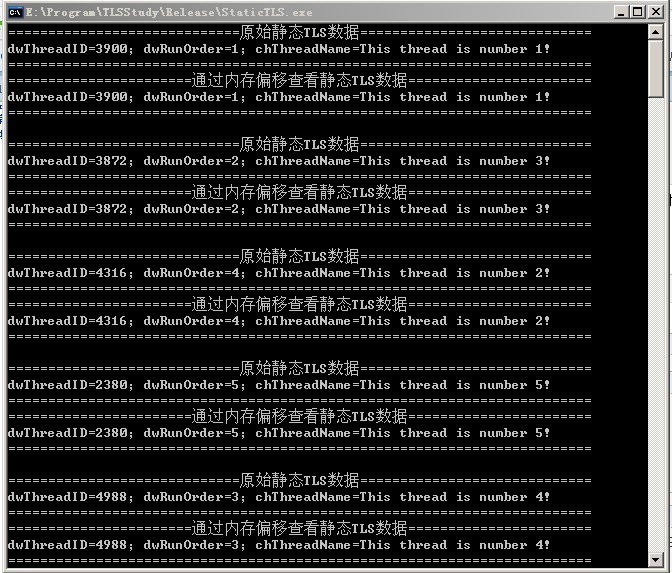

程序運行結果如下：

可以看出，通過直接訪問靜態TLS變量和訪問TEB中相關內存得到的是一樣的，由此我們就更加深入的理解了上一篇中講的靜態TLS的原理，也知道操作系統是如何管理和實現靜態TLS的。

三、動態TLS實現探究
我們通過下面的程序來研究動態TLS的實現。本程序的基本框架和靜態TLS程序結構大致相同，但是不需要聲明靜態TLS變量了，而是用TlsXXX系列函數來創建動態TLS數據。然后關鍵是分析函數TlsMemFunc：這個函數用臨界區來防止線程的輸出相互干擾，首先用TlsGetValue的方式打印出TLS變量的值，然后直接訪問內存讀取動態TLS變量并打印出來。要特別注意的是：TEB中存放動態TLS的數組只有64維，但是windowsNT支持1000多個TLS數據，這是利用擴展Slot指針來實現的，為了模擬這種情況，我特意在main中調用TlsAlloc直至索引超過64，而需要訪問擴展空間的情況。這些代碼很有趣，讀者可以自己嘗試修改觀察。從這個過程中，我們可以深入探究windows對動態TLS內存管理的實現。程序的關鍵部分都做了注釋，就不再額外展開了，不過與上面的程序一樣，請一定要細心研究TlsMemFunc對指針操作的代碼：

動態TLS研究
//本程序研究動態TLS，動態TLS是通過調用一組API實現，在生成的PE文件中沒有.tls段。
//可執行文件運行后，沒新建一個線程，都會為這個線程創建一個數組TLS Slot，用于存放動態TLS數據。該數組就是由_TEB的TlsSlots指出。
//TlsSetValue和TlsGetValue其實也就是訪問的這個數組，當維數超過64時，由于TlsSlots不夠，所以用到了TlsExpansionSlots
#include <stdio.h>
#include <windows.h>
#include <WinNT.h>

//通過windgb查看_TEB得到的我的系統(winXP+SP3)中的_TEB的實現
struct STEB
{
    NT_TIB NtTib;
    PVOID EnvironmentPointer;
    //中間若干數據，與此處研究無關，故不展開，只標記偏移。下面的Reserved2,Reserved3也是同理
    BYTE Reserved1[12];
    PVOID ThreadLocalStoragePointer;    //指向存放靜態TLS數據的地址的指針的地址
    BYTE Reserved2[3552];
    PVOID TlsSlots[64];                    //指向存放動態TLS數據的TLS Slot數組
    BYTE Reserved3[132];
    PVOID TlsExpansionSlots;             //當索引大于63時，TlsSlots數組存不下了，就會新分配內存來存放，并且將指針記錄在這里
    //后面還有若干數據，與此處研究無關，故省略
};

//設定啟動線程數
#define THREADCOUNT 5
int baseorder=0;
//TLS Slot索引
DWORD dwTlsIndex1,dwTlsIndex2;

//為了查看內存數據時正常，采用臨界區
CRITICAL_SECTION gDisplayTLS_CS;

//內存中查看動態TLS數據
VOID TlsMemFunc(VOID)
{
    EnterCriticalSection( &gDisplayTLS_CS );

    printf("=============================原始動態TLS數據=============================\n");
    printf("dwThreadID=%d；threadinfo=%s\n",(DWORD)TlsGetValue(dwTlsIndex1),(char*)TlsGetValue(dwTlsIndex2));
    printf("=========================================================================\n");

    PNT_TIB pTIB;
    STEB * pTEB;
    __asm
    {
        mov     EAX, FS:[18h]
        mov     [pTIB], EAX
    }
    pTEB = (STEB *)pTIB;
    printf("=======================通過內存偏移查看動態TLS數據=======================\n");

    DWORD dwTlsIndex1Value,dwTlsIndex2Value;
    if (dwTlsIndex1 < 64)
    {
        dwTlsIndex1Value = (DWORD)pTEB->TlsSlots[dwTlsIndex1];
    }
    else
    {
        DWORD * pES = (DWORD*)(pTEB->TlsExpansionSlots);
        pES += dwTlsIndex1-64;
        dwTlsIndex1Value = *pES;
    }
    if (dwTlsIndex2 < 64)
    {
        dwTlsIndex2Value = (DWORD)pTEB->TlsSlots[dwTlsIndex2];
    }
    else
    {
        DWORD * pES = (DWORD*)(pTEB->TlsExpansionSlots);
        pES += dwTlsIndex2-64;
        dwTlsIndex2Value = (*pES);
    }

    printf("dwThreadID=%d；threadinfo=%s\n",dwTlsIndex1Value,(char*)dwTlsIndex2Value);
    printf("=========================================================================\n\n");

    LeaveCriticalSection( &gDisplayTLS_CS );
}


DWORD WINAPI ThreadFunc(VOID)
{
    TlsSetValue(dwTlsIndex1,(LPVOID)GetCurrentThreadId());
    char info[100]={0};
    sprintf(info,"My threadID is %d,My runorder is %d!",GetCurrentThreadId(),++baseorder);
    TlsSetValue(dwTlsIndex2,info);

    TlsMemFunc();
    return 0;
}

DWORD main(VOID)
{
    DWORD IDThread;
    HANDLE hThread[THREADCOUNT];

    InitializeCriticalSection( &gDisplayTLS_CS );

    dwTlsIndex1 = TlsAlloc();
    //故意使索引超過64，而測試擴展slot
    while(dwTlsIndex1 < 63)
        dwTlsIndex1 = TlsAlloc();

    dwTlsIndex2 = TlsAlloc();
    if (dwTlsIndex1 == TLS_OUT_OF_INDEXES || dwTlsIndex2 == TLS_OUT_OF_INDEXES)
    {
        fprintf(stderr, "TlsAlloc failed\n");
        return -1;
    }
    printf("dwTlsIndex1=%d：用于存放線程ID；dwTlsIndex2=%d：用于存放指向線程信息的指針。\n", dwTlsIndex1, dwTlsIndex2);

    // Create multiple threads.
    for (int i = 0; i < THREADCOUNT; i++)
    {
        hThread[i] = CreateThread(NULL, // default security attributes
            0,                           // use default stack size
            (LPTHREAD_START_ROUTINE) ThreadFunc, // thread function
            NULL,                    // no thread function argument
            0,                       // use default creation flags
            &IDThread);              // returns thread identifier

        // Check the return value for success.
        if (hThread[i] == NULL)
            fprintf(stderr, "CreateThread %d error\n", i);
    }

    for (int i = 0; i < THREADCOUNT; i++)
        WaitForSingleObject(hThread[i], INFINITE);

    TlsFree(dwTlsIndex1);
    TlsFree(dwTlsIndex2);

    DeleteCriticalSection( &gDisplayTLS_CS );
    return 0;
}

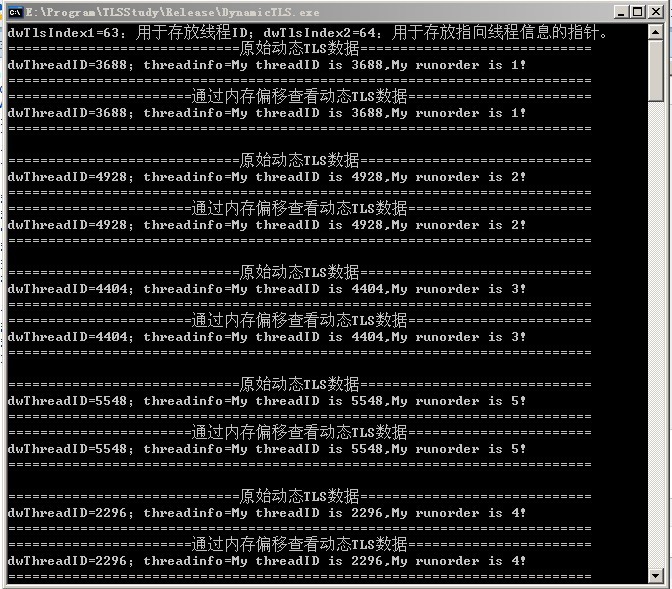

程序運行結果如下：

同樣可以看出，通過TlsGetValue訪問動態TLS變量和訪問TEB中相關內存得到的是一樣的，由此我們就更加深入的理解了上一篇中講的動態TLS的原理，已經底層的Tls slots數組的實現情況。抽絲剝繭，一目了然！

posted on 2012-07-04 08:57 Tim 閱讀(7512) 評論(0)  編輯 收藏 引用 所屬分類: 逆向工程 、windows系統
