   上一節我們創建了一個立方體，接下來我們?yōu)樗砑硬馁|(zhì)信息。先來看一下材質相關的模板的定義。


模板MeshMaterialList 定義如下：

template MeshMaterialList
{
    < F6F23F42-7686-11CF-8F52-0040333594A3 >
    DWORD nMaterials; //材質個數
    DWORD nFaceIndexes; //面索引個數
    array DWORD faceIndexes[nFaceIndexes]; //面索引列表
    [Material <3D82AB4D-62DA-11CF-AB39-0020AF71E433>] //約定只能包含Material模板
}



模板Material 定義如下：

template Material
{
    < 3D82AB4D-62DA-11CF-AB39-0020AF71E433 >
    ColorRGBA faceColor; //面的顏色
    FLOAT power; // specular color 指數
    ColorRGB specularColor;
    ColorRGB emissiveColor;
    [...]
}



模板ColorRGBA 定義如下：

template ColorRGBA
{
    < 35FF44E0-6C7C-11cf-8F52-0040333594A3 >
    float red;
    float green;
    float blue;
    float alpha;
}

模板ColorRGB 定義如下：

template ColorRGB

{

    < D3E16E81-7835-11cf-8F52-0040333594A3 >

    float red;

    float green;

    float blue;

}



模板TextureFilename 定義如下：

template TextureFilename
{
    < A42790E1-7810-11cf-8F52-0040333594A3 >
    string filename;  //紋理圖片文件名
}



模板MeshTextureCoords 定義如下：

template MeshTextureCoords
{
    < F6F23F40-7686-11cf-8F52-0040333594A3 >
    DWORD nTextureCoords; //紋理坐標個數
    array Coords2d textureCoords[nTextureCoords] ; //紋理坐標數組
}



模板Coords2d 定義如下：

template Coords2d
{
    < F6F23F44-7686-11cf-8F52-0040333594A3 >
    float u;
    float v;
}



   我們在原有模型的基礎上添加兩個材質

Material YelloImage {
1.000000;1.000000; 0.000000;1.000000;;
0.000000;
0.000000;0.000000;0.000000;;
0.000000;0.000000;0.000000;;
TextureFilename
{
"Herbert.png";
}
}

Material PurpleImage
{
1.000000; 0.000000; 1.000000; 1.000000;; //顏色： R G B A
0.000000;
0.000000; 0.000000; 0.000000;;
0.000000; 0.000000; 0.000000;;

TextureFilename
{
"Candy.png";
}
}


在 Mesh 里面嵌入 MeshMaterialList、MeshNormals、MeshTextureCoords。完整代碼如下：

cube_material.x

xof 0302txt 0064

Header
{
1;
0;
1;
}



Material YelloImage {
1.000000;1.000000; 0.000000;1.000000;; //顏色： R G B A
0.000000;      // specular color 指數
0.000000;0.000000;0.000000;; // specularColor
0.000000;0.000000;0.000000;; // emissiveColor

TextureFilename
{
"Herbert.png";
}
}

Material PurpleImage
{
1.000000; 0.000000; 1.000000; 1.000000;; //顏色： R G B A
0.000000;
0.000000; 0.000000; 0.000000;;
0.000000; 0.000000; 0.000000;;

TextureFilename
{
"Candy.png";
}
}

Mesh Cube_material
{
8; //8 個頂點
 2.0;-2.0; 2.0;,
 2.0;-2.0;-2.0;,
-2.0;-2.0;-2.0;,
-2.0;-2.0; 2.0;,
 2.0; 2.0; 2.0;,
 2.0; 2.0;-2.0;,
-2.0; 2.0;-2.0;,
-2.0; 2.0; 2.0;;

12; // 12 個面
3;0,2,1;,
3;0,3,2;,
3;4,5,6;,
3;4,6,7;,
3;0,1,5;,
3;0,5,4;,
3;3,7,6;,
3;3,6,2;,
3;1,2,6;,
3;1,6,5;,
3;0,4,7;,
3;0,7,3;;



MeshMaterialList
{
2; //材質個數
12; //面?zhèn)€數
0,
0,
0,
0,
0,
0,
1,
1,
1,
1,
1,
1;;
{YelloImage}
{PurpleImage}
}

MeshNormals
{
8;  //8個法線向量

 1.0;-1.0; 1.0;,
 1.0;-1.0;-1.0;,
-1.0;-1.0;-1.0;,
-1.0;-1.0; 1.0;,
 1.0; 1.0; 1.0;,
 1.0; 1.0;-1.0;,
-1.0; 1.0;-1.0;,
-1.0; 1.0; 1.0;;

12; //12個面
3;0,2,1;, //12個面中每個頂點對應一個向量索引
3;0,3,2;,
3;4,5,6;,
3;4,6,7;,
3;0,1,5;,
3;0,5,4;,
3;3,7,6;,
3;3,6,2;,
3;1,2,6;,
3;1,6,5;,
3;0,4,7;,
3;0,7,3;;

}



MeshTextureCoords
{
8; //8個紋理坐標
0.0; 0.0;
0.0; 1.0;
0.0; 0.0;
0.0; 1.0;

1.0; 0.0;
1.0; 1.0;
1.0; 0.0;
1.0; 1.0;;
}

}

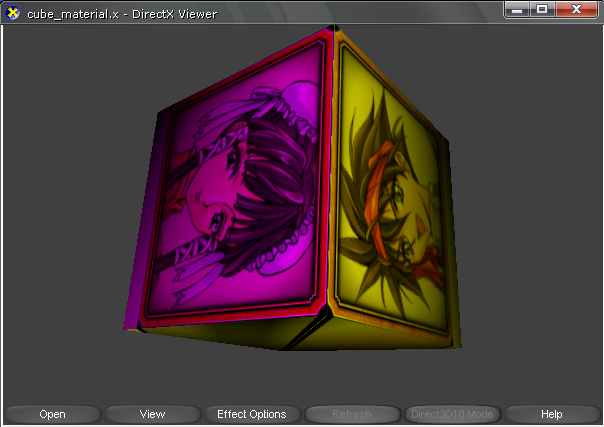

運行效果如下：
