.Net3.5下的GDI+繪制函數曲線圖

       Windows GDI（Graphics Device Interface，圖形裝置界面），這是Windows操作系統的一個圖形包，用于支持Windows操作系統中的圖形界面，它也幫助開發人員在不考慮特定設備細節的情形下在計算機上進行繪圖操作。
      隨著開發技術的進步，GDI從某種意義上已經不能滿足需求，于是微軟把GDI進一步封裝抽象，形成新的GDI+，并在性能和功能上進一步完善。GDI+構成了Windows XP操作系統及其后續版本的子系統的應用程序編程接口（API）。GDI+負責在屏幕和打印機上顯示信息，它是GDI的改進，同時也是.NET框架結構的重要組成部分。和GDI一樣，它提供了對二維圖形圖像和文字排版處理的支持，通過GDI+能夠創建與設備無關的應用程序。使用GDI+可以創建圖形、繪制文本以及將圖形圖像作為對象來操作，旨在提高性能和易用性。
      利用GDI+繪制函數曲線時必須首先知道的是邏輯窗口的原點在物理坐標中的位置和邏輯像素與物理坐標單位（或設備像素）之間的比例關系（映射）。GDI+在坐標系中繪制直線、矩形和其他形狀，默認坐標系的原點是左上角，并且X軸指向右邊，Y軸指向下邊。默認坐標系的度量單位是像素。

繪圖常用到的類庫：

      繪制函數曲線的算法思想很簡單，其實就是根據該指定的函數表達式精確地計算出各個點，并對每兩個點進行DrawLine(Mypen,Point1,Ponit2)操作，以物理坐標的原點為起點，設定每兩個點的間隔（我取0.001，測試過發現該精確度已足夠），分正負軸進行繪制。

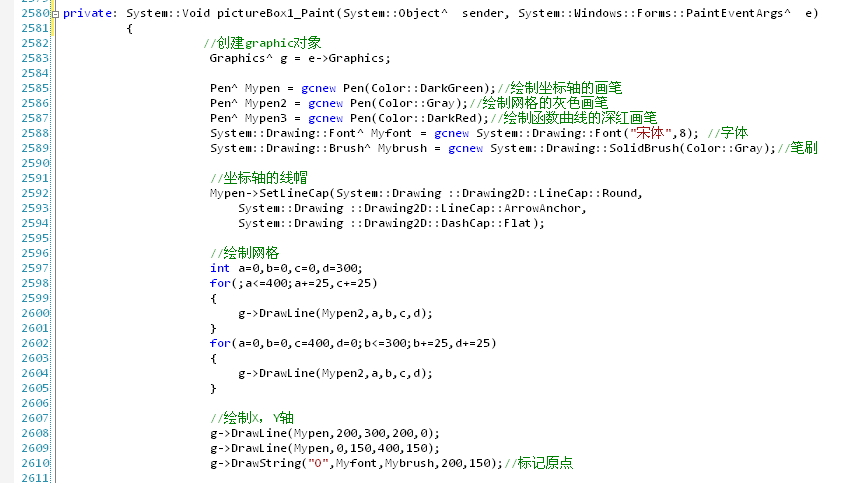

      下面是對繪制函數框的背景的繪制，包括網格，X，Y軸以及對原點的標記
      有關畫筆字體筆刷之類的定義聲明就不再羅嗦了，搞得跟教程一樣囧，下面直接貼代碼...

下面是繪制函數y=sinx*x的代碼

有關像素點的值由于本人剛接觸GDI+繪圖，只能是在窗口下挨個數值帶入代碼進行操作測試找對應比例值囧，其實繪制函數曲線最關鍵的就是找到合適的邏輯坐標與物理坐標的映射關系，其他的諸如生成n多點描繪連線之類的估計地球人都會，呵呵～

生成函數y=sinx*x圖像：

對圖像進行縮小后->

放大縮小的原理其實很簡單，只要在之前的邏輯物理映射關系式中加入zoom為縮放系數即可。

posted on 2009-05-21 16:33 ChenZB 閱讀(2152) 評論(2) 編輯收藏引用所屬分類: .Net
