程序所用到的各種資源，比如 bmp,cursor,menu,對話框等都存在PE文件中。
    我們將詳細介紹關于資源的各種結構，通過一個例子來說明資源及其相關結構是怎么放在PE文件中的。以及如何在遍歷PE文件中的所有資源。我們只最終找到這些資源在文件中的位置和長度。而不具體分析某種資源的格式，比如有個BMP的資源，我們不分析BMP格式。

一 找到資源在文件中位置。

    資源都放在PE文件的某個節中，該節的節表項中的PointerToRawData，就是資源節在文件中的位置。

1.1 得到PE Header在文件中的位置。
    通過DOS Header結構的成員e_lfanew，可以確定PE Header的在文件中的位置。

1.2 得到文件中節的數目。
    確定PE Header的在文件中的位置之后，就可以確定PE Header中的成員FileHeader和成員OptionalHeader在文件中的位置。根據 FileHeader 中的 成員NumberOfSections 的值，就可以確定文件中節的數目，也就是節表數組中元素的個數。

1.3 得到節表在文件中的位置。
    PE Header在文件中的位置加上PE Header結構的大小就可以得到節表在文件中的開始位置。PE Header結構的大小可以由Signature的大小加上FileHeader的大小再加上FileHeader中的SizeOfOptionalHeade來確定。其實到目前為止SizeOfOptionalHeade也就是結構Optional Header的大小也是固定的,所以整個PE Header結構的大小也是固定。不過為了安全起見，還是用Signature的大小加上FileHeader的大小再加上FileHeader中的SizeOfOptionalHeade來確定比較保險。

1.4 得到資源節在文件中的位置。
    第1.2步中我們確定了文件中節的數目，第1.3步中我們確定了節表在文件中的位置。
    現在有兩種方法來確定資源在文件中的位置。
    第一種方法，根據節的數目，遍歷節表數組。也就是從0到(節表數-1)的每一個節表項。
比較每一個節表項的Name字段，看是否等于".rsrc"。如果等于。就找到了資源節的節表項。
這個節表項中的 PointerToRawData 中的值，就是資源節在文件中的位置。
    第二種方法，取得PE Header中的Optional Header中的DataDirectory數組中的第三項，
也就是資源項。DataDirectory[]數組的每項都是IMAGE_DATA_DIRECTORY結構，該結構定義如下。
typedef struct _IMAGE_DATA_DIRECTORY {
DWORD VirtualAddress;
DWORD Size;
} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;
取得DataDirectory數組中的第三項中的成員VirtualAddress的值。這個值就是在內存中資源節的RVA。
然后根據節的數目，遍歷節表數組。也就是從0到(節表數-1)的每一個節表項。
每個節在內存中的RVA的范圍是從該節表項的成員VirtualAddress字段的值開始（包括這個值），
到VirtualAddress+Misc.VirtualSize的值結束（不包括這個值）。
我們遍歷整個節表，看我們取得的資源節的RVA，在哪個節表項的RVA范圍之內。
如果在范圍之內，就找到了資源節的節表項。
這個節表項中的 PointerToRawData 中的值，就是資源節在文件中的位置。
如果這個PE文件沒有資源的話，DataDirectory數組中的第三項內容為0。

這樣我們就得到了資源在文件中開始的位置。

二 PE文件中的資源。

    我們已經得到了資源節在文件中的位置。
資源節最開始是一個IMAGE_RESOURCE_DIRECTORY結構。
在WINNT.H中定義如下。

typedef struct _IMAGE_RESOURCE_DIRECTORY {
DWORD Characteristics;
DWORD TimeDateStamp;
WORD MajorVersion;
WORD MinorVersion;
WORD NumberOfNamedEntries;
WORD NumberOfIdEntries;
// IMAGE_RESOURCE_DIRECTORY_ENTRY DirectoryEntries[];
} IMAGE_RESOURCE_DIRECTORY, *PIMAGE_RESOURCE_DIRECTORY;
這個結構長度為16字節，共有6個字段。
各字段含義如下：
Characteristics： Resource flags，保留用于以后使用，目前都為0。
TimeDateStamp：資源編譯器產生資源的時間。
MajorVersion：
MinorVersion：
NumberOfNamedEntries：用字符串來標示IMAGE_RESOURCE_DIRECTORY_ENTRY項的，緊跟著本結構的IMAGE_RESOURCE_DIRECTORY_ENTRY數組的成員個數。
Number of ID Entries：用整形數字來表示IMAGE_RESOURCE_DIRECTORY_ENTRY項的，緊跟著本結構的IMAGE_RESOURCE_DIRECTORY_ENTRY數組的成員個數。

    IMAGE_RESOURCE_DIRECTORY后面一定會緊跟著一個IMAGE_RESOURCE_DIRECTORY_ENTRY數組。
IMAGE_RESOURCE_DIRECTORY_ENTRY結構定義如下。

typedef struct _IMAGE_RESOURCE_DIRECTORY_ENTRY {
union {
struct {
DWORD NameOffset:31;
DWORD NameIsString:1;
};
DWORD Name;
WORD Id;
};
union {
DWORD OffsetToData;
struct {
DWORD OffsetToDirectory:31;
DWORD DataIsDirectory:1;
};
};
} IMAGE_RESOURCE_DIRECTORY_ENTRY, *PIMAGE_RESOURCE_DIRECTORY_ENTRY;
這個結構長度為8個字節。共有兩個字段，每個字段4個字節。
根據不同情況，這兩個字段的含義不一樣。這個結構的定義如果看不懂的話，后面的例子一看就會明白了。
第一個字段，當第一個字段的最高位是1的時候，表示，這個DWORD的剩下31位表明一個相對于資源開始位置的偏移，這個偏移的內容是一個IMAGE_RESOURCE_DIR_STRING，用里面的字符串來標明這個IMAGE_RESOURCE_DIRECTORY_ENTRY。當第一個字段的最高位是0的時候，表示，這個DWORD的低WORD中的值作為id標明這個IMAGE_RESOURCE_DIRECTORY_ENTRY。
第二個字段，當第二個字段的最高位是1的時候，表示，還有下一層的結構。這個DWORD的剩下31位表明一個相對于資源開始位置的偏移，這個偏移的內容會是一個下一層的IMAGE_RESOURCE_DIRECTORY結構，這個請看后面的例子中的說明。
當第二個字段的最高位是0的時候，表示，已經沒有下一層的結構了。這個DWORD的剩下31位表明一個相對于資源開始位置的偏移，這個偏移的內容會是一個IMAGE_RESOURCE_DATA_ENTRY結構，IMAGE_RESOURCE_DATA_ENTRY結構會說明資源的位置。

    標示一個IMAGE_RESOURCE_DIRECTORY_ENTRY一般都是使用id，就是一個整數。
但是也有少數的使用IMAGE_RESOURCE_DIR_STRING來標示一個IMAGE_RESOURCE_DIRECTORY_ENTRY。
IMAGE_RESOURCE_DIRECTORY_ENTRY結構定義如下。
typedef struct _IMAGE_RESOURCE_DIR_STRING_U {
WORD Length;
WCHAR NameString[ 1 ];
} IMAGE_RESOURCE_DIR_STRING_U, *PIMAGE_RESOURCE_DIR_STRING_U;
這個結構中將有一個Unicode的字符串，是字對齊的。所有這些用來標識的IMAGE_RESOURCE_DIR_STRING都放在一起，這個結構的長度是可變的，由第一個字段Length指明后面的Unicode字符串的長度。

    經過3層IMAGE_RESOURCE_DIRECTORY_ENTRY（一般是3層，也有可能更少些。第一層資源類型bmp,menu等等，第二層資源名，第三層是資源的Language。）最終會找到一個IMAGE_RESOURCE_DATA_ENTRY結構，這個結構中存有相應（某資源類型,某資源名，某資源Language）資源的位置和大小，就真正找到資源了。IMAGE_RESOURCE_DATA_ENTRY定義如下。
typedef struct _IMAGE_RESOURCE_DATA_ENTRY {
DWORD OffsetToData;
DWORD Size;
DWORD CodePage;
DWORD Reserved;
} IMAGE_RESOURCE_DATA_ENTRY, *PIMAGE_RESOURCE_DATA_ENTRY;
這個結構長16個字節，有4個字段。
OffsetToData：這是一個內存中的RVA，要轉化成文件中的位置，需要用這個值減去資源節的開始RVA，
資源節的開始RVA可以由Optional Header中的DataDirectory數組中的第三項中的VirtualAddress的值得到。
或者節表中，資源節那項中的VirtualAddress的值得到。相減之后，就可以得到相對于資源節開始的偏移。
再加上資源節在文件中的開始位置，節表中資源節那項中的PointerToRawData的值，就是資源在文件中的位置。

Size：資源的大小，以字節為單位。
CodePage：一般來說是Unicode code page。
Reserved：保留，值為0。

上面是資源各種結構的說明，知道這些結構還遠遠不夠，下面我們通過一個例子來看如何通過這些結構找到資源。

我們的例子是Win2k中的可執行文件telnet.exe。為了防止大家版本不同，本文附帶了這個PE文件。

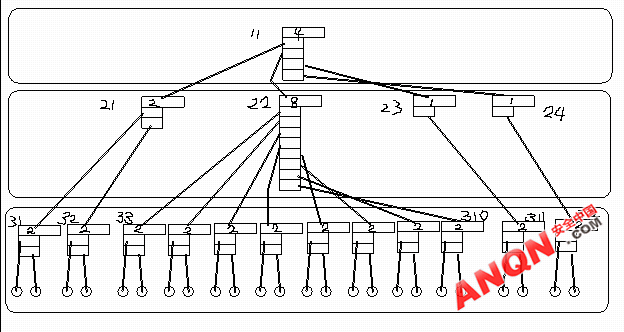

PE文件的資源的各種結構放在一個樹型結構中，這個結構一般有3層，如圖4.1，就是telnet.exe中的情況。



圖4.1

圖中長的長方形表示一個IMAGE_RESOURCE_DIRECTORY結構，長16個字節，簡稱directory。
圖中短的長方形表示一個IMAGE_RESOURCE_DIRECTORY_ENTRY結構，長8個字節，簡稱directory_entry。
圖中圓圈表示一個IMAGE_RESOURCE_DATA_ENTRY結構，長16個字節，簡稱data_entry。

為了以后的敘述方便還給樹的每一個節點起了名字，第一層的叫11,第二層的叫21,22,23,24,第三層的叫31,32,33,34,35,36,37,38,39,310,311,312。

在資源節開始處，是一個directory結構，這個結構中指明了緊跟在它后面的一個directory_entry結構數組中的元素的個數。這個directory結構之后，緊跟著的就是那個directory_entry結構數組。他們一起組成了11。就如圖4.1中所示。其他的每個節點，21,22..31,32..312，都是這樣,每個 directory結構后面緊跟directory_entry 結構數組。11中的directory_entry結構數組中的每一個元素，都存有到下一層某個節點的偏移。也就是通過directory_entry結構數組的每個元素可以找到21,22,23,24。其他的節點中情況也是一樣。圖中看不到的一點是，所有的節點之間都是緊緊的挨在一起存放的，11之后緊跟著的是21,21之后緊跟著的是22,22之后緊跟著的是23。依此類推。directory_entry結構數組中的每一個元素除了有到下一層某節點的偏移，（是下一層的節點，還是已經到了最終的data_entry，后面詳細敘述）還有一個Name或者Id字段(是Name還是Id后面詳細敘述)，根據不同的層，代表的含義也不一樣。第一層的每個directory_entry的這個值，代表類型。比如11的第一個directory_entry的Id值為3，3代表icon,從這個directory_entry往下的都是都是圖標了（關于不同類型值的定義，后面詳細敘述）。第二層每個directory_entry的這個值代表Name,第三層代表Language。11,21,31的左邊那個data_entry，的三個值分別為3,1,409(都是16進制)，就是說是一個圖標類型，Name為1h，Language為409h的資源。

下面我們來通過telnet.exe中資源節的具體內容來看，用開始講到的尋找資源節在文件中位置的方法，我們找到了資源節在文件中的位置為00013600h。

我們為了看起來清楚，每一行是一個結構，并且每個結構的不同成員用 / 分開，例如,
一個directory結構 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 04 00
可以看到結構成員，Characteristics為0，TimeDateStamp為0，MajorVersion為4，（如果你不明白為什么是0004而不是0400的話，請看 《JIURL PE 格式學習總結（一）》中關于 big-endian和little-endian的介紹），MinorVersion為0，NumberOfNamedEntries為0，NumberOfIdEntries為4。

一個directory_entry結構 03 00 00 00 / 30 00 00 80
可以看到結構成員，第一個字段的第一個字節00h的二進制為00000000,最高位為0，所以低兩個字節中的值為Id，Id為3。第二個字段的第一個字節80h（如果你不明白為什么第一個字節是80h而不是30h的話，請看 《JIURL PE 格式學習總結（一）》中關于 big-endian和little-endian的介紹）的二進制為10000000，最高位為1 所以說明還有下一層，還沒有到葉子，所以第二字段代表到下一層某個節點的偏移 OffsetToData 值為30。

一個data_entry結構 E0 23 03 00 / 30 01 00 00 / E4 04 00 00 / 00 00 00 00
可以看到結構成員，OffsetToData為323E0h(這是一個內存中的RVA，要轉化成文件中的位置，需要用這個值減去資源節的開始RVA，資源節的開始RVA可以由Optional Header中的DataDirectory數組中的第三項中的VirtualAddress的值得到。或者節表中，資源節那項中的VirtualAddress的值得到。相減之后，就可以得到相對于資源節開始的偏移。再加上資源節在文件中的開始位置，節表中資源節那項中的PointerToRawData的值，就是資源在文件中的位置。)，Size為130h，CodePage為4E4h,Reserved為0。

下面就是telnet.exe中的內容，可以用16進制編輯器打開附帶的telnet.exe對照著看。

00013600h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 04 00
(directory結構,16字節長。圖4.1中11中的directory。0個NamedEntries，4個IdEntries。)
00013610h: 03 00 00 00 / 30 00 00 80
(directory_entry結構,8字節長。圖4.1中11中的directory_entry數組第一個元素。第一個字段高位為0，說明第一個字段表示id，由于是第一層，所以類型id為3。第二個字段高位為1,說明還有下一層，第二字段中的低31位為到圖4.1中21的偏移，30+00013600h=00013630h。)
00013618h: 06 00 00 00 / 50 00 00 80
00013620h: 0E 00 00 00 / A0 00 00 80
00013628h: 10 00 00 00 / B8 00 00 80
00013630h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 02 00 （directory21）
00013640h: 01 00 00 00 / D0 00 00 80 (d0+00013600h=000136d0h。)
00013648h: 02 00 00 00 / F0 00 00 80
00013650h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 08 00  （directory22）
00013660h: 08 00 00 00 / 10 01 00 80
00013668h: 09 00 00 00 / 30 01 00 80
00013670h: 0C 00 00 00 / 50 01 00 80
00013678h: 0D 00 00 00 / 70 01 00 80
00013680h: 10 00 00 00 / 90 01 00 80
00013688h: 11 00 00 00 / B0 01 00 80
00013690h: 12 00 00 00 / D0 01 00 80
00013698h: 39 00 00 00 / F0 01 00 80
000136a0h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 01 00 / 00 00
(directory結構,16字節長。圖4.1中23。1個NamedEntries，0個IdEntries。)
000136b0h: D0 03 00 80 / 10 02 00 80
(directory結構中已經表明這是一個NamedEntries,第一個字段中的高位為1，說明第一個字段中的值為一個指向IMAGE_RESOURCE_DIR_STRING結構的偏移，3D0+00013600h=000139D0h。)
000136b8h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 01 00 （directory24）
000136c8h: 01 00 00 00 / 30 02 00 80
000136d0h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 02 00 （directory31）
000136e0h: 09 04 00 00 / 50 02 00 00
(directory_entry結構,8字節長。第一個字段高位為0，說明第一個字段表示id，由于是第三層，所以Language id為409h。第二個字段高位為0,說明已經是葉子了，第二字段中的低31位為到一個data_entry結構的偏移，250+00013600h=00013850h。)
000136e8h: 04 08 00 00 / 60 02 00 00
000136f0h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 02 00 （directory32）
00013700h: 09 04 00 00 / 70 02 00 00
00013708h: 04 08 00 00 / 80 02 00 00
00013710h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 02 00 （directory33）
00013720h: 09 04 00 00 / 90 02 00 00
00013728h: 04 08 00 00 / A0 02 00 00
00013730h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 02 00 （directory34）
00013740h: 09 04 00 00 / B0 02 00 00
00013748h: 04 08 00 00 / C0 02 00 00
00013750h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 02 00 （directory35）
00013760h: 09 04 00 00 / D0 02 00 00
00013768h: 04 08 00 00 / E0 02 00 00
00013770h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 02 00 （directory36）
00013780h: 09 04 00 00 / F0 02 00 00
00013788h: 04 08 00 00 / 00 03 00 00
00013790h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 02 00 （directory37）
000137a0h: 09 04 00 00 / 10 03 00 00
000137a8h: 04 08 00 00 / 20 03 00 00
000137b0h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 02 00 （directory38）
000137c0h: 09 04 00 00 / 30 03 00 00
000137c8h: 04 08 00 00 / 40 03 00 00
000137d0h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 02 00 （directory39）
000137e0h: 09 04 00 00 / 50 03 00 00
000137e8h: 04 08 00 00 / 60 03 00 00
000137f0h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 02 00 （directory310）
00013800h: 09 04 00 00 / 70 03 00 00
00013808h: 04 08 00 00 / 80 03 00 00
00013810h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 02 00 （directory311）
00013820h: 09 04 00 00 / 90 03 00 00
00013828h: 04 08 00 00 / A0 03 00 00
00013830h: 00 00 00 00 / 00 00 00 00 / 04 00 / 00 00 / 00 00 / 02 00 （directory312）
00013840h: 09 04 00 00 / B0 03 00 00
00013848h: 04 08 00 00 / C0 03 00 00
00013850h: E0 23 03 00 / 30 01 00 00 / E4 04 00 00 / 00 00 00 00
（data_entry結構，16字節長，存有一個資源的RVA和大小。資源節開始處的RVA為32000。先算出該資源相對于資源開始處的偏移323E0-32000=3E0h。再用偏移加上資源節開始處的文件偏移13600得到該資源在文件中的位置，3E0+13600=139E0h。）

00013850h: 10 25 03 00 / 30 01 00 00 / E4 04 00 00 / 00 00 00 00
00013850h: 40 26 03 00 / E8 02 00 00 / E4 04 00 00 / 00 00 00 00
00013860h: 28 29 03 00 / E8 02 00 00 / E4 04 00 00 / 00 00 00 00
00013870h: 10 2C 03 00 / 70 00 00 00 / E4 04 00 00 / 00 00 00 00
00013880h: 80 2C 03 00 / 70 00 00 00 / E4 04 00 00 / 00 00 00 00
00013890h: F0 2C 03 00 / 56 03 00 00 / E4 04 00 00 / 00 00 00 00
000138a0h: 48 30 03 00 / C0 01 00 00 / E4 04 00 00 / 00 00 00 00
000138b0h: F0 2C 03 00 / 56 03 00 00 / E4 04 00 00 / 00 00 00 00
000138c0h: 48 30 03 00 / C0 01 00 00 / E4 04 00 00 / 00 00 00 00
000138d0h: 08 32 03 00 / A8 01 00 00 / E4 04 00 00 / 00 00 00 00
000138e0h: B0 33 03 00 / F4 00 00 00 / E4 04 00 00 / 00 00 00 00
000138f0h: A4 34 03 00 / B6 00 00 00 / E4 04 00 00 / 00 00 00 00
00013900h: 5C 35 03 00 / 94 00 00 00 / E4 04 00 00 / 00 00 00 00
00013910h: F0 35 03 00 / 40 04 00 00 / E4 04 00 00 / 00 00 00 00
00013920h: 30 3A 03 00 / DC 02 00 00 / E4 04 00 00 / 00 00 00 00
00013930h: 0C 3D 03 00 / 32 02 00 00 / E4 04 00 00 / 00 00 00 00
00013940h: 40 3F 03 00 / 90 01 00 00 / E4 04 00 00 / 00 00 00 00
00013950h: D0 40 03 00 / FC 04 00 00 / E4 04 00 00 / 00 00 00 00
00013960h: CC 45 03 00 / C0 03 00 00 / E4 04 00 00 / 00 00 00 00
00013970h: 8C 49 03 00 / B6 00 00 00 / E4 04 00 00 / 00 00 00 00
00013980h: 44 4A 03 00 / 84 00 00 00 / E4 04 00 00 / 00 00 00 00
00013990h: C8 4A 03 00 / 22 00 00 00 / E4 04 00 00 / 00 00 00 00
000139a0h: EC 4A 03 00 / 22 00 00 00 / E4 04 00 00 / 00 00 00 00
000139b0h: 10 4B 03 00 / 60 03 00 00 / E4 04 00 00 / 00 00 00 00
000139c0h: 70 4E 03 00 / 60 03 00 00 / E4 04 00 00 / 00 00 00 00
000139d0h: 06 00 / 54 00 45 00 4C 00 4E 00 45 00 54 00 00 00
（IMAGE_RESOURCE_DIR_STRING結構，長度可變。第一個字段2個字節長，值為6。表明其后的Unicode字符串長度為6。第二字段是一個Unicode字符串，不包括最后的結束符，長度為6，內容是"TELNET\0"）
000139e0h: 28 00 00 00 20 00 00 00 40 00 00 00 01 00 01 00
000139f0h: ...

需要補充說明的是，每個directory后面緊跟的是directory_entry數組，directory_entry數組的每個元素，有兩個字段，每個字段的高位用來判斷該字段代表的含義。尤其是第二字段 OffsetToData ，如果高位為1表明還有下一層，指向另一個directory。如果高位為0，表明指向一個data_entry。directory_entry第一個字段通常都是作為id，里面低WORD中的值，用來標示這個directory_entry，很少的情況下，第一字段保存一個到unicode字符串的偏移（本例中000136a0h），用字符串來標示這個directory_entry。如果一個directory后兩個字段都不為0的話，即后面緊跟的directory_entry數組既有NamedEntries，又有IDEntries，那么directory_entry數組首先是NamedEntries之后緊跟著IDEntries。一般情況下都是一般來說都是有三層，第一層中的directory_entry數組的每個元素的id，代表不同的類型，不同類型的值在 WINGDI.H 中定義如下
#define RT_CURSOR MAKEINTRESOURCE(1)
#define RT_BITMAP MAKEINTRESOURCE(2)
#define RT_ICON MAKEINTRESOURCE(3)
#define RT_MENU MAKEINTRESOURCE(4)
#define RT_DIALOG MAKEINTRESOURCE(5)
#define RT_STRING MAKEINTRESOURCE(6)
#define RT_FONTDIR MAKEINTRESOURCE(7)
#define RT_FONT MAKEINTRESOURCE(8)
#define RT_ACCELERATOR MAKEINTRESOURCE(9)
#define RT_RCDATA MAKEINTRESOURCE(10)
#define RT_MESSAGETABLE MAKEINTRESOURCE(11)

#define DIFFERENCE 11
#define RT_GROUP_CURSOR MAKEINTRESOURCE((DWORD)RT_CURSOR + DIFFERENCE)
#define RT_GROUP_ICON MAKEINTRESOURCE((DWORD)RT_ICON + DIFFERENCE)
#define RT_VERSION MAKEINTRESOURCE(16)
#define RT_DLGINCLUDE MAKEINTRESOURCE(17)
#if(WINVER >= 0x0400)
#define RT_PLUGPLAY MAKEINTRESOURCE(19)
#define RT_VXD MAKEINTRESOURCE(20)
#define RT_ANICURSOR MAKEINTRESOURCE(21)
#define RT_ANIICON MAKEINTRESOURCE(22)
#endif /* WINVER >= 0x0400 */
#define RT_HTML MAKEINTRESOURCE(23)
也有可能有不到三層的情況，比如只有類型和Name兩層，沒有Language層。

我們再來看幾個data_entry
00013850h: 10 25 03 00 / 30 01 00 00 / E4 04 00 00 / 00 00 00 00
00013850h: 40 26 03 00 / E8 02 00 00 / E4 04 00 00 / 00 00 00 00
00013860h: 28 29 03 00 / E8 02 00 00 / E4 04 00 00 / 00 00 00 00
可以算出 00013850h 處的 data_entry 中，資源的文件位置為 13B10h（32510-32000+13600) 長度為 130h，所以該資源結束處的位置在文件中的 13C40 h處。而一下個data_entry （00013850h處）中，資源在文件中的位置為 13C40h (32640-32000+13600) 長度為 2E8h。我們可以看到兩個資源是首尾相接的，就是說一個資源和另一個資源是緊挨在一起的，中間沒有空隙，其他的資源用相同的方法計算，也可以得到同樣的結論。

總結，找到資源節開始的位置，首先是一個directory，后面緊跟著directory_entry數組，數組的每個元素代表的資源類型不同，通過每個元素，我們可以找到第二層另一個directory，后面緊跟著directory_entry數組。這一層的數組的每個元素代表的資源Name不同。然后我們可以找到第三層的每個directory，后面緊跟著directory_entry數組。這一層的數組的每個元素代表的資源Language不同。然后通過每個directory_entry我們可以找到每個data_entry。通過每個data_entry，我們就可以找到每個真正的資源。
本部分內容較為復雜，需要多閱讀幾遍。

三 遍歷PE文件中的資源

    遍歷那個樹型結構，找到每個資源的方法之一是，

    一個函數，用來處理directory和它后面緊跟著的directory_entry數組。比如叫  DumpResourceDirectory(),它的參數中的一個是一個directory的地址，函數根據這個地址，得到一個directory結構，從中得到directory_entry數組元素的個數。然后for循環遍歷每個元素，對于每個元素做判斷看是否已經到了葉子，也就是directory_entry的第二個字段的高位是否為0，是1表示沒有到葉子，遞歸調用本函數，不過傳入的參數，是根據這個directory_entry中保存的另一個directory的地址。是0表示已經到了葉子，調用另一個處理葉子的函數，傳入相關地址。

   處理葉子的函數，用來處理data_entry結構，負責根據data_entry結構找到真正的資源。比如叫DumpResourceEntry()，它的參數中的一個是一個data_entry的地址。然后跟據data_entry中的值作處理。

   這樣，通過遞歸和判斷，就能遍歷PE文件中所有的資源。

   用這種方法遍歷圖4.1中的樹，順序會是11,21,31,32,22,33,34,35,36,37,38,39,310,23,311,24,312。

    這種遍歷方法的源程序，可以參考 PEDUMP - Matt Pietrek 1995 。《Windows95系統程式設計大奧秘》附書源碼中有。

完
