ICMP是IP層的一個組成部分，它傳遞查詢報文和差錯報文，ICMP報文通常被IP層或更高層協議（TCP或UDP）使用，它是在IP數據包內被傳輸?shù)模鐖D1所示。

圖1：ICMP封裝在IP數據包內部

ICMP報文格式

    如圖2所示，所有報文的前4個字節都是一樣的，但是剩下的其他字節則互不相同。

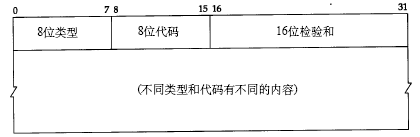

圖2：ICMP報文格式

類型字段可以有15個不同的值，以描述特定類型的ICMP報文。某些ICMP報文還使用代

碼字段的值來進一步描述不同的條件。

檢驗和字段覆蓋整個ICMP報文。使用的算法與前面介紹的IP首部檢驗和算法相同。ICMP的檢驗和是必需的。

ICMP報文的類型

各種類型的ICMP報文如3所示，不同類型由報文中的類型字段和代碼字段來共同決定。

圖中的最后兩列表明ICMP報文是一份查詢報文還是一份差錯報文。因?yàn)閷?duì)ICMP差錯報

文有時需要作特殊處理，因此我們需要對它們進行區分。例如，在對ICMP差錯報文進行響應

時，永遠不會生成另一份ICMP差錯報文（如果沒有這個限制規則，可能會遇到一個差錯產生

另一個差錯的情況，而差錯再產生差錯，這樣會無休止地循環下去）。

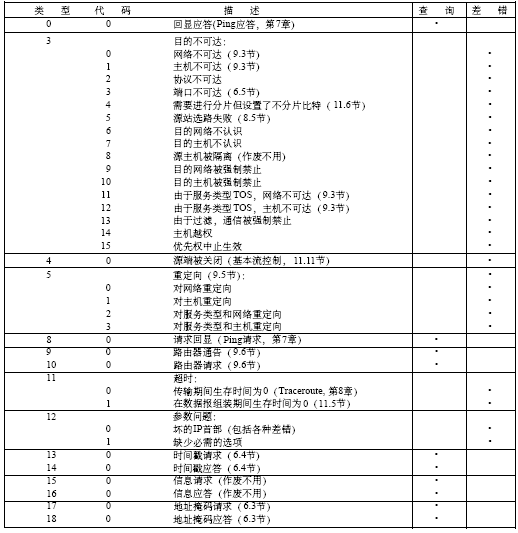

圖3：ICMP報文類型

ICMP地址掩碼請求與應答

ICMP地址掩碼請求用于無盤系統在引導過程中獲取自己的子網掩碼。系統廣播它的ICMP請求報文（這一過程與無盤系統在引導過程中用RARP獲取IP地址是類似的）。無盤

系統獲取子網掩碼的另一個方法是BOOTP協議。ICMP地址掩碼請求和應答報文的格式如圖4所示。

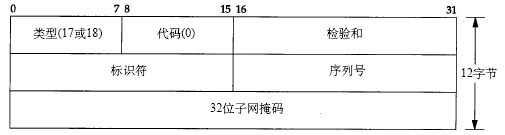

圖4：ICMP地址掩碼請求與應答報文

ICMP報文中的標識符和序列號字段由發送端任意選擇設定，這些值在應答中將被返回。這樣，發送端就可以把應答與請求進行匹配。

ICMP時間戳請求與應答

ICMP時間戳請求允許系統向另一個系統查詢當前的時間。返回的建議值是自午夜開始計

算的毫秒數，協調的統一時間（Coordinated Universal Time, UTC）。

ICMP時間戳請求和應答報文格式如圖5所示。

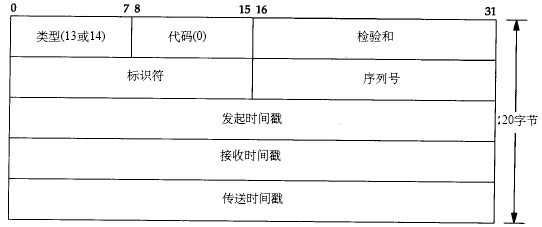

圖5：ICMP時間戳請求和應答報文

請求端填寫發起時間戳，然后發送報文。應答系統收到請求報文時填寫接收時間戳，在發送應答時填寫發送時間戳。但是，實際上，大多數的實現把后面兩個字段都設成相同的值。

ICMP端口不可達差錯

上面介紹了ICMP兩種查詢報文—地址掩碼和時間戳查詢及應答。現在來分析一種ICMP差錯報文，即端口不可達報文，它是ICMP目的不可到達報文中的一種，以此來看一看ICMP差錯報文中所附加的信息。

我們使用采用UDP協議的TFTP服務（默認端口號69），在客戶端使用TFTP客戶程序connect服務端的非69端口，這樣就會發生端口不可達錯誤。完整的差錯報文如圖6所示：

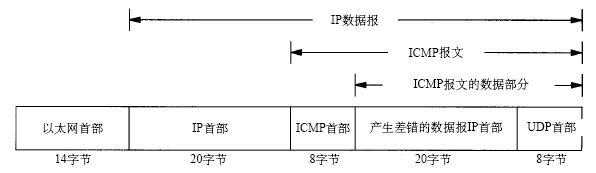

圖6：“UDP端口不可達”返回的ICMP報文

ICMP的一個規則是， ICMP差錯報文必須包括生成該差錯報文的數據報IP首部（包含任何選項），還必須至少包括跟在該IP首部后面的前8個字節（包含源端口和目的端口）。在我們的例子中，跟在IP首部后面的前8個字節包含UDP的首部。
