第三章  IP：網際協議

IP是TCP/IP協議族中最為核心的協議。所有的TCP、UDP、ICMP及IGMP數據都以IP數據報格式傳輸（如圖1所示）。

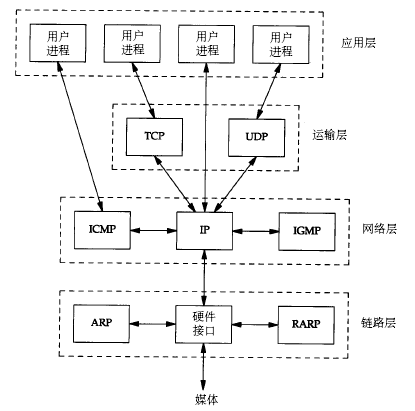

圖1

    IP提供不可靠、無連接的數據報傳送服務。不可靠（unreliable）的意思是它不能保證IP數據報能成功地到達目的地。IP僅提供最好的傳輸服務。如果發生某種錯誤時，如某個路由器暫時用完了緩沖區，IP有一個簡單的錯誤處理算法：丟棄該數據報，然后發送ICMP消息報給信源端。任何要求的可靠性必須由上層來提供（如TCP）。無連接（connectionless）的意思是IP并不維護任何關于后續數據報的狀態信息。每個數據報的處理是相互獨立的。這也說明，IP數據報可以不按發送順序接收。如果一信源向相同的信宿發送兩個連續的數據報（先是A，然后是B），每個數據報都是獨立地進行路由選擇，可能選擇不同的路線，因此B可能在A到達之前先到達。

IP首部

    IP數據報的格式如圖2所示。普通的IP首部長為20個字節，除非含有選項字段。

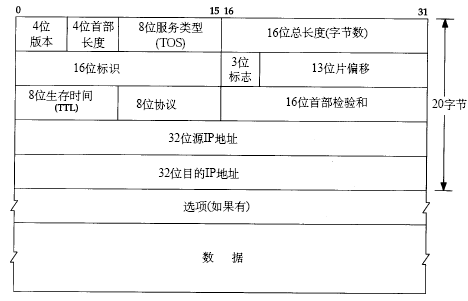

圖2：IP數據報頭部格式

其中：

●版本（Version）字段：占4比特。用來表明IP協議實現的版本號，當前一般為IPv4，即0100。

●報頭長度（Internet Header Length，IHL）字段：占4比特。是頭部占32比特的數字，包括可選項。普通IP數據報（沒有任何選項），該字段的值是5，即160比特=20字節。此字段最大值為60字節。

●服務類型（Type of Service ，TOS）字段：占8比特。其中前3比特為優先權子字段（Precedence，現已被忽略）。第8比特保留未用。第4至第7比特分別代表延遲、吞吐量、可靠性和花費。當它們?nèi)≈禐?span lang=EN-US>1時分別代表要求最小時延、最大吞吐量、最高可靠性和最小費用。這4比特的服務類型中只能置其中1比特為1。可以全為0，若全為0則表示一般服務。服務類型字段聲明了數據報被網絡系統傳輸時可以被怎樣處理。例如：TELNET協議可能要求有最小的延遲，FTP協議（數據）可能要求有最大吞吐量，SNMP協議可能要求有最高可靠性，NNTP（Network News Transfer Protocol，網絡新聞傳輸協議）可能要求最小費用，而ICMP協議可能無特殊要求（4比特全為0）。實際上，大部分主機會忽略這個字段，但一些動態路由協議如OSPF（Open Shortest Path First Protocol）、IS-IS（Intermediate System to Intermediate System Protocol）可以根據這些字段的值進行路由決策。

●總長度字段：占16比特。指明整個數據報的長度（以字節為單位）。最大長度為65535字節。

●標志字段：占16比特。用來唯一地標識主機發送的每一份數據報。通常每發一份報文，它的值會加1。

●標志位字段：占3比特。標志一份數據報是否要求分段。

●段偏移字段：占13比特。如果一份數據報要求分段的話，此字段指明該段偏移距原始數據報開始的位置。

●生存期（TTL：Time to Live）字段：占8比特。用來設置數據報最多可以經過的路由器數。由發送數據的源主機設置，通常為32、64、128等。每經過一個路由器，其值減1，直到0時該數據報被丟棄。

●協議字段：占8比特。指明IP層所封裝的上層協議類型，如ICMP（1）、IGMP（2） 、TCP（6）、UDP（17）等。

●頭部校驗和字段：占16比特。內容是根據IP頭部計算得到的校驗和碼。計算方法是：對頭部中每個16比特進行二進制反碼求和。（和ICMP、IGMP、TCP、UDP不同，IP不對頭部后的數據進行校驗）。

●源IP地址、目標IP地址字段：各占32比特。用來標明發送IP數據報文的源主機地址和接收IP報文的目標主機地址。

可選項字段：占32比特。用來定義一些任選項：如記錄路徑、時間戳等。這些選項很少被使用，同時并不是所有主機和路由器都支持這些選項。可選項字段的長度必須是32比特的整數倍，如果不足，必須填充0以達到此長度要求。

IP路由選擇

從概念上說， IP路由選擇是簡單的，特別對于主機來說。如果目的主機與源主機直接相連（如點對點鏈路）或都在一個共享網絡上（以太網或令牌環網），那么IP數據報就直接送到目的主機上。否則，主機把數據報發往一默認的路由器上，由路由器來轉發該數據報。大多數的主機都是采用這種簡單機制。

    在一般的體制中，IP可以從TCP、UDP、ICMP和IGMP接收數據報（即在本地生成的數據

報）并進行發送，或者從一個網絡接口接收數據報（待轉發的數據報）并進行發送。IP層在

內存中有一個路由表。當收到一份數據報并進行發送時，它都要對該表搜索一次。當數據報

來自某個網絡接口時， IP首先檢查目的IP地址是否為本機的IP地址之一或者IP廣播地址。如果確實是這樣，數據報就被送到由IP首部協議字段所指定的協議模塊進行處理。如果數據報的目的不是這些地址，那么（1）如果IP層被設置為路由器的功能，那么就對數據報進行轉發否則（2）數據報被丟棄。

    IP路由選擇是逐跳地（hop-by-hop）進行的。IP并不知道到達任何目的的完整路徑（當然，除了那些與主機直接相連的目的）。所有的IP路由選擇只為數據報傳輸提供下一站路由器的IP地址。它假定下一站路由器比發送數據報的主機更接近目的，而且下一站路由器與該主機是直接相連的。

子網尋址

現在所有的主機都要求支持子網編址。不是把IP地址看成由單純的一個網絡號和一個主機號組成，而是把主機號再分成一個子網號和一個主機號。

子網掩碼

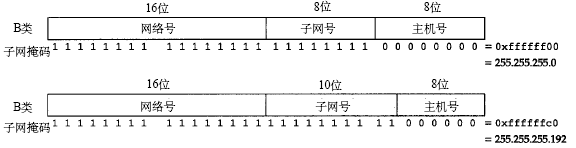

子網掩碼是一個32 bit的值，其中值為1的比特留給網絡號和子網號，為0的比特留給主機號。圖3是一個B類地址的兩種不同的子網掩碼格式。

圖3：兩種不同的子網掩碼格式

特殊情況的IP地址

    經過子網劃分的描述，現在介紹7個特殊的IP地址，如圖4所示。在這個圖中，0表示所

有的比特位全為0；-1表示所有的比特位全為1；netid、subnetid和hostid分別表示不為全0或全1的對應字段。子網號欄為空表示該地址沒有進行子網劃分。

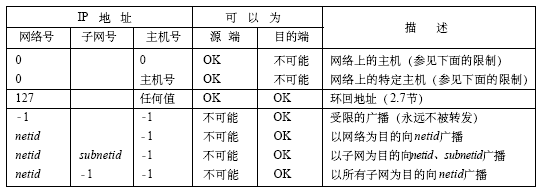

圖4：特殊情況的IP地址
